Артикул: RX7497

Все товары Bosch Rexroth

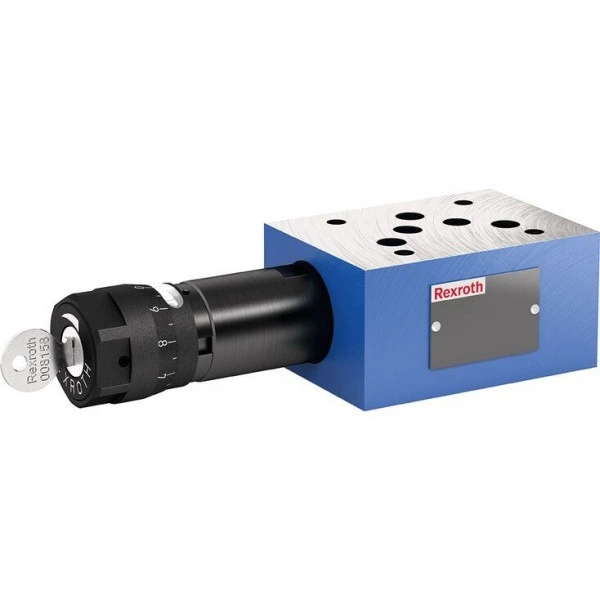

Pressure relief valve, direct controlled ZDB10D, Z2DB10D

Доступно к заказу

Цена по запросу

Получи КП от 5 лучших поставщиков
С указанием цены, наличия, сроков поставки и скидок.
И выбери подходящего.

Description

  • Size 10
  • Component series 2X
  • Maximum operating pressure 350 bar
  • Maximum flow 120 l/min

Features

  • Sandwich plate valve
  • Porting pattern according to ISO 4401-05-04-0-05
  • 4 pressure ratings, optional
  • 3 adjustment types, optionally:
    • Spindle with hexagon
    • Rotary knob
    • Lockable rotary knob with scale
  • 5 circuit options
  • Corrosion-protected design

Product description

Pressure valves of type ZDB10D and Z2DB10D are direct operated pressure relief valves in sandwich plate design.

The valves basically consist of housing (1) with seat (2) and control spool (3). The system pressure is set via the adjustment type (4).

The valves are closed in their rest position and protect a hydraulic system and its components against excessive pressures.

These valves respond quickly, noiselessly and in a virtually leakage-free manner. Thanks to the seat design, they are resistant against oil contamination. The integrated damping of the control spool (3) ensures extremely stable behavior and a low pressure increase with increasing flow.

In the state as delivered, the valves are set to the minimum possible pressure. The system pressure applied to channel P acts on the control spool (3). If the system pressure increases above the set value, the control spool (3) opens and the hydraulic fluid flows from channel P in channel T. This limits the system pressure to the set value.

For version “MP”, the set system pressure can be recorded and monitored using a pressure load cell at the measuring port (5) (see dimensions)

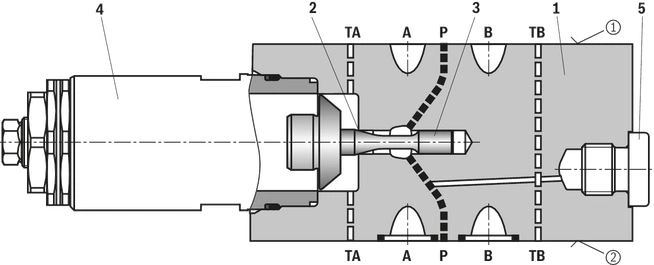

Type ZDB 10 DP2..MP…

Notice:

Deviating from ISO 4401, port T is referred to as TA and port T1 is referred to as TB in this data sheet.

Type code

01

02

03

04

05

06

07

08

09

10

11

12

13

Z

DB

10

D

2X

/

01

Sandwich plate valve

Z

02

1 pressure valve cartridge (only with version “A”, “B” and “P”)

no code

2 pressure valve cartridges (only with version “C” and “D”)

2

03

Pressure relief valve

DB

04

Size 10

10

05

Direct operated

D

Relief function from – to:

06

P – T

P

A – T

A

B – T

B

A – T and B – T

C

A – B and B – A (for possible adjustment types/pressure ratings, see below)

D

Adjustment type

07

Rotary knob

1

Spindle with hexagon

2

Lockable rotary knob with scale

1)

3

08

Component series 20 … 29 (20 … 29: unchanged installation and connection dimensions)

2X

Pressure rating

09

Set pressure up to 50 bar

50

Set pressure up to 100 bar

100

Set pressure up to 200 bar

200

Set pressure up to 350 bar

350

Pressure measuring port

10

Without pressure measuring port

no code

With pressure measuring port in port P (version “P” only)

MP

Corrosion resistance

11

None

no code

Improved corrosion protection (240 h salt spray test according to EN ISO 9227); (only version "2")

J3

Seal material

12

NBR seals

no code

FKM seals

V

Observe compatibility of seals with hydraulic fluid used. (Other seals upon request)

Pilot oil duct

13

None

no code

Via pilot oil bores X and Y

S030

1)Key with material no. R900008158 is included in the scope of delivery.

Version “DD

Adjustment type

Pressure rating

„50“

„100“

„200“

„350“

“1” and “2”

„3“

Notes:

  • For valve types for use in potentially explosive areas, refer to data sheet 07011.
  • Preferred types and standard units are contained in the EPS (standard price list).

Technical data

general

Type

ZDB10DZ2DB10D

Weight (approx.)

Version “1” and “2”

2.8 kg2.9 g

Version "3"

kg

3.23.3

Installation position

any

Ambient temperature range

°C

-15 … +80

hydraulic

Pressure rating

bar

50100200350

Maximum operating pressure

Version “P”, “A”, “B”, “C”

Port A

bar

350

Port B

bar

350

Port P

bar

350

Port T 1)

bar

200

Version “D”

Port A 1)

bar

200

Port B 1)

bar

200

Port P

bar

350

Port T

bar

350

Return flow pressure

Ideally depressurized to the tank. Counter pressure adds to the set pressure.

Maximum set pressure

bar

50100200350

Pressure change per rotation

bar

7142746

Maximum flow

l/min

120

Hydraulic fluid

see table

Hydraulic fluid temperature range

°C

-15 … +80

Viscosity range 2)

mm²/s

10 … 500

Maximum admissible degree of contamination of the hydraulic fluid 3)

Class 20/18/15 according to ISO 4406 (c)
1)Version “1” and “2”; 100 bar version “3”
2)Preferably 50 … 120 mm2/s
3)The cleanliness classes specified for the components must be adhered to in hydraulic systems. Effective filtration prevents faults and simultaneously increases the life cycle of the components. For the selection of the filters, see www.boschrexroth.com/filter.

Hydraulic fluid

Classification

Suitable sealing materials

Standards

Data sheet

Mineral oils

HL, HLP

NBR, FKM

DIN 51524

90220

Bio-degradable

Insoluble in water

HETG

FKM

ISO 15380

90221

HEES

FKM

Soluble in water

HEPG

FKM

ISO 15380

Flame-resistant

Water-free

HFDU (glycol base)

1)​

FKM

ISO 12922

90222

HFDU (ester base)

FKM

Containing water

HFC (Fuchs Hydrotherm 46M, Petrofer Ultra Safe 620 )

NBR

ISO 12922

90223

Important information on hydraulic fluids!

  • For further information and data on the use of other hydraulic fluids, please refer to the data sheets above or contact us!
  • There may be limitations regarding the technical valve data (temperature, pressure range, life cycle, maintenance intervals, etc.)!
  • The ignition temperature of the hydraulic fluid used must be [si]50 K[/si][imp]90 °F[/imp] higher than the maximum solenoid surface temperature.

Flame-resistant – containing water:

  • Maximum operating pressure [si]210 bar[si][imp]3050 psi[/imp], otherwise, increased cavitation erosion
  • Life cycle as compared to operation with mineral oil HL, HLP 30 … 100 %
  • Maximum hydraulic fluid temperature [si]60 °C[/si][imp]140 °F[/imp]

Bio-degradable and flame-resistant: If these hydraulic fluids are used, small amounts of dissolved zinc may get into the hydraulic system.

1)Not recommended for corrosion-protected version "J3" (contains zinc)

(For applications outside these values, please consult us!)

Diagrams/characteristic curves

(measured with HLP46, ϑOil = 40 ±5 °C)

∆p-qV characteristic curves

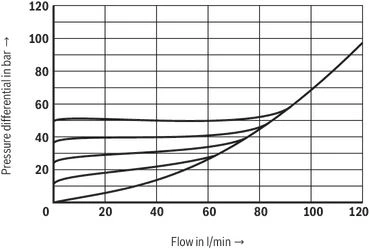

Pressure rating 50 bar

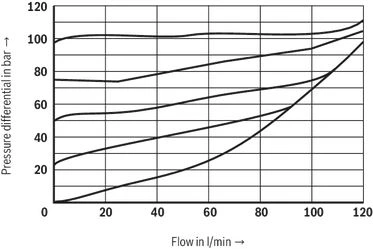

Pressure rating 100 bar

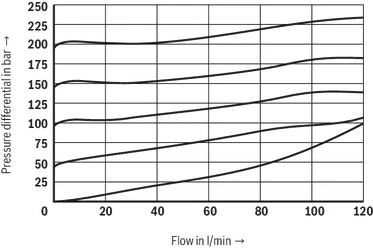

Pressure rating 200 bar

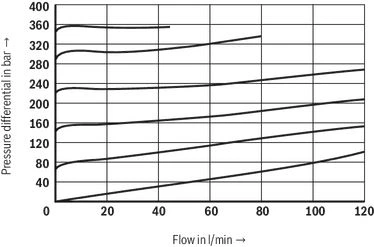

Pressure rating 350 bar

Symbols/Circuit diagrams

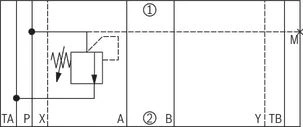

Version “P” (example with “MP”)

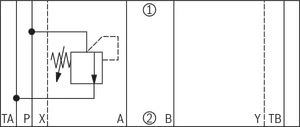

Version "A"

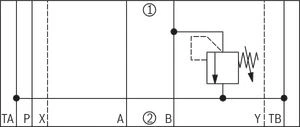

Version "B"

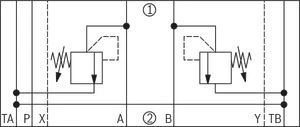

Version "C"

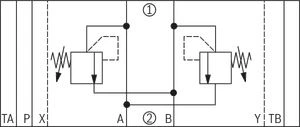

Version “D”

component side

plate side

Notice:

  • Deviating from ISO 4401, port T is referred to as TA and port T1 is referred to as TB in this data sheet.
  • Version "SO30” is shown. The standard version does not have ports X and Y.

Dimensions

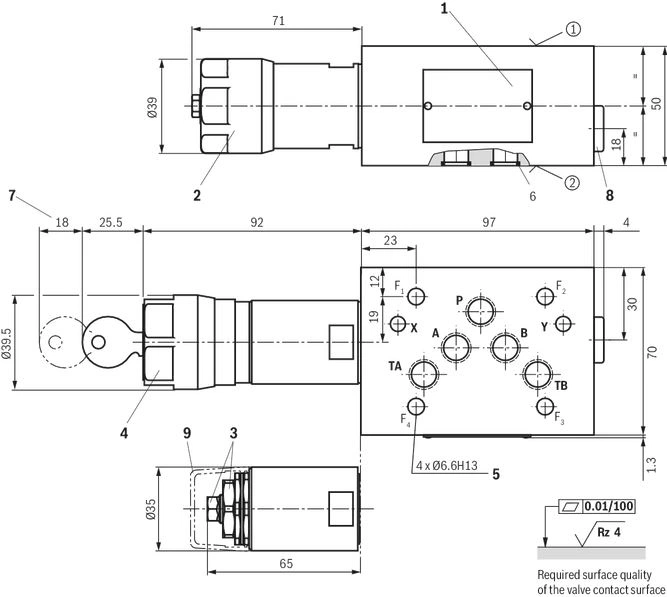

Version “P” and “A”

Dimensions in mm

component side – Porting pattern according to ISO 4401-05-04-0-05 (standard version) or ISO 4401-05-05-0-05 (“SO30” version)

plate side – Porting pattern according to ISO 4401-05-04-0-05 (standard version) or ISO 4401-05-05-0-05 (version “SO30”)

1

Name plate

2

Adjustment type "1"

3

Adjustment type “2” (spindle with external hexagon SW10 and lock nut SW24)

4

Adjustment type "3"

5

Valve mounting bores

6

Identical seal rings for ports A, B, P, TA, TB (plate side)

7

Space required to remove the key

8

Measuring port G1/4 (SW6 internal hexagon, tightening torque MA = 30 Nm ±10 %)

9

Protective cap (separate order, see accessories)

Valve mounting screws (separate order)

4 hexagon socket head cap screws ISO 4762 - M6 - 10.9

Notes:

  • Length and tightening torque of the valve mounting screws must be calculated according to the components mounted under and over the sandwich plate valve.
  • Deviating from ISO 4401, port T is referred to as TA and port T1 is referred to as TB in this data sheet.
  • The dimensions are nominal dimensions which are subject to tolerances.
  • Version "SO30” is shown. The standard version does not have ports X and Y.

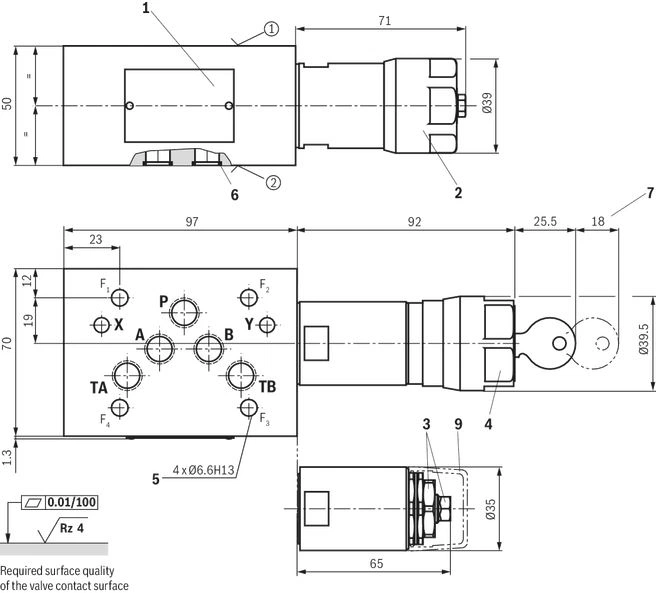

Version "B"

Dimensions in mm

component side – Porting pattern according to ISO 4401-05-04-0-05 (standard version) or ISO 4401-05-05-0-05 (“SO30” version)

plate side – Porting pattern according to ISO 4401-05-04-0-05 (standard version) or ISO 4401-05-05-0-05 (version “SO30”)

1

Name plate

2

Adjustment type "1"

3

Adjustment type “2” (spindle with external hexagon SW10 and lock nut SW24)

4

Adjustment type "3"

5

Valve mounting bores

6

Identical seal rings for ports A, B, P, TA, TB (plate side)

7

Space required to remove the key

9

Protective cap (separate order, see accessories)

Valve mounting screws (separate order)

4 hexagon socket head cap screws ISO 4762 - M6 - 10.9

Notes:

  • Length and tightening torque of the valve mounting screws must be calculated according to the components mounted under and over the sandwich plate valve.
  • Deviating from ISO 4401, port T is referred to as TA and port T1 is referred to as TB in this data sheet.
  • The dimensions are nominal dimensions which are subject to tolerances.
  • Version "SO30” is shown. The standard version does not have ports X and Y.

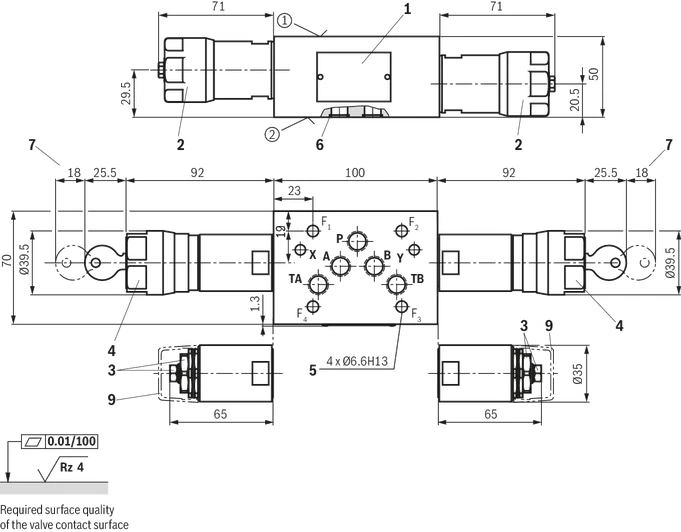

Version "C" and "D"

Dimensions in mm

component side – Porting pattern according to ISO 4401-05-04-0-05 (standard version) or ISO 4401-05-05-0-05 (“SO30” version)

plate side – Porting pattern according to ISO 4401-05-04-0-05 (standard version) or ISO 4401-05-05-0-05 (version “SO30”)

1

Name plate

2

Adjustment type "1"

3

Adjustment type “2” (spindle with external hexagon SW10 and lock nut SW24)

4

Adjustment type "3"

5

Valve mounting bores

6

Identical seal rings for ports A, B, P, TA, TB (plate side)

7

Space required to remove the key

9

Protective cap (separate order, see accessories)

Valve mounting screws (separate order)

4 hexagon socket head cap screws ISO 4762 - M6 - 10.9

Notes:

  • Length and tightening torque of the valve mounting screws must be calculated according to the components mounted under and over the sandwich plate valve.
  • Deviating from ISO 4401, port T is referred to as TA and port T1 is referred to as TB in this data sheet.
  • The dimensions are nominal dimensions which are subject to tolerances.
  • Version "SO30” is shown. The standard version does not have ports X and Y.

Accessories

Denomination

Material number

Protective cap

R900131744

Downloads

Pressure relief valve, direct operated
Data Sheet | RE25774 | 2016-03-01 | English | PDF | 507k

Product Groups: Direct operated
Type ZDBD and Z2DBD

Мы предлагаем следующие способы доставки товара:

Самовывоз из пункта выдачи

Самостоятельное получение заказа в пункте выдачи. Дата и время получения заранее согласуется с менеджером магазина.
Отгрузка товара юридическим лицам осуществляется только при наличии печати или правильно оформленной и заполненной доверенности, наличии паспорта получателя.


Курьерская доставка по Москве

Доставка по адресу покупателя или до пункта приема транспортной компании в г. Москве. Дата и время доставки заранее согласуется с менеджером магазина.

Доставка транспортной компанией по России

Доставка транспортной компанией по России до пункта выдачи транспортной компании или до конечного адреса покупателя.


Для расчета коммерческого предложения или получения счета на поставку оборудования и программного обеспечения Bosch Rexroth оставьте заявку в форме ниже или свяжитесь с отделом продаж по телефону +7 495 137-07-02 или электронной почте sale@boschrexroth-russia.ru. Мы гарантируем оперативный ответ на ваш запрос и предоставление наилучших условий от официального поставщика Bosch Rexroth.

Специалист по решениям Bosch Rexroth:

  • Окажет профессиональную консультацию.
  • Сообщит вашу цену на продукцию.
  • Сообщит информацию об актуальных акциях и скидках.
  • Подскажет ближайшее к вам отделение с наличием нужной продукции.
  • Согласует с вами возможную дату и время доставки.

Запрос цены или КП

Запрос цен, наличия или консультация
Пришлем актуальную информацию по ценам, скидкам, наличию товара на складе и срокам поставки
НовостиВсе новости
Bosch Rexroth – гидравлические шестерённые насосы серии AZPF

Гидравлические шестерённые насосы серии AZPF - это оборудование, которое обеспечивает преобразование механической энергии в гидравлическую с высоким КПД. Они обладают длительным сроком службы благодаря уплотнению зазоров и высокоточной технологии производства. Приводные валы в соответствии с межд..

8 Апреля, 2024
Bosch Rexroth на выставке LogiMAT

На выставке LogiMAT компания Bosch Rexroth представила передовые компоненты, подсистемы и системные решения для автоматизации и оптимизации логистики. Среди предложений компании - практические решения для трансмиссии и рабочих функций промышленных грузовиков и автономных мобильных роботов (AMR), вкл..

22 Марта, 2024
Bosch Rexroth открывает новые возможности в управлении машинами и подключении к IoT

Bosch Rexroth предлагает одну из самых производительных систем ЧПУ на рынке. Компания является лидером в области автоматизации и устанавливают стандарты в этой области. От датчиков и сервоприводов до революционной новой платформы, Bosch Rexroth предлагает широкий спектр решений для автоматизации. ..

16 Февраля, 2024
Bosch Rexroth и TotalEnergies объединяют свои усилия для продвижения альтернативных и экологичных гидравлических жидкостей

Bosch Rexroth и TotalEnergies (французская нефтегазовая компания) 18 декабря 2023 года подписали соглашение сотрудничестве, направленном на разработку, внедрение и маркетинг гидравлических жидкостей на водной основе, с акцентом на экологичность, огнестойкость и производительность. Данный союз отр..

11 Января, 2024
Bosch Rexroth представляет Интеллектуальный функциональный набор для обработки данных Smart Function Kit for Handling

Компания Bosch Rexroth является одним из ведущих мировых производителей и поставщиков технологий и услуг в области промышленной автоматизации. Это производитель рад представить вам свой интеллектуальный функциональный набор для обработки данных. Это инновационное оборудование, с помощью которого п..

4 Декабря, 2023
Бренд Bosch Rexroth представил миру свою разработку - оборудование IndraDrive CDB02 - BASIC для двухосевого блока управления

Bosch Rexroth, являясь ведущим производителем промышленного оборудования, не стоит на месте и разрабатывает новое оборудование. Одним из изобретений этой компании является IndraDrive CDB02 - BASIC. Это двухосевой блок управления, который предназначен для использования в различных промышленных сект..

1 Декабря, 2023
Bosch Rexroth: высокоскоростной асинхронный двигатель 1MB140

Производитель Bosch Rexroth представил свою разработку - высокоскоростной асинхронный двигатель 1MB140. Этот продукт обладает рядом уникальных характеристик и предназначен для различных применений в промышленности. Основным назначением двигателя 1MB140 является обеспечение высокой скорости вращ..

30 Ноября, 2023
Bosch Rexroth рассказывает о характеристиках электрогидравлических насосов

Bosch Rexroth представляет электрогидравлические насосы, которые объединяют в себе преимущества электрической и гидравлической технологий. Данные насосы могут использоваться в различных отраслях промышленности, включая машиностроении, автомобильной промышленности, энергетике и других. Основная ..

29 Ноября, 2023
Bosch Rexroth представил серию высокоэффективных синхронных моментных двигателей МВТ130

Синхронные моментные двигатели МВТ130 применяются в различных отраслях промышленности: машиностроение, автомобильной и энергетической промышленности. Это оборудование используют как дополнение к насосам, компрессорам, приводам конвейеров и другим механизмам, требующим точного управления и высокой ..

28 Ноября, 2023
Bosch Rexroth: надежные и эффективные героторные насосы подходят для решения для множества задач

Героторные насосы Bosch Rexroth — это инновационное оборудование, которое обеспечивает эффективную работу в различных областях промышленности. Они являются незаменимым компонентом в системах гидравлического привода и обеспечивают надежную и плавную работу механизмов. Принцип работы герото..

27 Ноября, 2023
Для эффективной работы гидравлических систем Bosch Rexroth представляет баллонный аккумулятор HAB2

Баллонный аккумулятор HAB2 производства компании Bosch Rexroth — это инновационное оборудование, предназначенное для оптимизации работы гидравлических систем и обеспечения более эффективного использования энергии. Баллонный аккумулятор HAB2 выполняет несколько важных функций. Во-первых, с..

24 Ноября, 2023
Bosch Rexroth: инновационное решение для удобства и эффективности работы - выдвижная клавиатура VAK40

Торговая марка Bosch Rexroth, является одним из мировых лидеров в области промышленной автоматизации, и представляет свою разработку - выдвижную клавиатуру VAK40. Это инновационное устройство, которое обеспечивает удобную и эффективную работу операторов в промышленных условиях. Установить выдви..

23 Ноября, 2023

Нет отзывов об этом товаре.

Написать отзыв

Рейтинг
