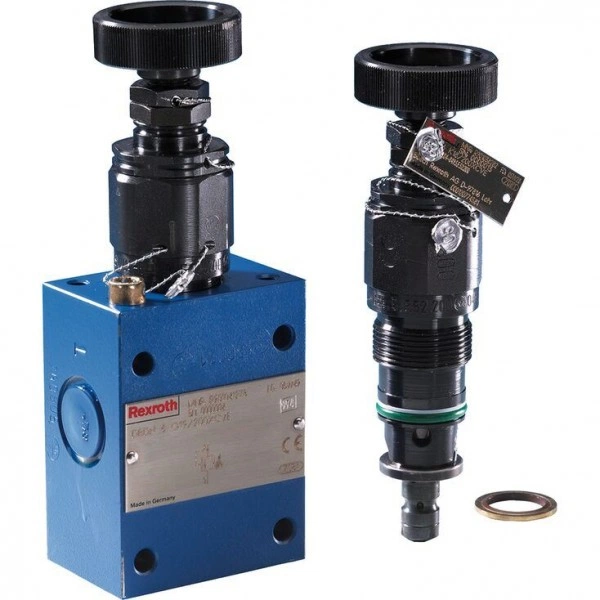

Safety valves, direct operated DBDH…XC…E

Name: Safety valves, direct operated DBDH…XC…E
Brand: Bosch Rexroth
SKU: RX7496
Price: 2850 RUB
Availability: InStock

Доступно к заказу

Цена по запросу

Запросить КП

Получи КП от 5 лучших поставщиков

С указанием цены, наличия, сроков поставки и скидок.
И выбери подходящего.

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Description

Size 6 … 30
Component series 1X
Area of application in accordance with the Explosion Protection Directive 2014/34/EU: I M2, II 2G, II 2D
Type of protection of the valve solenoids: c (EN 13463-5)

Features

As ATEX unit according to directive 2014/34/EU for areas of application: IM2, II2G, II2D
As type-examination tested safety valve according to Pressure Equipment Directive 2014/68/EU
As screw-in cartridge valve (cartridge)
For threaded connection
For subplate mounting
Adjustment with hand wheel
Information on safety:
Area of application as a type-examination tested valve according to the Pressure Equipment Directive 2014/68/EU

Product description

Valves of type DBDH…XC…E are type-examination tested, direct operated pressure relief valve according to Pressure Equipment Directive 2014/68/EU. They are used for limiting a system pressure and are intended for use as safety valves.

If the pre-set response pressure at the channel P is exceeded, the valves respond and internally connect channel P and channel T. Depending on their variant, the valves are designed as screw-in cartridge valve (“K”) for screw-in in block designs, as valve with threaded connection (“G”) or as valve for subplate mounting (“P”).

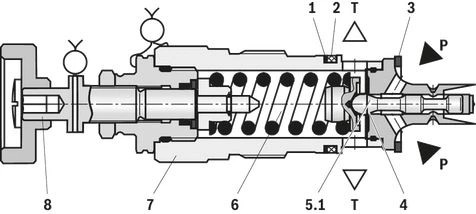

The actual screw-in cartridge valve used in all variants basically consists of sleeve (7), spring (6), poppet (5.1, response pressures up to 400 bar) or ball (5.2, response pressures from 405 bar), valve seat (4) and the adjustment element (8).

The spring presses the poppet (5.1) and/or the ball (5.2) onto the valve seat (4). At the factory, the response pressure is set to a fixed value using the adjustment element; afterwards, the valve is sealed.

The channel P is connected to the system. The pressure existing in the system acts on the poppet and/or the ball.

If the pressure in the channel P increases above the value specified by the preload of the spring, the poppet and/or the ball is lifted off the valve seat against the spring force and connects channel P and T. The hydraulic fluid flows from the channel P into the channel T. The maximum possible stroke of the poppet is limited by structural measures.

The valves are available with graded response pressures (in 5 bar steps). The valve spring can be unloaded by means of the hand wheel and a response pressure lower than that of the factory setting can be set without the need of removing the lead seal. See operating instructions.

Screw-in cartridge valve Type DBDH 10 K1X/...XC...E, response pressures 30 ... 400 bar

Related symbol

Response pressures 405 ... 630 bar (ball seat valve NG10)

Sample figure

1,2	Support ring, O-ring at the valve body
3	Axial sealing with individual seal

Type code

01	02	03	04	05		06	07	08	09
DBD	H			1X	/		XC		E

01	Pressure relief valve, direct controlled	DBD
Adjustment type for pressure adjustment
02	Hand wheel	H
03	Size 6	6
	Size 10	10
	Size 20	20
	Size 30	30
Version
04	Screw-in cartridge valve (cartridge)	K
	Threaded connection	G
	Subplate mounting	P
05	Component series 10 ... 19 (10 ... 19: unchanged installation and connection dimensions)	1X
Set response pressure in bar
06	Size 6	30...400
	Size 10	30...630
	Size 20	30...400
	Size 30	30...315
07	"Structural safety", for details, please refer to the "Information on explosion protection"	XC
Seal material
08	FKM seals	V
	NBR seals 1)	no code
	Observe compatibility of seals with hydraulic fluid used.
09	Type-examination tested safety valve according to Pressure Equipment Directive 2014/68/EU	E

1)	Only possible for NG10 and pressure ratings < 315 bar

Technical data

general

Size			6	10	20	30
Installation position			any
Ambient temperature range	NBR seals	°C	-30 … +80
Ambient temperature range	FKM seals	°C	-20 … +80
Storage temperature range	NBR seals	°C	-30 ... +80
Storage temperature range	FKM seals	°C	-20 ... +80
Weight			see chapter dimensions
Surface protection for designs “G” and “P”			Coating, layer thickness max. 100 μm
Protection class according to EN 60529+A1			IP65

hydraulic (measured at a viscosity ν = 32 mm2/s and a hydraulic fluid temperature of 40 °C)

Size			6	10	20	30
Set response pressure		bar	see last figure of the component marking
Maximum counter pressure in the discharge line		bar	See characteristic curves "Counter pressure in the discharge line”
Maximum flow		l/min	see characteristic curves “Maximum flow”
Hydraulic fluid			see table
Hydraulic fluid temperature range	as standard valve	°C	-15 … +80
Hydraulic fluid temperature range	as safety valve	°C	-10 … +60
Viscosity range	as standard valve	mm²/s	12 … 800
Viscosity range	as safety valve	mm²/s	12 … 230
Maximum admissible degree of contamination of the hydraulic fluid 1)			Class 20/18/15 according to ISO 4406 (c)

1)	The cleanliness classes specified for the components must be adhered to in hydraulic systems. Effective filtration prevents faults and simultaneously increases the life cycle of the components. For the selection of the filters, see www.boschrexroth.com/filter.

Hydraulic fluid

Classification

Suitable sealing materials

Standards

Data sheet

Mineral oils

HL, HLP

NBR, FKM

DIN 51524

90220

Important information on hydraulic fluids:

For further information and data on the use of other hydraulic fluids, please refer to the data sheets above or contact us.

There may be limitations regarding the technical valve data (temperature, pressure range, life cycle, maintenance intervals, etc.).

The ignition temperature of the hydraulic fluid used must be 50 K higher than the maximum surface temperature.

Information on explosion protection

Area of application according to directive 2014/34/EU		IM2, II2G	IM2, II2D
Type of protection valve		c (EN 13463-5)
Maximum surface temperature	°C	125	114
Temperature class		T4	-
Protection class		-	IP65

Special application conditions for a safe application:

The screw-in cartridge valve (cartridge) must not be painted.

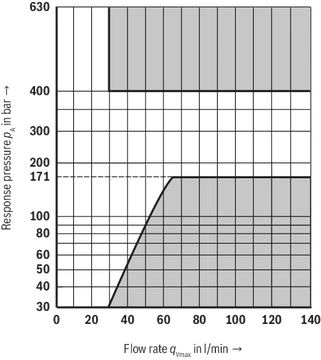

Diagrams/characteristic curves

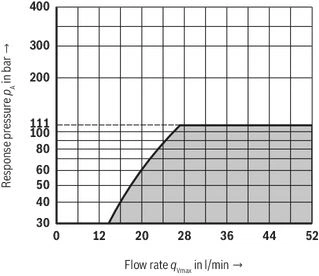

Size 6

Size 10

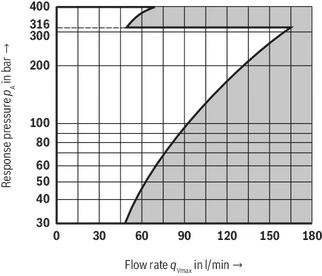

Size 20

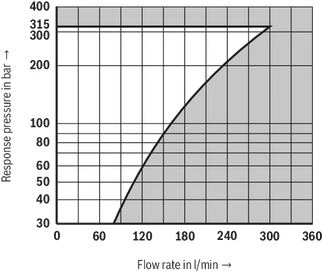

Size 30

Notes:

Value pairs located in the areas of the characteristic curves with gray background can not be realized with the valve.

The characteristic curves shown here are only valid for a counter pressure of 0 bar in the discharge line.

Counter pressure in the discharge line

Basically, the valve should be operated without counter pressure in the discharge line, if possible. With counter pressure in the discharge line, the maximum flow possible is reduced. There is a relation between the maximum counter pressure pT in the discharge line and flow qV, which can be seen from the following characteristic curves. Characteristic curves for intermediate values of the response pressure which are not listed must be determined by means of interpolation.

With a flow approaching zero, the maximum counter pressure pT is in each case 10 % of the response pressure. With increasing flow, the maximum counter pressure pT is reduced.

Interpolation of intermediate values from the diagram

At the pT axis, mark 1/10 of the value of pA.

Determine the next lower and the next higher characteristic curve for this point. The point marked at pT divides the section between lower and higher characteristic curve on the pT axis with a certain percentage.

At the qVmax axis, divide the section between next lower and next higher characteristic curve in the same percentage as the section at the pT axis. From the zerocrossing on the qVmax axis determined in that way, draw a straight line to the value on the pT axis marked before.

Mark the system flow to be secured at the qVmax axis.

Read off the maximum counter pressure for this value using the line at the pT axis drawn before.

Determination of the maximum counter pressure

Example 1 (with already existing characteristic curve):

Flow of the system / accumulator to be secured: qVmax = 115 l/min

Safety valve set to: pA = 315 bar.

Read off the maximum counter pressure pT of approx. 22,5 bar from the diagram (see arrows, Size 6, characteristic curve 7).

Example 2 (with interpolated characteristic curve):

Flow of the system / accumulator to be secured: qVmax = 15 l/min

Safety valve set to: pA = 80 bar.

Value to be marked at the axis referred to as pT: 1/10 x 80 bar = 8 bar.

Read off the maximum counter pressure pT of approx. 3 bar from the diagram (see arrows, dashed characteristic curve).

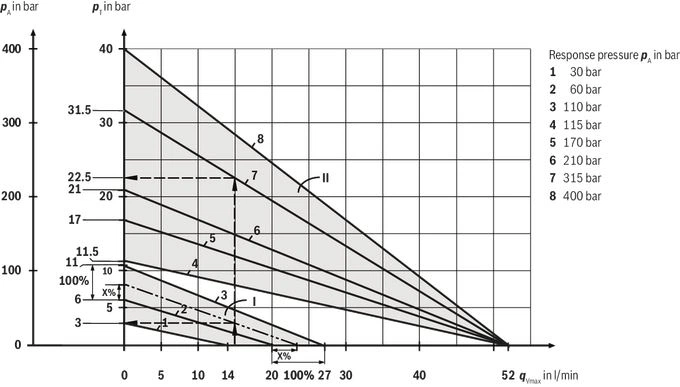

Size 6

Diagram for determining the maximum counter pressure pT in the discharge line at port T of the valve dependent on the flow qVmax for valves type DBD... with different response pressures pA.Intermediate values may be determined by means of interpolation. Regarding the procedure for interpolation refer to "Interpolation of intermediate values from the diagram".

pA	Response pressure in bar
pT	Maximum counter pressure in the discharge line (port T) in bar
qVmax	Maximum flow in l/min
▢ \|	Interpolation area \|, for valves with response pressure pA = 30 ... 110 bar and maximum flow qVmax = 14 ... 27 l/min
▢ ‖	Interpolation area ‖, for valves with response pressure pA = 115 ... 400 bar and maximum flow qVmax = 52 l/min

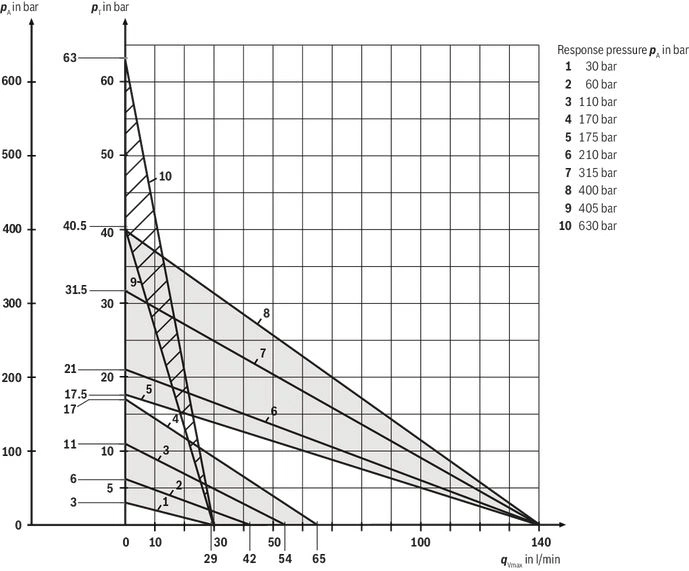

Size 10

pA	Response pressure in bar
pT	Maximum counter pressure in the discharge line (port T) in bar
qVmax	Maximum flow in l/min
▢ ▢	Interpolation areas

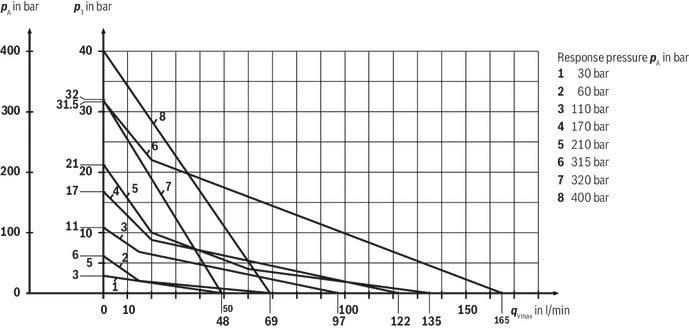

Size 20

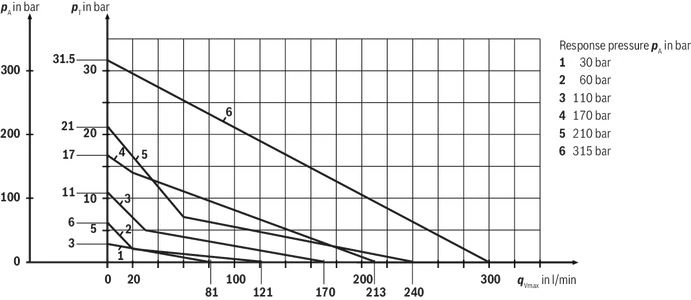

Size 30

Dimensions

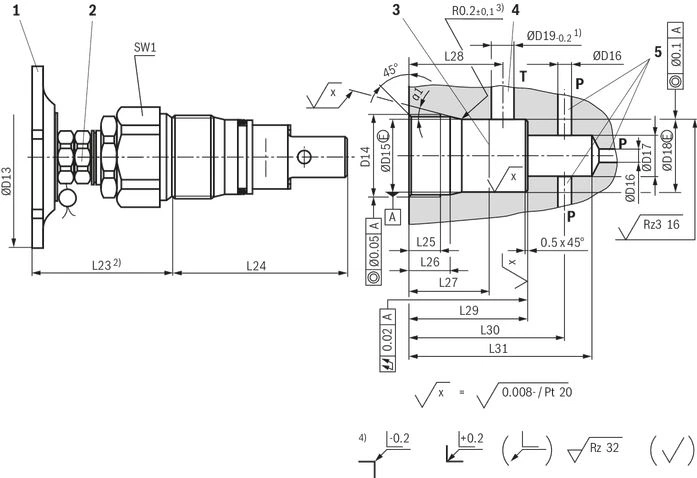

Screw-in cartridge valve "K"

(Dinension im mm)

NG6 … NG30

Dimensions in mm

1	Adjustment type (Hand wheel)
2	Lock nut, wrench size 19 mm
3	Depth of fit
4	Port T, at any place at the circumference
5	Port P, at any place at the circumference or at the front side

Tolerance: DIN 7167 and ISO 14405 General tolerances: ISO 2768-mk

1)	Maximum dimension
2)	Maximum dimension with lowest set response pressure
3)	Edge at the seal ring insertion face rounded and free of burrs
4)	All seal ring in sertion faces are rounded and free of burrs; tolerance for all angles ± 0.5°

Cartridge valve

NG	ØD13	L23	L24	SW1	Weight (approx.)
NG	mm	mm	mm	mm	kg
6	40	81	64.5	32	0.4
10	40	77	77	36	0.5
20	40	71	106	46	1
30	80	97	131	60	2.2

Tightening torques MA in Nm for screw-in cartridge valves

NG	Pressure rating in bar
NG	Up to 200	Up to 400	Up to 630
6	50±5	80±5	‒
10	100±5	150±10	200±10
20	150±10	300±15	‒
30	350±20	500±30	‒
The tightening torques are guidelines with a friction coefficient μtotal = 0.12 and when using a manual torque wrench.

Mounting cavity

NG	D14	ØD15		ØD16	ØD17	ØD18		ØD19	L25	L26	L27	L28	L29	L30		L31	α1
NG		mm		mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	°
6	M28 x 1.5	25	H9	6	15	24.9	+ 0.152 - 0.2	12	15	19	30	36	45	56.5	± 5.5	65	15
10	M35 x 1.5	32	H9	10	18.5	31.9	+ 0.162 - 0.2	15	18	23	35	41.5	52	67.5	± 7.5	80	15
20	M45 x 1.5	40	H9	20	24	39.9	+ 0.162 - 0.2	22	21	27	45	55	70	91.5	± 8.5	110	20
30	M60 x 2	55	H9	30	38.75	54.9	+ 0.174 - 0.2	34	23	29	45	63	84	113.5	± 11.5	140	20

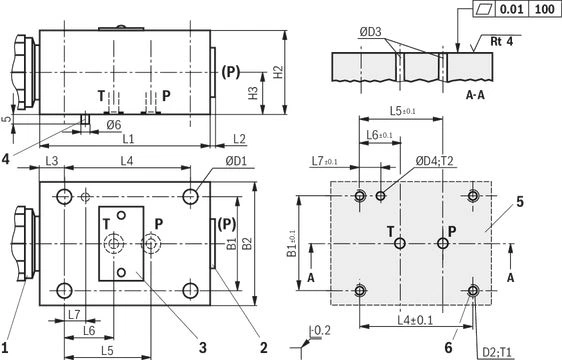

Subplate mounting "P"

(Dimension im mm)

NG6 … NG30

Dimensions in mm


Required surface quality of the valve contact surface

1	Screw-in cartridge valve, sample representation
2	Connection bore (P), e.g. for pressure measurement, upon delivery closed by means of a plug screw. Not available with NG10 with pressure ratings > 400 bar
3	Name plate
4	Locating pin
5	Valve contact surface
6	4 valve mounting bores

Tolerance: DIN 7167 and ISO 14405 General tolerances: ISO 2768-mk

For reasons of stability, use exclusively the following valve mounting screws (separate order):

4 hexagon socket head cap screws ISO 4762...-flZn-240h-L

(friction coefficient µtotal = 0.09 … 0.14)

Valve mounting screws according to ISO 4762
NG	Dimensions	Property class	Material number
6	M6 x 50	10.9	R913000151
10	M8 x 70	10.9	R913000149
20	M8 x 90	10.9	R913000150
30	M10 x 110	10.9	R913000148

Pressure relief valve

NG	B1	B2	ØD1	D2	ØD3	ØD4	H2	H3	L1	L2	L3	L4	L5	L6	L7	(P)	T1	T2	Weight (approx.)
NG	mm	mm	mm		mm		mm	mm	mm	mm	mm	mm	mm	mm	mm		mm	mm	kg
6	45	60	6.6	M6	6	7.5	40	20	80	4	15	55	40	20	15	G1/4	15	6.5	1.5
10	60	80	9	M8	10	7.5	60	30	100	4	20	70	45	21	15	G1/2	15	6.5	3.7
20	70	100	9	M8	20	7.5	70	35	135	5.5	20	100	65	34	15	G3/4	22	6.5	6.4
30	100	130	11	M10	30	7.5	90	45	180	5.5	25	130	88	35	15	G1 1/4	22	6.5	13.9

NG	Maximum total length with lowest set response pressure
6	165 mm
10	181 mm
20	212 mm
30	283 mm

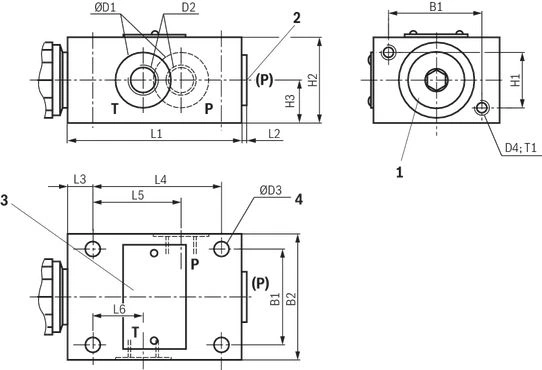

Threaded connection "G"

(Dimension im mm)

NG6 … NG30

Dimensions in mm

1	Screw-in cartridge valve, sample representation
2	Connection bore (P), e.g. for pressure measurement, with plug screw. Not available with NG10 with pressure ratings > 400 bar
3	Name plate
4	4 valve mounting bores

Tolerance: DIN 7167 and ISO 14405 General tolerances: ISO 2768-mk

Pressure relief valve

NG	B1	B2	ØD1	D2	ØD3	D4	H1	H2	H3	L1	L2	L3	L4	L5	L6	T1	(P)	Weight (approx.)
NG	mm	mm	mm		mm		mm	mm	mm	mm	mm	mm	mm	mm	mm	mm		kg
6	45	60	25	G1/4	6.6	M6	25	40	20	80	4	15	55	40	20	10	G1/4	1.5
10	60	80	34	G1/2	9	M8	40	60	30	100	4	20	70	48	21	15	G1/2	3.7
20	70	100	47	G1	9	M8	50	70	35	135	5.5	20	100	65	34	18	G1	6.4
30	100	130	65	G1 1/2	11	M10	60	90	45	180	5.5	25	135	85	35	20	G1 1/2	13.9

NG	Maximum total length with lowest set response pressure
6	165 mm
10	181 mm
20	212 mm
30	283 mm

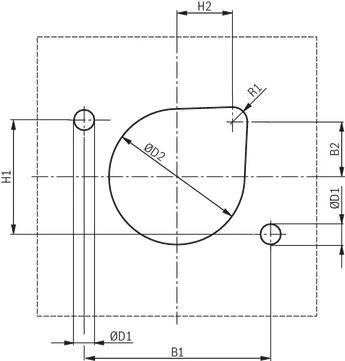

Sheet cut-out for valve mounting with subplate mounting design "P"

NG	B1	B2	H1	H2	ØD1		ØD2		R1
NG	mm	mm	mm	mm	mm		mm		mm
6	45	12.5	25	22.5	7	H13	40	H13	8
10	60	20.5	40	20.5	9	H13	44	H13	8
20	70	24	50	24	9	H13	55	H13	8
30	100	29.5	60	29.5	11	H13	73	H13	8

Information

Component marking

Type-examination tested safety valves bear a coded component marking. It always comprises the identical elements, the meaning of which is shown in the following example:

TÜV . SV . 13 - 390 . 4,5 . F . 30 . 500

Mark of the notified body which has carried out the type-examination procedure	TÜV
Safety valve	SV
Last digit of the year of the last extension of the validity of the component marking	13
Number of the component marking assigned by VdTÜV	390
Smallest flow diameter in front of the valve seat in mm	4,5
Valve for hydraulic fluid	F
Maximum flow in l/min without counter pressure in the discharge line or discharge coefficient	30
Set response pressure in bar	500

Important information regarding the operation according to the Pressure Equipment Directive 2014/68/EU

Before ordering a type-examination tested safety valve, it must be observed that for the desired response pressure p, the maximum admissible flow qVmax of the safety valve must be larger than the maximum possible flow of the system/accumulator to be secured. In this respect, the applicable regulations must be observed!

According to the Pressure Equipment Directive 2014/68/EU, the increase in the system pressure due to the flow must not exceed 10 % of the set response pressure (see component marking). The maximum admissible flow qVmax stated in the component marking must not be exceeded. Discharge lines of safety valves must end in a risk-free manner. The accumulation of fluids in the discharge system must not be possible (see data sheet AD2000 A2).

It is imperative to observe the application notes!

In the plant, the response pressure specified in the component marking is set at a flow of 2 l/min.

The maximum admissible flow stated in the component marking applies for applications without counter pressure in the discharge line (port T).

By removing the lead seal at the safety valve, the approval according to the Pressure Equipment Directive becomes void!

Basically, the requirements of the Pressure Equipment Directive and of data sheet AD2000 A2 have to be observed!

It is recommended to secure type-examination tested safety valves against inadmissible removal from the screw-in housing/block by means of wiring and sealing with the housing/block (bore available in the adjustment element).

Notice

The system pressure increases by the counter pressure in the discharge line (port T) due to the increasing flow. Observe data sheet AD2000 A2, point 6.3!

To ensure that this increase in system pressure caused by the flow does not exceed the value of 10 % of the set response pressure, the admissible flow has to be reduced dependent on the counter pressure in the discharge line (port T) (see characteristic curves).

Further information

Use of non-electrical hydraulic components in an explosive environment (ATEX)	Data sheet	07011
Hydraulic fluids on mineral oil basis	Data sheet	90220
Environmentally compatible hydraulic fluids	Data sheet	90221
Flame-resistant, water-free hydraulic fluids	Data sheet	90222
Flame-resistant hydraulic fluids - containing water (HFAE, HFAS, HFB, HFC)	Data sheet	90223
Safety valves, direct operated	Operating instruction	25010-XC-B
Selection of the filters	www.boschrexroth.com/filter
Information on available spare parts	www.boschrexroth.com/spc

Ordering codes

Downloads

Explosion-protected hydraulic products for industrial and mobile applications
Brochure | R999000373 | 2017-03-01 | English | PDF | 5.8MB
Product Groups: Pumps, CD - single rod cylinder, Proportional, high-response and servo valves, Axial piston pumps, Mobile controls
Product overview

Мы предлагаем следующие способы доставки товара:

Самовывоз из пункта выдачи

Самостоятельное получение заказа в пункте выдачи. Дата и время получения заранее согласуется с менеджером магазина.
Отгрузка товара юридическим лицам осуществляется только при наличии печати или правильно оформленной и заполненной доверенности, наличии паспорта получателя.

Курьерская доставка по Москве

Доставка по адресу покупателя или до пункта приема транспортной компании в г. Москве. Дата и время доставки заранее согласуется с менеджером магазина.

Доставка транспортной компанией по России

Доставка транспортной компанией по России до пункта выдачи транспортной компании или до конечного адреса покупателя.

Мы предлагаем следующие способы оплаты товара:

Оплата наличными

Оплата за наличный расчет для физических и юридических лиц. После внесения денежных средств Покупатель подписывает товаросопроводительные документы и получает кассовый чек.

Безналичная оплата

Мы работаем с физическими и юридическими лицами за безналичный расчёт со 100% предоплатой с оформлением всех предусмотренных законодательством документов. Счёт на оплату направляется Покупателю на электронную почту после запроса счета через форму на сайте либо по электронной почте. Цена на заказанный товар действительна в течение 2 дней с момента оформления Заказа.

Электронные способы

Оплата Заказа электронными способами, в т.ч. банковскими картами. Оплата Заказа данным способом доступна запросом ссылки на оплату у нашего менеджера.

Если у вас возникнут вопросы по оформлению заказа, вы можете обратиться к нам, позвонив по телефону +7 495 137-07-02 или связавшись по электронной почте sale@boschrexroth-russia.ru. Мы гарантируем оперативный ответ на ваш запрос и предоставление наилучших условий от официального поставщика Bosch Rexroth.

Запрос цены или КП

Мы предоставляем официальную гарантию на всю поставляемую продукцию Bosch Rexroth.

Гарантийный сервис включает в себя:

Приемку продукции в сервисный центр для выполнения диагностики дефекта.
Ремонт продукции.
Доставку продукции до объекта заказчика.

Контакты гарантийного отдела:

Телефон: +7 495 137-07-02
E-mail: support@boschrexroth-russia.ru

Для расчета коммерческого предложения или получения счета на поставку оборудования и программного обеспечения Bosch Rexroth оставьте заявку в форме ниже или свяжитесь с отделом продаж по телефону +7 495 137-07-02 или электронной почте sale@boschrexroth-russia.ru. Мы гарантируем оперативный ответ на ваш запрос и предоставление наилучших условий от официального поставщика Bosch Rexroth.

Специалист по решениям Bosch Rexroth:

Окажет профессиональную консультацию.
Сообщит вашу цену на продукцию.
Сообщит информацию об актуальных акциях и скидках.
Подскажет ближайшее к вам отделение с наличием нужной продукции.
Согласует с вами возможную дату и время доставки.

Запрос цены или КП

Запрос цен, наличия или консультация

Пришлем актуальную информацию по ценам, скидкам, наличию товара на складе и срокам поставки

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

НовостиВсе новости

Bosch Rexroth A4FO: надежность в условиях высокого давления

Гидравлическое оборудование остается важной частью современных промышленных и строительных систем. Аксиально-поршневой насос Bosch Rexroth A4FO демонстрирует, как сочетание универсальности, долговечности и инженерной точности помогает решать сложные задачи, связанные с подачей гидравлической жидкост..

17 Января, 2025 Bosh Rexroth: Эффективность и надежность в одном решении

Синхронные моментные двигатели MBT130, представляющие серию MST130+MRT130 от Bosh Rexroth, выделяются рядом особенностей, которые могут быть важны для самых различных применений в автоматизации и промышленности. Кратко о характеристиках: - Максимальный крутящий момент до 180 Нм, что позвол..

14 Декабря, 2024 Bosh Rexroth HED 5-3X: Надежный контроллер для современных систем

Гидроэлектрические реле давления поршневого типа HED 5-3X от производителя Bosh Rexroth завоевали признание среди специалистов благодаря своим выдающимся характеристикам и функциональности. Эти устройства обеспечивают надежный контроль давления в различных промышленных системах. Серия компонентов..

16 Ноября, 2024 Bosch Rexroth - новая эра измерения давления в гидравлических системах

В условиях современного производства всегда важно обеспечивать стабильность и безопасность работы гидравлических систем. Преобразователь давления HM20-2X становится эффективным решением для этой задачи. Среди ключевых характеристик HM20-2X стоит выделить следующие - Серия компонент..

14 Октября, 2024 Boschrexroth Датчик давления HED 8 OA-2X/100K14: надежность и точность в контроле давления

Датчик давления Boschrexroth HED 8 OA-2X/100K14 (арт. R901102706) используется в различных промышленных приложениях, обеспечивая высокую точность и надежность измерений давления. Он способен функционировать в строгих условиях, что делает его незаменимым инструментом для автоматизации и управления пр..

13 Сентября, 2024 Bosh Rexort - аккумуляторы HAD оптимизируют энергосистемы

В мире гидропневматических систем появилась новинка, которая уже привлекла внимание специалистов. Гидропневматические аккумуляторы серии HAD демонстрируют инновационный подход к управлению энергией и стабилизации давления в различных системах, как мобильных, так и стационарных. Высокая эффективно..

23 Августа, 2024 Bosh Rexort представило двухходовой патронный клапан!

Двухходовой патронный клапан с активным управлением LC2A Bosch Rexroth представляет собой прецизионное гидравлическое устройство, разработанное для контроля и регулирования потока рабочей жидкости в системах гидравлики. Этот клапан работает по принципу двухпозиционного управления потоком, обеспечива..

17 Июля, 2024 Bosch Rexroth - надежный партнер для вашего бизнеса в области гидравлики!

Компания Bosch Rexroth предлагает широкий спектр продукции, включая гидронасосы, гидромоторы, гидроклапана, гидроцилиндры, пневмоцилиндры, клапаны, регуляторы, датчики и многое другое. Благодаря высокому качеству продукции и многолетнему опыту работы в отрасли, Bosch Rexroth является предпочтит..

20 Июня, 2024 Как правильно выбрать насос от BOSCH REXROTH?

В мире мобильной и промышленной гидравлики, где надежность и качество стоят на первом месте, насосы Bosch Rexroth выделяются как эталон долговечности и технического совершенства. Эти изделия, зарекомендовавшие себя в России и за её пределами, стали символом немецкого качества и профессионального под..

30 Мая, 2024 Bosch Rexroth – гидравлические шестерённые насосы серии AZPF

Гидравлические шестерённые насосы серии AZPF - это оборудование, которое обеспечивает преобразование механической энергии в гидравлическую с высоким КПД. Они обладают длительным сроком службы благодаря уплотнению зазоров и высокоточной технологии производства. Приводные валы в соответствии с межд..

8 Апреля, 2024 Bosch Rexroth на выставке LogiMAT

На выставке LogiMAT компания Bosch Rexroth представила передовые компоненты, подсистемы и системные решения для автоматизации и оптимизации логистики. Среди предложений компании - практические решения для трансмиссии и рабочих функций промышленных грузовиков и автономных мобильных роботов (AMR), вкл..

22 Марта, 2024 Bosch Rexroth открывает новые возможности в управлении машинами и подключении к IoT

Bosch Rexroth предлагает одну из самых производительных систем ЧПУ на рынке. Компания является лидером в области автоматизации и устанавливают стандарты в этой области. От датчиков и сервоприводов до революционной новой платформы, Bosch Rexroth предлагает широкий спектр решений для автоматизации. ..

16 Февраля, 2024

Нет отзывов об этом товаре.

Написать отзыв

Рейтинг
