Артикул: RX7387

Все товары Bosch Rexroth

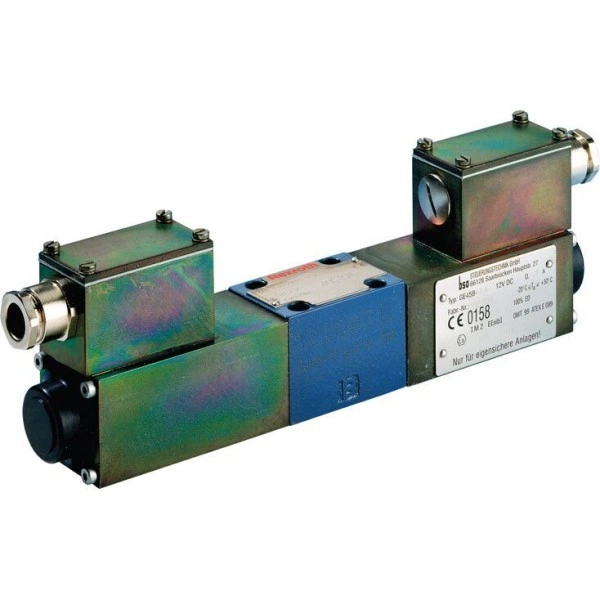

Directional spool valves, direct operated, with solenoid actuation WE 6 …XM

Доступно к заказу

Цена по запросу

Получи КП от 5 лучших поставщиков
С указанием цены, наличия, сроков поставки и скидок.
И выбери подходящего.

Description

  • Size 6
  • Component series 5X
  • Maximum operating pressure 210 bar
  • Maximum flow 20 l/min
  • Area of application in accordance with the Explosion Protection Directive 2014/34/EU: I M2
  • Type of protection valve:
    Ex h I Mb according to EN 80079-38
  • Type of protection valve solenoid:
    Ex ib I Mb according to EN 60079-0
  • Valve solenoid certified according to IECEx

Features

  • 4/3-, 4/2- or 3/2-way version
  • For intended use in potentially explosive atmosphere
  • Porting pattern according to ISO 4401-03-02-0-05
  • Wet-pin DC solenoids
  • Electrical connection optionally with:
    – Individual connection with cable gland
    – 2 m connection line
    – connector
  • With manual override

Product description

Directional valves of type WE are solenoid-actuated directional spool valves. They control the start, stop and direction of a fluid flow.

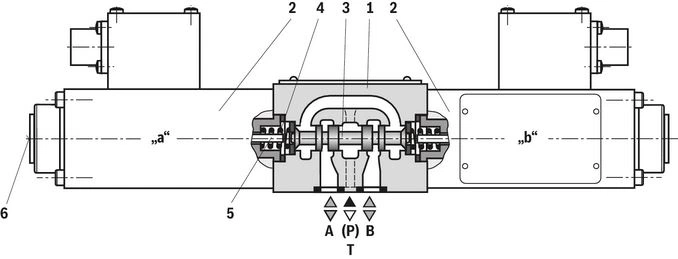

The directional valves basically consist of the housing (1), one or two solenoids (2), the control spool (3), and one or two return springs (4).

In the de-energized condition, the control spool (3) is held in the central position or in the initial position by the return springs (4) (except for impulse spools). The control spool (3) is actuated by wet-pin

solenoids (2).

For unobjectionable functioning, the hydraulic system has to be bled properly.

The force of the solenoid (2) acts via the plunger (5) on the control spool (3) and pushes the latter from its rest position to the required end position. This enables the necessary direction of flow from P → A and B → T or P → B and A → T.

After de-excitation of the solenoid (2), the return spring (4) pushes the control spool (3) back to its rest position.

A manual override (6) allows control spool (3) to be moved without solenoid energization.

Without spring return “O” (only possible with symbols A, C and D)

This version is a directional valve with two spool positions and two solenoids without detent. In the de-energized condition, there is no defined spool position.

Notices:

  • he valve must not be allowed to run empty. With corresponding installation conditions, a preload valve (preload pressure approx. 2 bar) must be installed. For design reasons, internal leakage is inherent to the valves, which may increase over the life cycle.
  • Please observe possible pressure conversion in the event of a differential cylinder. If pressure is led to the chamber on the piston side and the outflow of hydraulic fluid is blocked from the chamber on the rod side, it might lead to a pressure intensification and inadmissible high pressure on the rod side. This may damage cylinders, supply lines and connected valves.

Type 4WE 6 E5X/.B.X.K20L/..

Throttle insert

The use of a throttle insert is required when, due to prevailing operating conditions, flows occur during the switching processes which exceed the performance limit of the valve.

Type code

01

02

03

04

05

06

07

08

09

10

11

12

13

WE

6

5X

/

B

N

XM

/

01

3 main ports

3

4 main ports

4

02

Directional valve

WE

03

Size 6

6

04

Symbols; for the possible version, see "Symbols/Circuit diagrams"

05

Component series 50 … 59 (50 … 59: unchanged installation and connection dimensions)

5X

06

With spring return

no code

Without spring return

O

07

High-power solenoid, wet-pin

B

Voltage (direct voltage 12 V)

08

Nominal power supply 120 mA

G12–12

Nominal power supply 130 mA

G12–13

Nominal power supply 190 mA

G12–19

Depending on the electrical connection, see "Information on the explosion protection"

09

With manual override

N

Explosion protection

10

“Intrinsically safe” for device group I, for details, please refer to the "information on explosion protection"

XM

Electrical connection

11

Individual connection

Solenoid with 2 m connection line

CKL

Solenoid with terminal box and cable gland

Z2

Solenoid with connector

K20L

For details, see "Electrical connection"

12

Without throttle insert

no code

Throttle Ø 0.8 mm

B08

Throttle Ø 1.0 mm

B10

Throttle Ø 1.2 mm

B12

Use with flows which exceed the performance limit of the valve, see "Product description"

Seal material (observe compatibility of seals with hydraulic fluid used, see "Technical data")

13

NBR seals

no code

FKM seals

V

Notices:

  • The manual override cannot be allocated a safety function and may only be used up to a tank pressure of 50 bar.
  • For possible combinations for the ordering code "Solenoid", "Electrical connection" and "Explosion protection" see "Technical data".

Technical data

general

Size

6

Installation position

any

Weight

Valve with one solenoid

kg

2.6

Valve with two solenoids

kg

4.2

Ambient temperature range

°C

-20 … +50

Storage temperature range

°C

+5 … +40

Maximum storage time

yrs

1

Maximum admissible acceleration amax

g

10

Surface protection

Valve body

Galvanized

Solenoid

Galvanized

Protection class according to EN 60529 1)

IP65 (If a suitable and a correctly mounted mating connector are used.)
1)Surface temperature > 50 °C, provide contact protection.

hydraulic

Maximum operating pressure

Port P

bar

210

Port A

bar

210

Port B

bar

210

Port T 1)

bar

100

Maximum flow

l/min

20

Hydraulic fluid

see table "Hydraulic fluid"

Hydraulic fluid temperature range

NBR seals

°C

-20 … +50

FKM seals

°C

-15 … +50

Viscosity range

mm²/s

2.8 … 500

Maximum admissible degree of contamination of the hydraulic fluid, cleanliness class according to ISO 4406 (c) 2)

Class 20/18/15
1)With symbols A and B, port T must be used as leakage oil connection if the operating pressure exceeds the admissible tank pressure.
2)The cleanliness classes specified for the components must be adhered to in hydraulic systems. Effective filtration prevents faults and simultaneously increases the life cycle of the components.

Hydraulic fluid

Classification

Suitable sealing materials

Standards

Data sheet

Mineral oils

HL, HLP, HLPD

NBR, FKM

DIN 51524

90220

Bio-degradable

Insoluble in water

HETG

FKM

ISO 15380

90221

HEES

FKM

Soluble in water

HEPG

FKM

ISO 15380

Flame-resistant

Containing water

HFC (Fuchs: Hydrotherm 46M, Renosafe 500;
Petrofer: Ultra Safe 620;
Houghton: Safe 620;
Union: Carbide HP5046)

NBR

ISO 12922

90223

Important information on hydraulic fluids:

  • For more information and data on the use of other hydraulicfluids, please refer to the data sheets above or contact us.
  • There may be limitations regarding the technical valve data (temperature, pressure range, life cycle, maintenance intervals, etc.).
  • The ignition temperature of the hydraulic fluid used must be 50 K higher than the maximum surface temperature.
  • Bio-degradable and flame-resistant – containing water: If components with galvanic zinc coating (e.g. version "J3" or "J5") or parts containing zinc are used, small amounts of dissolved zinc may get into the hydraulic system and cause accelerated aging of the hydraulic fluid. Zinc soap may form as a chemical reaction product, which may clog filters, nozzles and solenoid valves - particularly in connection with local heat input.
  • Flame-resistant – containing water:
    • Due to increased cavitation tendency with HFC hydraulic fluids, the life cycle of the component may be reduced by up to 30% as compared to the use with mineral oil HLP. In order to reduce the cavitation effect, it is recommended - if possible specific to the installation - to back up the return flow pressure in ports T to approx. 20% of the pressure differential at the component.

electrical

Voltage type

Direct voltage

Nominal voltage

12 V

Admissible residual ripple

%

< 5

Voltage tolerance

%

± 10

Duty cycle

100 (S1 according to VDE 0580)

Ordering code for voltage

G12-12G12-19

Rated current

mA

120190

Coil resistance with solenoid temperature 20 °C

Ω

8959

Minimum current for achieving the hydraulic switching power

mA

88143

Maximum switch-off voltage peaks Solenoid 1)

V

- 3

Switching time according to ISO 6403 2)

ON

ms

145105

OFF

ms

80100
1)Switching off the valve solenoid results in a voltage peak due to the inductive effect. The valve solenoid already contains an interference protection circuit dampening this voltage peak. However, additional external switching measures have to be taken, if required, in order to avoid connected electric circuits being influenced by the residual voltage peak.
2)The switching times were determined at a hydraulic fluid temperature of 40 °C and a viscosity of 46 mm2/s. Deviating hydraulic fluid temperatures can result in different switching times. Switching times change dependent on operating time and application conditions.

Information on explosion protection

Ordering code for voltage

G12-12G12-19

Area of application according to directive 2014/34/EU

I M2

Type of protection of the valve according to EN 80079-36 / EN 80079-38 1)

Ex h IIC T6 Gb

Type of protection valve solenoid according to EN 60079-0

Ex ib IIC T6 Gb

Maximum surface temperature 2)

°C

8088

Type examination certificate valve solenoid

BVS 08 ATEX E 023

"IECEx Certificate of Conformity" valve solenoid

IECEx BVS 07.0008

Safety-related maximum values of the solenoids dependent on the device group and the type of the electrical connection

Electrical connection CKL

Maximum voltage Ui

VDC

-15

Maximum current Ii

A

-2

Electrical connection Z2

Maximum voltage Ui

VDC

15-

Maximum current Ii

A

2-

Effective inner inductivity Li

neglectable-

Effective inner capacity Ci

neglectable-

Electrical connection K20L

Maximum voltage Ui

VDC

-15

Maximum current Ii

A

-2

Effective inner inductivity Li

-neglectable

Effective inner capacity Ci

-neglectable
1)Ex h: structural safety c according to EN 80079-37.
2)Surface temperature > 50 °C, provide contact protection.

Special application conditions for a safe application

  • Connection lines must be passed in a strain-relieved way. The first mounting point must be within 150 mm of the valve solenoid.
  • In case of valves with two solenoids, maximally one of the solenoids may be energized at a time.
  • The maximum temperature of the surface of the valve jacket is 80 °C. This has to be considered when selecting the connection cable and/or contact of the connection cable with the surface of the jacket is to be prevented.

(For applications outside these values, please consult us!)

Diagrams/characteristic curves

(measured with HLP46, ϑOil = 40 ±5 °C)

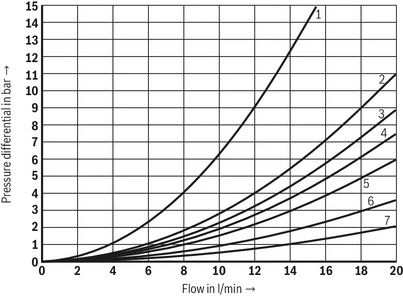

Δp-qV characteristic curves

Symbols

Direction of flow

P–A

P–B

A–T

B–T

A, B

2

2

C

5

5

5

5

D, Y

1

1

3

3

E

2

2

6

6

H

7

7

6

6

J

2

2

6

6

L

2

2

6

4

M

7

7

3

4

U

2

2

4

6

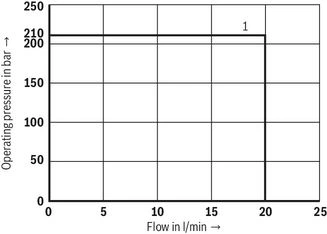

Performance limits

(measured with HLP46, ϑOil = 40 ±5 °C)

Notice:

The specified performance limits are valid for operation with two directions of flow (e.g. from P to A and simultaneous return flow from B to T).
Due to the flow forces acting within the valves, the possible performance limit may be considerably lower with only one direction of flow (e.g. from P to A while port B is blocked).
The performance limits were determined when the solenoids were at operating temperature, at 10% undervoltage and without tank preloading.

DC solenoid

Characteristic curve

Symbol

1

D, Y, A, B, C, E, H, J, L, M, U

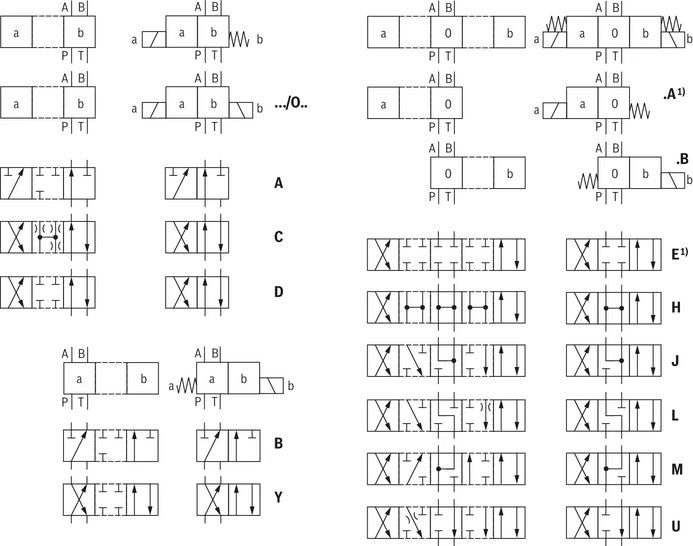

Symbols/Circuit diagrams

1)Example:
Symbol E with spool position "a" → ordering code ..EA..

Notice:

Representation according to ISO 1219-1.

Hydraulic interim positions are shown by dashes.

Electrical connection

The type-examination tested valve solenoid is equipped with an electrical connection according to the following table. The electrical connection of the solenoid is polarity-independent.

Ordering code for electrical connection

Type of connection Description

Circuit diagram

Ordering code solenoid, availability

CKL

  • Electrical connection via non-exchangeable, two-core connection line, blue
  • Operating display via light emitting diode (LED), red

G12–13 (130 mA)

G12–19 (190 mA)

Connection line, two-core

  • Line cross-section

0.75 mm2 finely stranded

  • Line diameter

approx. 5.6 mm

  • Length

2 m

Z2

  • Electrical connection via 2-pole terminal in terminal box
  • With cable gland
  • Without operating display

G12–12 (120 mA)

Cable gland

  • Threaded connection

M20x1.5

  • Line diameter

6.5 ... 9.5 mm

  • Sealing

Outer sheath sealing

Cable

  • Temperature rating

≤-20 … ≥+80 °C

Connection terminal solenoid

  • Line cross-section

0.75 ... 1.5 mm2

K20L

  • Electrical connection via connector, 3-pole with pin contacts, type 845-11-1125-001, FCI/Souriau
  • Operating display via light emitting diode (LED), red
  • Suitable mating connector, type 845-11-8522-001 (FCI/Souriau, separate order)

G12–19 (190 mA)

Cable

  • Temperature rating

≤-20 … ≥+80 °C

Notice:

Only use finely stranded conductors if they have pressed-on wire end ferrules.

Dimensions

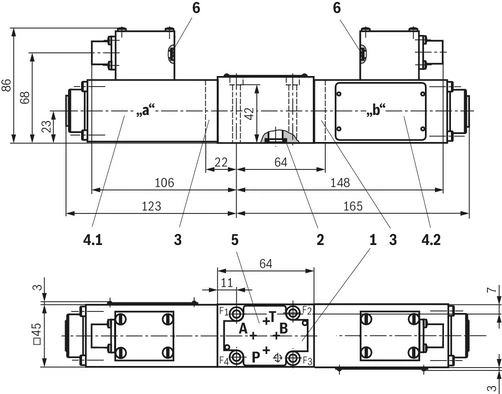

Version "K20L"

Dimensions in mm

Required surface quality of the valve contact surface

1

Name plate

2

Identical seal rings for ports A, B, P, T

3

Cover for valves with one solenoid

4.1

Solenoid “a”

4.2

Solenoid "b"

5

Porting pattern according toISO 4401-03-02-0-05 (with locating hole for locking pin ISO 8752-3x8-St, material no. R900005694, separate order)

6

Red LED for displaying the operating state

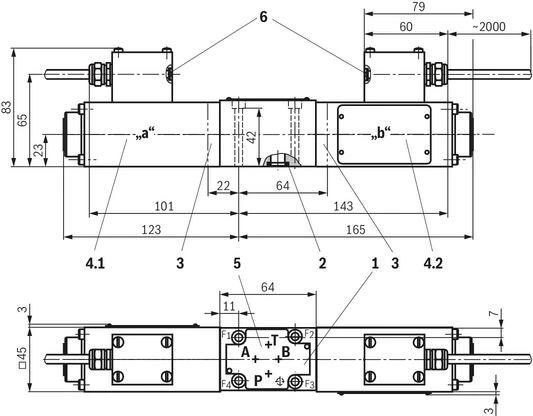

Version "CKL"

Dimensions in mm

Required surface quality of the valve contact surface

1

Name plate

2

Identical seal rings for ports A, B, P, T

3

Cover for valves with one solenoid

4.1

Solenoid “a”

4.2

Solenoid "b"

5

Porting pattern according toISO 4401-03-02-0-05 (with locating hole for locking pin ISO 8752-3x8-St, material no. R900005694, separate order)

6

Red LED for displaying the operating state

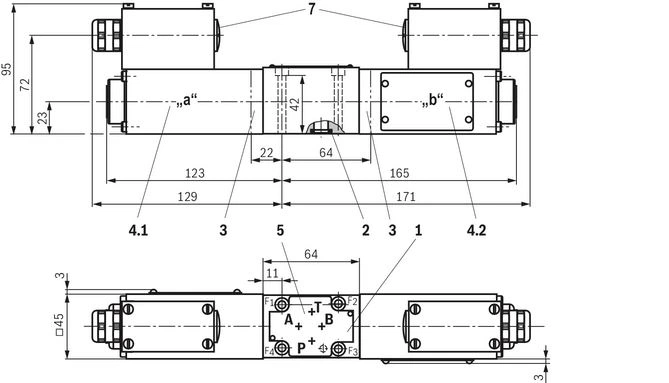

Version "Z2"

Dimensions in mm

Required surface quality of the valve contact surface

1

Name plate

2

Identical seal rings for ports A, B, P, T

3

Cover for valves with one solenoid

4.1

Solenoid “a”

4.2

Solenoid "b"

5

Porting pattern according toISO 4401-03-02-0-05 (with locating hole for locking pin ISO 8752-3x8-St, material no. R900005694, separate order)

7

Plug screw

Valve mounting screws (separate order)

Size

Quantity

Hexagon socket head cap screws

Material number

6

4

ISO 4762 - M5 x 50 - 10.9

(Friction coefficient μtotal = 0.09 … 0.14)

Tightening torque MA = 7 Nm ±10 %

R913043758

Notice:

Only use valve mounting screws with the listed thread diameters and strength properties. Observe the screw-in depth.

Subplates (separate order) with porting pattern according to ISO 4401-03-02-0-05, see data sheet 45100.

Notices:

  • Subplates are no components in the sense of directive 2014/34/EU and can be used after the manufacturer of the overall system has conducted an assessment of the risk of ignition. The "G...J3" versions are free from aluminum and/or magnesium and galvanized.
  • The dimensions are nominal dimensions which are subject to tolerances.

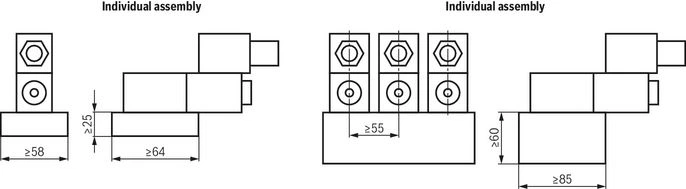

Installation conditions

(Dimensions in mm)

Individual assembly

Bank assembly

Subplate dimensions

Minimum dimensions:
Length ≥ 64, width ≥ 58, height ≥ 25

Minimum cross-section:
Height ≥ 60, width ≥ 85

Thermal conductivity of the subplate

≥ 36,2 W/mK

Minimum distance between the longitudinal valve axes

≥ 55

Dimensions in mm

Notice:

Please observe the "Special conditions for safe use".

Accessories

Subplates

Subplates

      Ordering codes

      Downloads

      Directional spool valves, direct operated, with solenoid actuation
      Data Sheet | RE23177-XH | 2021-05-01 | English | PDF | 652k

      Product Groups: Directional spool valves
      Type WE …XH and WE …XM
      Directional spool valves, direct operated, with solenoid actuation
      Manual | RE23177-XH-B | 2021-05-01 | English | PDF | 1.6MB

      Product Groups: Industrial Hydraulics
      I M2 (WE6..5X/...XM...) II 2G (WE6..5X/...XH...)
      Explosion-protected hydraulic products for industrial and mobile applications
      Brochure | R999000373 | 2017-03-01 | English | PDF | 5.8MB

      Product Groups: Pumps, CD - single rod cylinder, Proportional, high-response and servo valves, Axial piston pumps, Mobile controls
      Product overview

      Мы предлагаем следующие способы доставки товара:

      Самовывоз из пункта выдачи

      Самостоятельное получение заказа в пункте выдачи. Дата и время получения заранее согласуется с менеджером магазина.
      Отгрузка товара юридическим лицам осуществляется только при наличии печати или правильно оформленной и заполненной доверенности, наличии паспорта получателя.


      Курьерская доставка по Москве

      Доставка по адресу покупателя или до пункта приема транспортной компании в г. Москве. Дата и время доставки заранее согласуется с менеджером магазина.

      Доставка транспортной компанией по России

      Доставка транспортной компанией по России до пункта выдачи транспортной компании или до конечного адреса покупателя.


      Для расчета коммерческого предложения или получения счета на поставку оборудования и программного обеспечения Bosch Rexroth оставьте заявку в форме ниже или свяжитесь с отделом продаж по телефону +7 495 137-07-02 или электронной почте sale@boschrexroth-russia.ru. Мы гарантируем оперативный ответ на ваш запрос и предоставление наилучших условий от официального поставщика Bosch Rexroth.

      Специалист по решениям Bosch Rexroth:

      • Окажет профессиональную консультацию.
      • Сообщит вашу цену на продукцию.
      • Сообщит информацию об актуальных акциях и скидках.
      • Подскажет ближайшее к вам отделение с наличием нужной продукции.
      • Согласует с вами возможную дату и время доставки.

      Запрос цены или КП

      Запрос цен, наличия или консультация
      Пришлем актуальную информацию по ценам, скидкам, наличию товара на складе и срокам поставки
      НовостиВсе новости
      Bosch Rexroth открывает новые возможности в управлении машинами и подключении к IoT

      Bosch Rexroth предлагает одну из самых производительных систем ЧПУ на рынке. Компания является лидером в области автоматизации и устанавливают стандарты в этой области. От датчиков и сервоприводов до революционной новой платформы, Bosch Rexroth предлагает широкий спектр решений для автоматизации. ..

      16 Февраля, 2024
      Bosch Rexroth и TotalEnergies объединяют свои усилия для продвижения альтернативных и экологичных гидравлических жидкостей

      Bosch Rexroth и TotalEnergies (французская нефтегазовая компания) 18 декабря 2023 года подписали соглашение сотрудничестве, направленном на разработку, внедрение и маркетинг гидравлических жидкостей на водной основе, с акцентом на экологичность, огнестойкость и производительность. Данный союз отр..

      11 Января, 2024
      Bosch Rexroth представляет Интеллектуальный функциональный набор для обработки данных Smart Function Kit for Handling

      Компания Bosch Rexroth является одним из ведущих мировых производителей и поставщиков технологий и услуг в области промышленной автоматизации. Это производитель рад представить вам свой интеллектуальный функциональный набор для обработки данных. Это инновационное оборудование, с помощью которого п..

      4 Декабря, 2023
      Бренд Bosch Rexroth представил миру свою разработку - оборудование IndraDrive CDB02 - BASIC для двухосевого блока управления

      Bosch Rexroth, являясь ведущим производителем промышленного оборудования, не стоит на месте и разрабатывает новое оборудование. Одним из изобретений этой компании является IndraDrive CDB02 - BASIC. Это двухосевой блок управления, который предназначен для использования в различных промышленных сект..

      1 Декабря, 2023
      Bosch Rexroth: высокоскоростной асинхронный двигатель 1MB140

      Производитель Bosch Rexroth представил свою разработку - высокоскоростной асинхронный двигатель 1MB140. Этот продукт обладает рядом уникальных характеристик и предназначен для различных применений в промышленности. Основным назначением двигателя 1MB140 является обеспечение высокой скорости вращ..

      30 Ноября, 2023
      Bosch Rexroth рассказывает о характеристиках электрогидравлических насосов

      Bosch Rexroth представляет электрогидравлические насосы, которые объединяют в себе преимущества электрической и гидравлической технологий. Данные насосы могут использоваться в различных отраслях промышленности, включая машиностроении, автомобильной промышленности, энергетике и других. Основная ..

      29 Ноября, 2023
      Bosch Rexroth представил серию высокоэффективных синхронных моментных двигателей МВТ130

      Синхронные моментные двигатели МВТ130 применяются в различных отраслях промышленности: машиностроение, автомобильной и энергетической промышленности. Это оборудование используют как дополнение к насосам, компрессорам, приводам конвейеров и другим механизмам, требующим точного управления и высокой ..

      28 Ноября, 2023
      Bosch Rexroth: надежные и эффективные героторные насосы подходят для решения для множества задач

      Героторные насосы Bosch Rexroth — это инновационное оборудование, которое обеспечивает эффективную работу в различных областях промышленности. Они являются незаменимым компонентом в системах гидравлического привода и обеспечивают надежную и плавную работу механизмов. Принцип работы герото..

      27 Ноября, 2023
      Для эффективной работы гидравлических систем Bosch Rexroth представляет баллонный аккумулятор HAB2

      Баллонный аккумулятор HAB2 производства компании Bosch Rexroth — это инновационное оборудование, предназначенное для оптимизации работы гидравлических систем и обеспечения более эффективного использования энергии. Баллонный аккумулятор HAB2 выполняет несколько важных функций. Во-первых, с..

      24 Ноября, 2023
      Bosch Rexroth: инновационное решение для удобства и эффективности работы - выдвижная клавиатура VAK40

      Торговая марка Bosch Rexroth, является одним из мировых лидеров в области промышленной автоматизации, и представляет свою разработку - выдвижную клавиатуру VAK40. Это инновационное устройство, которое обеспечивает удобную и эффективную работу операторов в промышленных условиях. Установить выдви..

      23 Ноября, 2023
      Bosch Rexroth: инновационные функции и простая установка дисплея 19" VDP60

      Бренд Bosch Rexroth рад представить свою разработку - дисплей 19" VDP60, который обещает стать настоящим прорывом в мире технологий. Этот дисплей не только показывает изображения высокого качества, но и предлагает ряд функций, которые помогут решить множество задач. Одним из главных свойст..

      22 Ноября, 2023
      Rexroth: Шестеренные насосы с внешним зацеплением – надежное решение для эффективной работы в различных отраслях

      Компания Rexroth представляет шестеренные насосы с внешним зацеплением, которые являются необходимым прибором в области гидравлики. Они выполняют важную задачу – обеспечивают надежную и эффективную работу гидравлических систем в различных отраслях промышленности. Эти насосы нашли применен..

      21 Ноября, 2023

      Нет отзывов об этом товаре.

      Написать отзыв

      Рейтинг
