Directional spool valves, direct operated, with solenoid actuation WE 6…E..XE

Name: Directional spool valves, direct operated, with solenoid actuation WE 6…E..XE
Brand: Bosch Rexroth
SKU: RX7383
Price: 2850 RUB
Availability: InStock

Доступно к заказу

Цена по запросу

Запросить КП

Получи КП от 5 лучших поставщиков

С указанием цены, наличия, сроков поставки и скидок.
И выбери подходящего.

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Description

Size 6
Component series 6X
Maximum operating pressure 350 bar
Maximum flow 70 l/min
Area of application in accordance with the Explosion Protection Directive 2014/34/EU: II 2G; II 2D
Type of protection valve:
– Ex h IIC T4 Gb X according to EN 80079-36
– Ex h IIIC T115°C Db X according to EN 80079-36
Type of protection, solenoid coil:
– Ex eb mb IIC T4 Gb according to EN 60079-7 / EN 60079-18
– Ex tb IIIC T115°C Db according to EN 60079-31
Solenoid coil certified according to IECEx

Features

4/3-, 4/2- or 3/2-way version
For intended use in potentially explosive atmosphere
Porting pattern according to ISO 4401-03-02-0-05
Wet-pin DC or AC solenoids
Electrical connection with individual connection and cable gland
With manual override, optional

Product description

Directional valves of type WE are solenoid-actuated directional spool valves. They control the start, stop and direction of a flow.

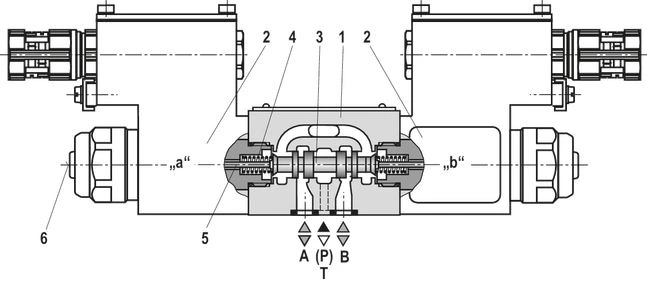

The directional valves basically consist of the housing (1), one or two solenoids (2), the control spool (3), and one or two return springs (4).

In the de-energized condition, the control spool (3) is held in the central position or in the initial position by the return springs (4) (except for impulse spools). The control spool (3) is actuated by wet-pin solenoids (2).

For unobjectionable functioning, the hydraulic system has to be bled properly.

The force of the solenoid (2) acts via the plunger (5) on the control spool (3) and pushes the latter from its rest position to the required end position. This enables the necessary direction of flow from P → A and B → T or P → B and A → T.

After de-excitation of the solenoid (2), the return spring (4) pushes the control spool (3) back to its rest position.

An optional manual override (6) allows control spool (3) to be moved without solenoid energization.

Without spring return "O" (only possible with symbols A, C and D)

This version is a directional valve with two spool positions and two solenoids without detent.

In the de-energized condition, there is no defined spool position.

With spring return "OF" (impulse spool, only possible with symbols A, C and D)

This version is a directional valve with two spool positions, two solenoids and one detent. It alternately locks the two spool positions and the solenoid therefore does not need to be permanently energized.

Notice:

Please observe a possible pressure conversion in the event of a differential cylinder. If pressure is led to the chamber on the piston side and the outflow of hydraulic fluid is blocked from the chamber on the rod side, it might lead to a pressure intensification and inadmissible high pressure on the rod side. This can damage cylinders, supply lines and connected valves.

Type 4WE 6 E6X/.E..NXE...

Throttle insert

The use of a throttle insert is required when, due to prevailing operating conditions, flows occur during the switching processes which exceed the performance limit of the valve.

Type code

01	02	03	04	05		06	07	08	09	10	11		12	13
	WE	6		6X	/		E			XE	Z2	/

01	3 main ports	3
01	4 main ports	4
02	Directional valve	WE
03	Size 6	6
04	Symbols; for the possible version, see "Symbols/Circuit diagrams"
05	Component series 60 … 69 (60 … 69: unchanged installation and connection dimensions)	6X
06	With spring return	no code
	Without spring return	O
	Without spring return with detent	OF
07	High-power solenoid, wet-pin	E
Electrical voltages
08	For ordering code see "Technical data"	e.g. G24
09	Without manual override	no code
09	With manual override	N
Explosion protection
10	“Increased safety”, for details, please refer to the "information on explosion protection"	XE
Electrical connection
11	Individual connection
11	Solenoid with terminal box and cable gland, for details see "Electrical connection"	Z2
12	Without throttle insert	no code
	Throttle Ø 0.8 mm	B08
	Throttle Ø 1.0 mm	B10
	Throttle Ø 1.2 mm	B12
	Use with flows which exceed the performance limit of the valve, see "Product description"
Seal material (observe compatibility of seals with hydraulic fluid used, see "Technical data")
13	NBR seals	no code
13	FKM seals	V

Notice:

The manual override cannot be allocated a safety function and may only be used up to a tank pressure of 50 bar.

Technical data

general

Size			6
Installation position			any
Ambient temperature range 1)		°C	-20 … +70
Storage temperature range		°C	+5 … +40
Maximum storage time		yrs	1
Weight	Valve with one solenoid	kg	2.6
Weight	Valve with two solenoids	kg	4
Surface protection			Galvanized
Maximum admissible acceleration amax		g	10

1)	Observe the "Special application conditions for safe application"

hydraulic

Size			6
Maximum operating pressure	Port P	bar	350
	Port A	bar	350
	Port B	bar	350
	Port T 1)	bar	210
Maximum flow		l/min	70
Flow cross-section (spool position 0)	Symbol Q		approx. 6 % of nominal cross-section
Flow cross-section (spool position 0)	Symbol W		approx. 3 % of nominal cross-section
Hydraulic fluid			see table "Hydraulic fluid"
Hydraulic fluid temperature range	NBR seals	°C	-20 … +80
Hydraulic fluid temperature range	FKM seals	°C	-15 … +80
Viscosity range		mm²/s	2.8 … 500
Maximum admissible degree of contamination of the hydraulic fluid, cleanliness class according to ISO 4406 (c) 2)			Class 20/18/15

1)	With symbols A and B, port T must be used as leakage oil connection if the operating pressure exceeds the admissible tank pressure.
2)	The cleanliness classes specified for the components must be adhered to in hydraulic systems. Effective filtration prevents faults and simultaneously increases the life cycle of the components. For the selection of the filters, see www.boschrexroth.com/filter.

Hydraulic fluid		Classification	Suitable sealing materials	Standards	data sheet
Mineral oils		HL, HLP, HLPD	NBR, FKM	DIN 51524	90220
Bio-degradable	Insoluble in water	HETG	FKM	ISO 15380	90221
	Insoluble in water	HEES	FKM	ISO 15380
	Soluble in water	HEPG	FKM	ISO 15380
Flame-resistant	Containing water	HFC (Fuchs: Hydrotherm 46M, Renosafe 500; Petrofer: Ultra Safe 620; Houghton: Safe 620; Union: Carbide HP5046)	NBR	ISO 12922	90223
Important information on hydraulic fluids: For more information and data on the use of other hydraulicfluids, please refer to the data sheets above or contact us. There may be limitations regarding the technical valve data (temperature, pressure range, life cycle, maintenance intervals, etc.). The ignition temperature of the hydraulic fluid used must be 50 K higher than the maximum surface temperature. Bio-degradable and flame-resistant – containing water: If components with galvanic zinc coating (e.g. version "J3" or "J5") or parts containing zinc are used, small amounts of dissolved zinc may get into the hydraulic system and cause accelerated aging of the hydraulic fluid. Zinc soap may form as a chemical reaction product, which may clog filters, nozzles and solenoid valves - particularly in connection with local heat input. Flame-resistant – containing water: Due to increased cavitation tendency with HFC hydraulic fluids, the life cycle of the component may be reduced by up to 30% as compared to the use with mineral oil HLP. In order to reduce the cavitation effect, it is recommended - if possible specific to the installation - to back up the return flow pressure in ports T to approx. 20% of the pressure differential at the component. Dependent on the hydraulic fluid used, the maximum ambient and hydraulic fluid temperature must not exceed 50 °C. In order to reduce the heat input into the component, a maximum duty cycle of 50% in continuous operation has to be set for on/off valves (measuring period 300 s). If this is not possible due to the function, an energy-reducing control of these components is recommended, e.g. via a PWM plug-in amplifier.

electrical

Voltage type			Direct voltage	AC voltage
Nominal voltage according to VDE 0580		V	24 / 48 / 110	110 / 230
Voltage tolerance (nominal voltage)		%	± 10
Admissible residual ripple		%	< 5	-
Duty cycle/operating mode according to VDE 0580			S1 (continuous operation)
Switching time according to ISO 6403 1)	ON	ms	30 … 55	40 … 80
Switching time according to ISO 6403 1)	OFF	ms	10 … 15	40 … 50
Maximum switching frequency		1/h	15000	7200
Nominal power with ambient temperature 20 °C		W	17
Maximum power with 1.1 x nominal voltage and an ambient temperature of 20 °C		W	20.6
Protection class according to EN 60529			IP66 (with correctly installed electrical connection)

1)	The switching times were determined at a hydraulic fluid temperature of 40 °C and a viscosity of 46 mm2/s. Deviating hydraulic fluid temperatures can result in different switching times. Switching times change dependent on operating time and application conditions.

Notice:

Solenoids for AC voltage are DC solenoids with integrated rectifier.

Information on explosion protection

Area of application according to directive 2014/34/EU		II 2G	II 2D
Type of protection of the valve according to EN 80079-36 1)		Ex h IIC T4 Gb X	Ex h IIIC T115°C Db X
Maximum surface temperature 2)	°C	115
Temperature class		T4
Type of protection solenoid according to EN 60079-7 / EN 60079-18 / EN 60079-31		Ex eb mb IIC T4 Gb	Ex tb IIIC T115°C Db
Type examination certificate solenoid		BVS 20 ATEX E 009 X
“IECEx Certificate of Conformity” for solenoid		IECEx BVS 2007 X

1)	Ex h: structural safety c according to EN 80079-37.
2)	Surface temperature > 50 °C, provide contact protection.

Special application conditions for a safe application

Connection lines must be passed in a strain-relieved way. The first mounting point must be within 150 mm of the cable and line entry.

In case of valves with two solenoids, maximally one of the solenoids may be energized at a time.

A simultaneous power supply of several valves in bank assembly is possible if the ambient temperature does not exceed 60 °C.

In case of bank assembly, if only one of the solenoids is energized at a time, and during individual operation, the maximum ambient temperature may not exceed 70 °C.

The maximum temperature of the surface of the valve jacket is 115 °C. This has to be considered when selecting the connection cable and/or contact of the connection cable with the surface of the jacket is to be prevented.

(For applications outside these values, please consult us!)

Diagrams/characteristic curves

(measured with HLP46, ϑOil = 40 ±5 °C)

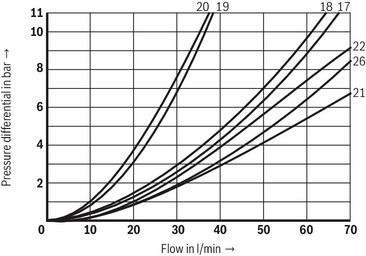

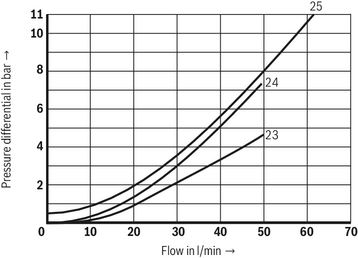

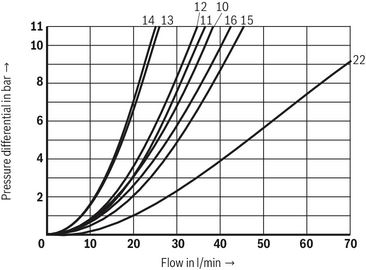

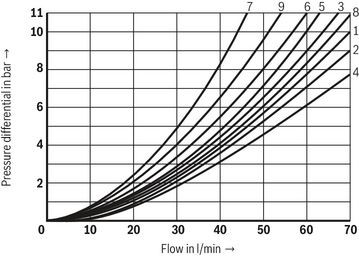

Δp-qV characteristic curves

Symbol	Direction of flow
Symbol	P – A	P – B	A – T	B – T	B – A	P – T
A, B	3	3	–	–	–	–
A9	15	16	–	–	–	–
B9	12	10	–	–	–	–
C	1	1	3	1	–	–
D46, D, Y	5	5	3	3	–	–
E	3	3	1	1	–	–
G	6	6	8	8	–	7
G3	6	–	–	8	–	7
G73	14	14	13	13	–	11
H	2	4	2	2	–	8
J, Q	1	1	2	1	–	–
M	2	4	3	3	–	–
P	3	1	1	1	–	–
U	3	3	8	4	–	–
T	9	9	8	8	–	7
V	1	2	1	1	–	–
W	1	1	2	2	–	–
X36A	6	–	9	22	–	–
J73	19	20	18	17	–	–
X7	22	–	–	21	–	–
J32	17	–	–	26	–	–
D19	23	–	25	24	–	–

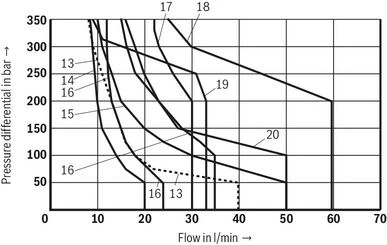

Performance limits

(measured with HLP46, ϑOil = 40 ±5 °C)

Notice:

The specified performance limits are valid for operation with two directions of flow (e.g. from P to A and simultaneous return flow from B to T).
Due to the flow forces acting within the valves, the possible performance limit may be considerably lower with only one direction of flow (e.g. from P to A while port B is blocked).
The performance limits were determined when the solenoids were at operating temperature, at 10% undervoltage and without tank preloading.

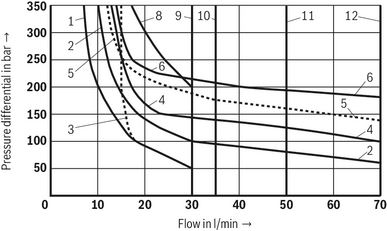

Version "G24"

Characteristic curve	Symbol
1	A, B
2	J, U
3	V
4	D, C, Y
5	Q, W
6	E
8	P
9	T
10	G
11	H, D/OF, C/OF
12	M, D/O, C/O

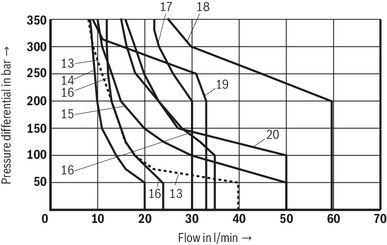

Version "G24"

Characteristic curve	Symbol
13	A9 / B9
14	E67
15	J19
16	J73
17	G73
18	X7
19	X36A
20	G3

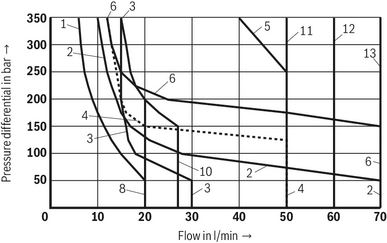

Version "G48", "G110", "W110" and "W230"

Characteristic curve	Symbol
1	A, B
2	J, U, Q, W
3	V
4	D, C, Y
5	D46/OF
6	E
8	P, T
10	G
11	H
12	D/OF, C/OF
13	M, D/O, C/O

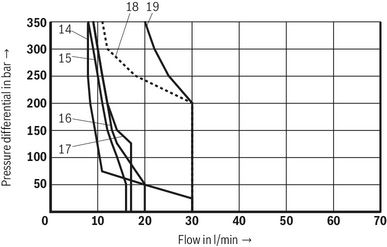

Version "G48", "G110", "W110" and "W230"

Characteristic curve	Symbol
14	B9
15	J32
16	J19
17	D19
18	X7
19	G73

Symbols/Circuit diagrams

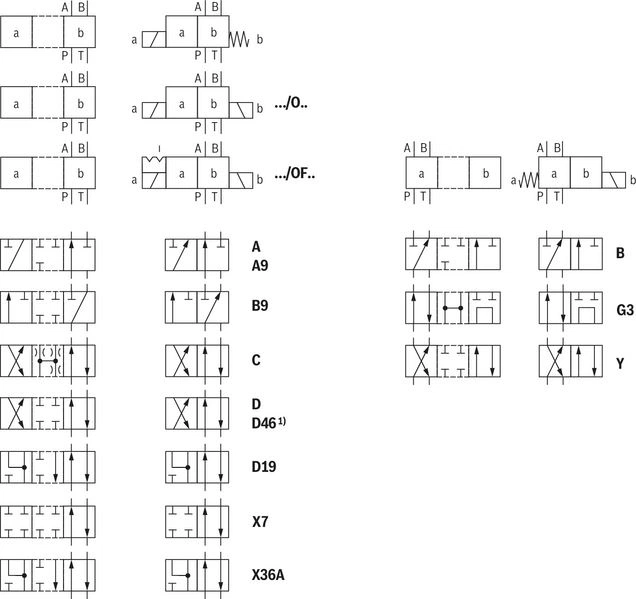

2 spool positions

1)	For valves with AC solenoids and detent, only D46/OF is admissible.

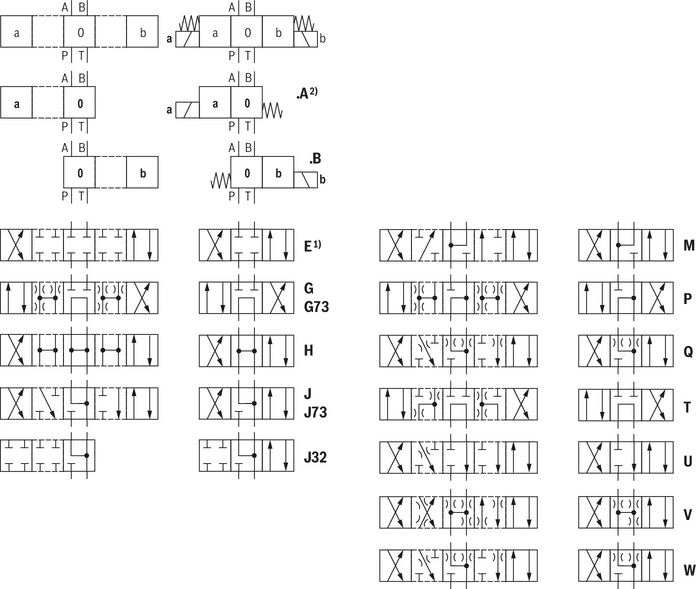

3 spool positions

1)	Example: Symbol E with spool position "a" → ordering code ..EA..

Notice:

Representation according to ISO 1219-1.

Hydraulic interim positions are shown by dashes.

Electrical connection

The type-examination tested solenoid coil of the valve is equipped with a terminal box, a type-examination tested cable entry and a type-examination tested blind plug.
The connection is polarity-independent.
Solenoid coils to be connected to AC voltage are equipped with an integrated rectifier.

Notice:

When establishing the electrical connection, the protective grounding conductor (PE) must be connected correctly.

Properties of the connection terminals and mounting elements

Position	Function	Connectable line cross-section
1	Operating voltage connection	Single-wire 0.75 … 2.5 mm2 Finely stranded,0.75 … 1.5 mm2
2	Connection for protective earthing conductor	Single-wire 2.5 mm2 max. Finely stranded, 1.5 mm2 max.
3	Connection for potential equalization conductor	Single-wired, 4 … 6 mm2 Finely stranded, min. 4 mm2

Connection line

Line type		Non-armored and non-shielded connection lines
Temperature range	°C	≤ -20 … ≥ +110
Line diameter	mm	7 ... 10.5

Direct voltage, polarity-independent	AC voltage

Notice:

Only use finely stranded conductors if they have pressed-on wire end ferrules.

Over-current fuse and switch-off voltage peaks

Voltage data in the valve type code	Nominal voltage valve solenoid	Rated current valve solenoid	Rated current for external miniature fuse: Medium time-lag (M) according to DIN 41571 and EN/IEC 60127	Rated voltage of external miniature fuse: Medium time-lag (M) according to DIN 41571 and EN/IEC 60127	Maximum voltage value when switching off	Interference protection circuit
G24	24 VDC	0.708 ADC	800 mA	250 V	–90 V	Suppressor diode bi-directional
G48	48 VDC	0.354 ADC	400 mA	250 V	–200 V
G110	110 VDC	0.155 ADC	200 mA	250 V	–390 V
W110R	110 VAC	0.163 AAC	200 mA	250 V	–3 V	Bridge rectifier and suppressor diode
W230R	230 VAC	0.078 AAC	80 mA	250 V	–3 V	Bridge rectifier and suppressor diode

Notices:

A fuse which corresponds to the rated current according to DIN 41571 and EN/IEC 60127 has to be connected upstream of every valve solenoid (max. 3 x Irated).

The shut-off threshold of the fuse has to match the prospective short-circuit current of the supply source.

The short-circuit current of the supply source to be expected may amount to a maximum of 1500 A.

This fuse may only be installed outside the potentially explosive atmosphere or must be of an explosion-proof design.

When inductivities are switched off, voltage peaks result which may cause faults in the connected control electronics.

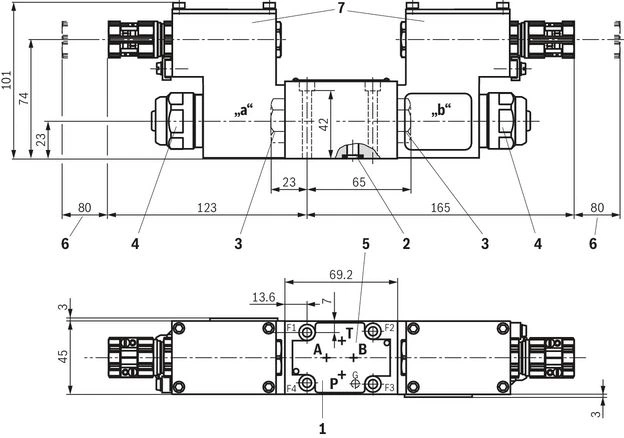

Dimensions

Dimensions in mm


Required surface quality of the valve contact surface

1	Name plate
2	Identical seal rings for ports A, B, P, T
3	Plug screw for valves with one solenoid
4	Mounting nut with hexagon SW32
5	Porting pattern according to ISO 4401-03-02-0-05
6	Space required to remove the solenoid coil
7	Terminal box

Valve mounting screws (separate order)

Size

Quantity

Hexagon socket head cap screws

Material number

ISO 4762 - M5 x 50 - 10.9

(Friction coefficient μtotal = 0.09 … 0.14)

Tightening torque MA = 7 Nm ±10 %

R913043758

Only use valve mounting screws with the listed thread diameters and strength properties. Observe the screw-in depth.

Subplates (separate order) with porting pattern according to ISO 4401-03-02-0-05, see data sheet 45100.

Notices:

Subplates are no components in the sense of directive 2014/34/EU and can be used after the manufacturer of the overall system has conducted an assessment of the risk of ignition. The "G...J3" versions are free from aluminum and/or magnesium and galvanized.

The dimensions are nominal dimensions which are subject to tolerances.

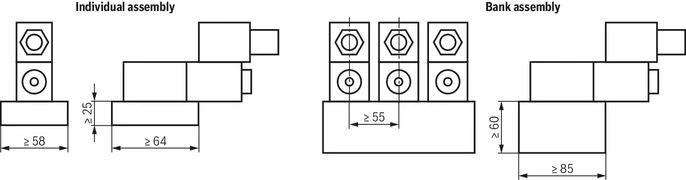

Installation conditions

(Dimensions in mm)

	Individual assembly	Bank assembly
Subplate dimensions	Minimum dimensions: Length ≥ 64, width ≥ 58, height ≥ 25	Minimum cross-section: Height ≥ 60, width ≥ 85
Thermal conductivity of the subplate	≥ 36.2 W/mK
Minimum distance between the longitudinal valve axes	≥ 55

Dimensions in mm

Notice:

Please observe the "Special conditions for safe use".

Accessories

Subplates

Downloads

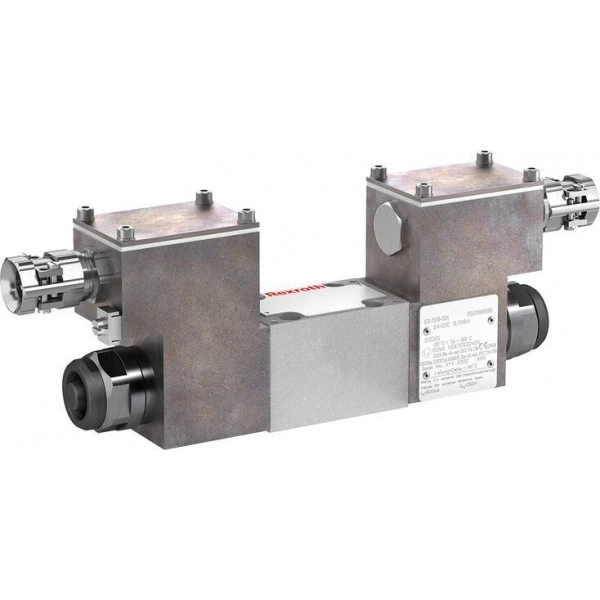

	Directional spool valves, direct operated, with solenoid actuation Data Sheet \| RE23178-XE \| 2020-11-01 \| English, United States \| PDF \| 750k Product Groups: Direct operated Type WE …XE
	Directional spool valves,direct operated,with solenoid actuation Manual \| RE23178-XE-B \| 2020-10-01 \| English \| PDF \| 2MB Product Groups: On/off valves Type WE6..6X/...XE...
	Explosion-protected hydraulic products for industrial and mobile applications Brochure \| R999000373 \| 2017-03-01 \| English \| PDF \| 5.8MB Product Groups: Pumps, CD - single rod cylinder, Proportional, high-response and servo valves, Axial piston pumps, Mobile controls Product overview

Мы предлагаем следующие способы доставки товара:

Самовывоз из пункта выдачи

Самостоятельное получение заказа в пункте выдачи. Дата и время получения заранее согласуется с менеджером магазина.
Отгрузка товара юридическим лицам осуществляется только при наличии печати или правильно оформленной и заполненной доверенности, наличии паспорта получателя.

Курьерская доставка по Москве

Доставка по адресу покупателя или до пункта приема транспортной компании в г. Москве. Дата и время доставки заранее согласуется с менеджером магазина.

Доставка транспортной компанией по России

Доставка транспортной компанией по России до пункта выдачи транспортной компании или до конечного адреса покупателя.

Мы предлагаем следующие способы оплаты товара:

Оплата наличными

Оплата за наличный расчет для физических и юридических лиц. После внесения денежных средств Покупатель подписывает товаросопроводительные документы и получает кассовый чек.

Безналичная оплата

Мы работаем с физическими и юридическими лицами за безналичный расчёт со 100% предоплатой с оформлением всех предусмотренных законодательством документов. Счёт на оплату направляется Покупателю на электронную почту после запроса счета через форму на сайте либо по электронной почте. Цена на заказанный товар действительна в течение 2 дней с момента оформления Заказа.

Электронные способы

Оплата Заказа электронными способами, в т.ч. банковскими картами. Оплата Заказа данным способом доступна запросом ссылки на оплату у нашего менеджера.

Если у вас возникнут вопросы по оформлению заказа, вы можете обратиться к нам, позвонив по телефону +7 495 137-07-02 или связавшись по электронной почте sale@boschrexroth-russia.ru. Мы гарантируем оперативный ответ на ваш запрос и предоставление наилучших условий от официального поставщика Bosch Rexroth.

Запрос цены или КП

Мы предоставляем официальную гарантию на всю поставляемую продукцию Bosch Rexroth.

Гарантийный сервис включает в себя:

Приемку продукции в сервисный центр для выполнения диагностики дефекта.
Ремонт продукции.
Доставку продукции до объекта заказчика.

Контакты гарантийного отдела:

Телефон: +7 495 137-07-02
E-mail: support@boschrexroth-russia.ru

Для расчета коммерческого предложения или получения счета на поставку оборудования и программного обеспечения Bosch Rexroth оставьте заявку в форме ниже или свяжитесь с отделом продаж по телефону +7 495 137-07-02 или электронной почте sale@boschrexroth-russia.ru. Мы гарантируем оперативный ответ на ваш запрос и предоставление наилучших условий от официального поставщика Bosch Rexroth.

Специалист по решениям Bosch Rexroth:

Окажет профессиональную консультацию.
Сообщит вашу цену на продукцию.
Сообщит информацию об актуальных акциях и скидках.
Подскажет ближайшее к вам отделение с наличием нужной продукции.
Согласует с вами возможную дату и время доставки.

Запрос цены или КП

Запрос цен, наличия или консультация

Пришлем актуальную информацию по ценам, скидкам, наличию товара на складе и срокам поставки

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

НовостиВсе новости

Bosch Rexroth A4FO: надежность в условиях высокого давления

Гидравлическое оборудование остается важной частью современных промышленных и строительных систем. Аксиально-поршневой насос Bosch Rexroth A4FO демонстрирует, как сочетание универсальности, долговечности и инженерной точности помогает решать сложные задачи, связанные с подачей гидравлической жидкост..

17 Января, 2025 Bosh Rexroth: Эффективность и надежность в одном решении

Синхронные моментные двигатели MBT130, представляющие серию MST130+MRT130 от Bosh Rexroth, выделяются рядом особенностей, которые могут быть важны для самых различных применений в автоматизации и промышленности. Кратко о характеристиках: - Максимальный крутящий момент до 180 Нм, что позвол..

14 Декабря, 2024 Bosh Rexroth HED 5-3X: Надежный контроллер для современных систем

Гидроэлектрические реле давления поршневого типа HED 5-3X от производителя Bosh Rexroth завоевали признание среди специалистов благодаря своим выдающимся характеристикам и функциональности. Эти устройства обеспечивают надежный контроль давления в различных промышленных системах. Серия компонентов..

16 Ноября, 2024 Bosch Rexroth - новая эра измерения давления в гидравлических системах

В условиях современного производства всегда важно обеспечивать стабильность и безопасность работы гидравлических систем. Преобразователь давления HM20-2X становится эффективным решением для этой задачи. Среди ключевых характеристик HM20-2X стоит выделить следующие - Серия компонент..

14 Октября, 2024 Boschrexroth Датчик давления HED 8 OA-2X/100K14: надежность и точность в контроле давления

Датчик давления Boschrexroth HED 8 OA-2X/100K14 (арт. R901102706) используется в различных промышленных приложениях, обеспечивая высокую точность и надежность измерений давления. Он способен функционировать в строгих условиях, что делает его незаменимым инструментом для автоматизации и управления пр..

13 Сентября, 2024 Bosh Rexort - аккумуляторы HAD оптимизируют энергосистемы

В мире гидропневматических систем появилась новинка, которая уже привлекла внимание специалистов. Гидропневматические аккумуляторы серии HAD демонстрируют инновационный подход к управлению энергией и стабилизации давления в различных системах, как мобильных, так и стационарных. Высокая эффективно..

23 Августа, 2024 Bosh Rexort представило двухходовой патронный клапан!

Двухходовой патронный клапан с активным управлением LC2A Bosch Rexroth представляет собой прецизионное гидравлическое устройство, разработанное для контроля и регулирования потока рабочей жидкости в системах гидравлики. Этот клапан работает по принципу двухпозиционного управления потоком, обеспечива..

17 Июля, 2024 Bosch Rexroth - надежный партнер для вашего бизнеса в области гидравлики!

Компания Bosch Rexroth предлагает широкий спектр продукции, включая гидронасосы, гидромоторы, гидроклапана, гидроцилиндры, пневмоцилиндры, клапаны, регуляторы, датчики и многое другое. Благодаря высокому качеству продукции и многолетнему опыту работы в отрасли, Bosch Rexroth является предпочтит..

20 Июня, 2024 Как правильно выбрать насос от BOSCH REXROTH?

В мире мобильной и промышленной гидравлики, где надежность и качество стоят на первом месте, насосы Bosch Rexroth выделяются как эталон долговечности и технического совершенства. Эти изделия, зарекомендовавшие себя в России и за её пределами, стали символом немецкого качества и профессионального под..

30 Мая, 2024 Bosch Rexroth – гидравлические шестерённые насосы серии AZPF

Гидравлические шестерённые насосы серии AZPF - это оборудование, которое обеспечивает преобразование механической энергии в гидравлическую с высоким КПД. Они обладают длительным сроком службы благодаря уплотнению зазоров и высокоточной технологии производства. Приводные валы в соответствии с межд..

8 Апреля, 2024 Bosch Rexroth на выставке LogiMAT

На выставке LogiMAT компания Bosch Rexroth представила передовые компоненты, подсистемы и системные решения для автоматизации и оптимизации логистики. Среди предложений компании - практические решения для трансмиссии и рабочих функций промышленных грузовиков и автономных мобильных роботов (AMR), вкл..

22 Марта, 2024 Bosch Rexroth открывает новые возможности в управлении машинами и подключении к IoT

Bosch Rexroth предлагает одну из самых производительных систем ЧПУ на рынке. Компания является лидером в области автоматизации и устанавливают стандарты в этой области. От датчиков и сервоприводов до революционной новой платформы, Bosch Rexroth предлагает широкий спектр решений для автоматизации. ..

16 Февраля, 2024

Нет отзывов об этом товаре.

Написать отзыв

Рейтинг
