2-way cartridge valves, directional functions LC (standard)

Затрудняетесь с выбором?

Оставьте ваш телефон, и наш специалист перезвонит вам

Артикул: RX7254

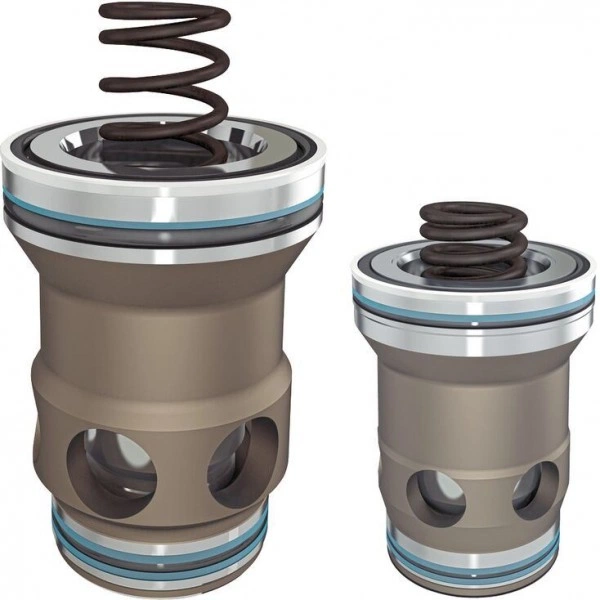

2-way cartridge valves, directional functions LC (standard)

Name: 2-way cartridge valves, directional functions LC (standard)
Brand: Bosch Rexroth
SKU: RX7254
Price: 2850 RUB
Availability: InStock

Доступно к заказу

Цена по запросу

Запросить КП

Получи КП от 5 лучших поставщиков

С указанием цены, наличия, сроков поставки и скидок.
И выбери подходящего.

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Description

Standard series
Size 16 … 160
Component series 6X, 2X, 7X
Maximum operating pressure 420 bar
Maximum flow 25000 l/min

Features

Valve poppet with or without damping nose
2 area ratios
6 different cracking pressures

Product description

2-way cartridge valves are elements that have been designed for a compact block design. The power section with connections A and B is installed into the control block in a receiving hole standardized according to ISO 7368 and closed with a cover. In most cases, the cover is also the connection from the control side of the power section to the pilot control valves.

By control with respective pilot control valves, the power section can be applied for pressure, directional and throttle functions or a combination of these functions. Particularly efficient solutions are realized by adjustment of the size to various flows of the individual ways of an actuator. The application of power sections of elements for multiple functions is very cost-effective.

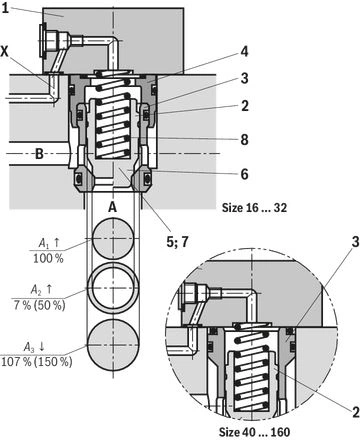

2-way cartridge valves generally consist of control cover (1) and installation kit (2). The control cover contains the control bores and optionally a stroke limitation function, a hydraulically controlled directional seat valve or a shuttle valve according to the required overall function. Additionally, electrically operated directional spool or seat valves can be installed at a control cover. The installation kit consists of a bushing (3), ring (4) (only up to NG32), valve poppet (5), optionally with damping nose (6) or without damping nose (7) as well as closing spring (8).

The function of 2-way cartridge valves is pressure-dependent. This way, three crucial pressurized areas are realized for the function. A1, A2, A3. The area at valve seat A1 is observed as 100 %. Depending on the version, the annulus area A2 realized by grading is 7 % or 50 % of area A1. The area ratio A1 : A2 is respectively either 14.3 : 1 or 2 : 1. The area A3 is identical to the sum of areas A1 + A2. Due to the different area ratios A1 : A2 and the resulting different annulus areas (A2), the area A3 is one time 107 % and another time 150 % of the area A1 at the seat, which is observed as 100 %.

In general, the following applies:

The areas A1 and A2 are effective in opening direction. The area A3 and the spring are effective in closing direction. The direction of action of the resulting force from the opening and closing forces determines the spool position of the 2-way cartridge valve.

The 2-way cartridge valves can be passed from A to B or from B to A. Pressurization of area A3 by pilot oil discharge from channel B or external pilot oil supply, channel A is blocked without leakage.

Type code

01	02	03	04	05	06		07
LC						/

01	Cartridge valve	LC
02	Size 16	16
	Size 25	25
	Size 32	32
	Size 40	40
	Size 50	50
	Size 63	63
	Size 80	80
	Size 100	100
	Size 125	125
	Size 160	160
Spool design 1)
03	A1 : A2 = 2 : 1 (A2 = 50 %)	A
03	A1 : A2 = 14.3 : 1 (A2 = 7 %)	B
Cracking pressure
04	0 bar (without spring)	00
	approx. 0.5 bar	05
	approx. 1 bar	10
	approx. 2 bar	20
	approx. 3 bar (NG125 only)	30
	approx. 4 bar (not NG125)	40
05	Valve poppet without damping nose	E
05	Valve poppet with damping nose	D
06	Component series 70 ... 79 (70 ... 79: unchanged installation and connection dimensions) (NG16 … 63)	7X
	Component series 60 … 69 (60 … 69: unchanged installation and connection dimensions) (NG80 … 100)	6X
	Component series 20 ... 29 (20 ... 29: unchanged installation and connection dimensions) (NG125 … 160)	2X
Seal material (observe compatibility of seals with hydraulic fluid used, see "Technical data")
07	NBR seals	no code
07	FKM seals	V

1)	See "Product description"

Technical data

general

Size			16	25	32	40	50	63	80	100	125	160
Weight		kg	0.25	0.5	1.1	1.9	3.9	7.2	13	27	44	75
Ambient temperature range	NBR seals	°C	-30 … +60
Ambient temperature range	FKM seals	°C	-20 … +60
MTTFD values according to EN ISO 13849 1)		Years	150

1)	For further details, see data sheet 08012

hydraulic

Size			16	25	32	40	50	63	80	100	125	160
Maximum operating pressure 1)	Anschluss A	bar	315 350 420
Maximum operating pressure 1)	Port B	bar	315 350 420
Maximum flow 2)		l/min	420	900	1500	2500	3500	6500	8500	13000	18000	25000
Hydraulic fluid			see table "Hydraulic fluid"
Hydraulic fluid temperature range	NBR seals	°C	-30 … +80
Hydraulic fluid temperature range	FKM seals	°C	-20 … +80
Viscosity range		mm²/s	2.8 … 500
Maximum admissible degree of contamination of the hydraulic fluid, cleanliness class according to ISO 4406 (c) 3)			Class 20/18/15

1)	dependent on the attached directional valve
2)	NG-dependent; see characteristic curves
3)	The cleanliness classes specified for the components must be adhered to in hydraulic systems. Effective filtration prevents faults and simultaneously increases the life cycle of the components.

Hydraulic fluid		Classification	Suitable sealing materials	Standards	Data sheet
Mineral oils		HL, HLP, HLPD, HVLP, HVLPD	NBR, FKM	DIN 51524	90220
Bio-degradable 1)	Insoluble in water	HETG	NBR, FKM	ISO 15380	90221
	Insoluble in water	HEES	FKM	ISO 15380
	Soluble in water	HEPG	FKM	ISO 15380
Flame-resistant	Water-free	HFDU (glycol base)	FKM	ISO 12922	90222
	Water-free	HFDU (ester base) 1)	FKM	ISO 12922	90222
	Containing water 1)	HFC (Fuchs Hydrotherm 46M, Petrofer Ultra Safe 620)	NBR	ISO 12922	90223
Important information on hydraulic fluids: For more information and data on the use of other hydraulicfluids, please refer to the data sheets above or contact us. There may be limitations regarding the technical valve data (temperature, pressure range, life cycle, maintenance intervals, etc.). Flame-resistant – containing water: Life cycle as compared to operation with mineral oil HL, HLP 30 … 100%. Maximum hydraulic fluid temperature 60 °C Bio-degradable and flame-resistant – containing water: If this hydraulic fluid is used, small amounts of dissolved zinc may get into the hydraulic system.

1)	Not recommended for corrosion-protected version "J3" (contains zinc)

Size of the annulus area

Surface in cm2	Version	Size
Surface in cm2	Version	16	25	32	40	50	63	80	100	125	160
A1	LC..A..	1,89	4,26	6,79	11,1	19,63	30,02	37,9	63,6	95	160,6
A1	LC..B..	2,66	5,73	9,51	15,55	26,42	41,28	52,8	89,1	133,7	224,8
A2	LC..A..	0,95	1,89	3,39	5,52	8,64	14,0	18,84	31,4	48	79,9
A2	LC..B..	0,18	0,43	0,67	1,07	1,85	2,90	3,94	5,9	9,3	15,7
A3	LC..A..	2,84	6,16	10,18	16,62	28,27	44,2	56,74	95	143	240,5
A3	LC..B..	2,84	6,16	10,18	16,62	28,27	44,2	56,74	95	143	240,5

Spool form (damping nose)

		Version	Size
		Version	16	25	32	40	50	63	80	100	125	160
Stroke	cm	LC..E..	0,9	1,17	1,4	1,7	2,1	2,3	2,4	3,0	3,8	5,0
Stroke	cm	LC..D..	0,9	1,17	1,4	1,9	2,3	2,8	3,0	3,8	4,8	6,5
Pilot volume	cm3	LC..E..	2,56	7,21	14,3	28,3	59,4	102	136	285	544	1203
Pilot volume	cm3	LC..D..	2,56	7,21	14,3	31,6	65,0	124	170	361	687	1563
Theoretical pilot flow 1)	l/min	LC..E..	15,4	43,3	86	170	356	612	816	1710	3264	7218
Theoretical pilot flow 1)	l/min	LC..D..	15,4	43,3	86	190	390	744	1020	2166	4122	9378

1)	Theoretical pilot flow for realization of a switching time of 10 ms

Notice:

Spools with damping nose are mainly used in applications with stroke limitation and spool position monitoring. Due to the better flow values, we recommend the spool without damping nose by default.

Cracking pressure in bar

	Version	Size
	Version	16	25	32	40	50	63	80	100	125	160
Direction of flow A to B	LC..A 00..	0,02	0,025	0,05	0,05	0,05	0,07	0,07	0,1	0,15	0,15
	LC..A 05..	0,35	0,35	0,36	0,35	0,37	0,31	0,44	0,43	0,43	0,45
	LC..A 10..	0,70	0,68	0,72	0,71	0,67	0,64	0,88	0,88	0,88	–
	LC..A 20..	2,03	2,18	2,12	2,02	2,01	2,0	1,75	1,75	1,76	1,94
	LC..A 30..	–	–	–	–	–	–	–	–	2,05	–
	LC..A 40..	3,50	3,90	3,80	4	4,11	3,8	3,13	3,04	–	4,42
	LC..B 00..	0,014	0,02	0,035	0,035	0,035	0,05	0,05	0,07	0,1	0,1
	LC..B 05..	0,25	0,26	0,26	0,25	0,28	0,23	0,31	0,31	0,31	0,32
	LC..B 10..	0,49	0,50	0,51	0,51	0,48	0,47	0,63	0,63	0,62	–
	LC..B 20..	1,44	1,62	1,52	1,44	1,5	1,5	1,26	1,25	1,25	1,4
	LC..B 30..	–	–	–	–	–	–	–	–	1,45	–
	LC..B 40..	2,48	2,90	2,70	2,86	3,05	2,8	2,25	2,17	–	3,35
Direction of flow B to A	LC..A 00..	0,04	0,05	0,1	0,1	0,1	0,14	0,14	0,2	0,30	0,33
	LC..A 05..	0,69	0,78	0,72	0,7	0,84	0,68	0,88	0,88	0,86	0,91
	LC..A 10..	1,38	1,53	1,42	1,43	1,47	1,37	1,77	1,78	1,73	–
	LC..A 20..	4,05	4,91	4,25	4,06	4,57	4,33	3,53	3,54	3,50	3,9
	LC..A 30..	–	–	–	–	–	–	–	–	4,0	–
	LC..A 40..	6,96	8,74	7,6	8,05	9,34	8,15	6,3	6,2	–	8,76
	LC..B 00..	0,24	0,25	0,5	0,5	0,5	0,8	0,7	1,0	1,5	1,5
	LC..B 05..	3,69	3,40	3,64	3,64	3,95	3,27	4,2	4,6	4,4	4,6
	LC..B 10..	7,43	6,69	7,24	7,37	6,88	6,62	8,4	9,4	8,9	–
	LC..B 20..	21,3	21,5	21,6	20,9	21,4	20,9	16,9	18,7	17,9	20
	LC..B 30..	–	–	–	–	–	–	–	–	20,7	–
	LC..B 40..	36,6	38,3	38,6	41,5	43,6	39,4	30,2	32,5	–	44,7

(For applications outside these values, please consult us!)

Diagrams/characteristic curves

(simulated with HLP46, ϑoil = 40±5 °C)

Without damping nose "E", A → B

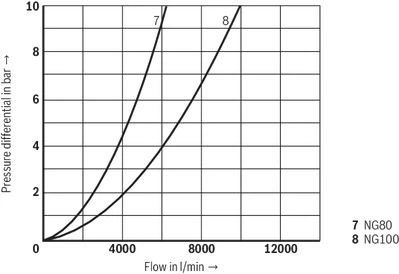

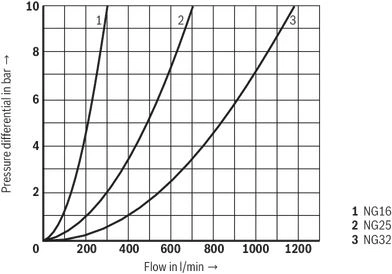

Without damping nose "E", B → A

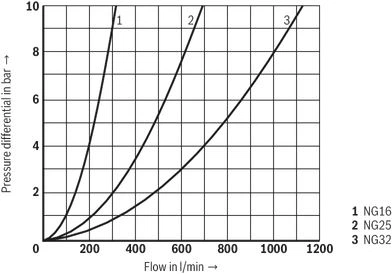

With damping nose “D”, A → B

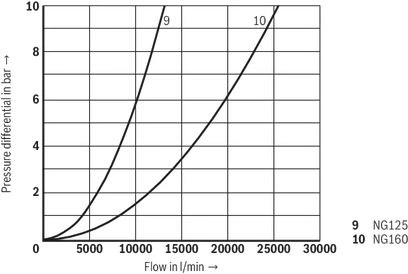

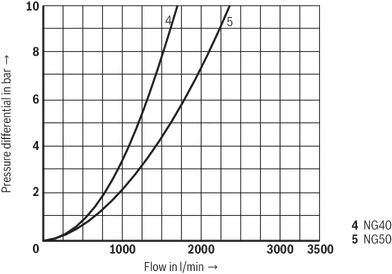

With damping nose "D", B → A

Notice:

The specified characteristic curves were simulated with 100% spool stroke and an aligned socket (see sketch under recommended socket alignment). The simulation results were validated by measurement results. The basis was an installation geometry with ØD3* (see installation under dimensions) and a simulation model according to ISO 4411/2008-10-01.

Recommended socket alignment

Size 16 … 32

Bore on bore

Size 40 ... 160

Bar on bore

Symbols/Circuit diagrams

Version "E"

Version “D”

Area ratio

A1 : A2 = 2 : 1

Version "…A.E…"

Area ratio

A1 : A2 = 14,3 : 1

Version "…B.E…"

Area ratio

A1 : A2 = 2 : 1

Version "…A.D…"

Area ratio

A1 : A2 = 14,3 : 1

Version "…B.D…"

Additional functions with special numbers see "Information".

Dimensions

Installation bore according to ISO 7368

Dimensions in mm

1	Depth of fit
2	Port B may be positioned around the central axis of port A. However, it must be observed that the mounting bores and the control bores are not damaged.

NG		16	25	32	40	50	63	80	100	125	160
ØD1H7	mm	32	45	60	75	90	120	145	180	225	300
ØD2	mm	16	25	32	40	50	63	80	100	150 1)	200 1)
ØD3	mm	16	25	32	40	50	63	80	100	125	160
(ØD3*) 2)	mm	25	32	40	50	63	80	100	125	160	250
ØD4H7		25	34	45	55	68	90	110	135	200	270
H1	mm	42.5	57	68.5	84.5	97.5	127	170.5	205.5	255	368
H2	mm	56	72	85	105	122	155	205	245	300	425
H2	mm	+ 0.1	+ 0.1	+ 0.1	+ 0.1	+ 0.1	+ 0.1	+ 0.1	+ 0.1	+ 0.15	+ 0.15
H3	mm	43	58	70	87	100	130	175	210	257	370
H3	mm	+ 0.2	+ 0.2	+ 0.2	+ 0.3	+ 0.3	+ 0.3	+ 0.4	+ 0.4	+ 0.5	+ 0.5
H5	mm	11	12	13	15	17	20	25	29	31	45
H6	mm	2	2.5	2.5	3	3	4	5	5	7	8
H6	mm	-	-	-	-	-	-	-	-	± 0.5	± 0.5
H7	mm	20	30	30	30	35	40	40	50	40	50
H8	mm	2	2.5	2.5	3	4	4	5	5	5.5	5.5
H8	mm	-	-	-	-	-	-	-	-	± 0.2	± 0.2
W	mm	0.05	0.05	0.1	0.1	0.1	0.1	0.1	0.1	0.1	0.1
Ro 1)	mm	2	2	2	4	4	4	4	4	4	6.3
Ru 1)	mm	1	1	1	1	1	1	1	1	1	1

1)	Maximum dimension
2)	Due to the use of a bore with ØD3, port B protrudes over the upper limit of the area intended in ISO 7368. This is, however, possible due to the sealing concept and reduces the pressure loss during flow through the valve. Thus, we recommend a bore with ØD3.

Information

Additional functions with special numbers (upon request)

Symbol	Type (examples)	Size	Description / special characteristic
	LC . A..D7X/-004	16 ... 50	With piston sealing (leakage-free) Larger spring installation space Special cover or intermediate cover "D19" required NG16 … 40: only with cracking pressure approx. 4 bar NG50 and 63: cracking pressure approx. 2 bar or higher; alternatively "without spring"
	LC . A..E7X/-004	16 ... 50
	LC . B..E7X/-004	16 ... 63
	LC . A..D6X/-104	80, 100	With piston sealing (leakage-free) as SO-004, however, no special cover required
	LC . A..E6X/-104	80, 100
	LC . B..E6X/-104	80, 100
	LC . A..D7X/-104	40 … 63
	LC . A..E7X/-104	40 … 63
	LC . A..E2X/-104	125, 160
	LC . A05D6X/-054	16	Pulling logic with open zero position Special cover (e.g. "D54") required
	LC . A20D6X/-054	25 ... 32
	LC . A05E6X/-054	16
	LC . A..E6X/-054	25 ... 80
	LC ./100 A20E6X/-054	32, 100
	LC . B05E6X/-054	12
	LC . B20E6X/-054	25
	LC . A20D7X/-054	50
	LC . A40D7X/-054	63
	LC . A20E7X/-054	50
	LC . A..E7X/-054	63
	LC …7X/-135	16 … 40	Larger spool clearance
	LC …7X/-146	16 … 40	Larger spool clearance With piston sealing (leakage-free) Larger spring installation space Special cover or intermediate cover "D19" required
	LC . A..D7X/-R10	16	As standard, however, larger bushing outer diameter D1 and D4 1 mm
	LC . A20D7X/-R10	25
	LC 1. A40E7X/-R10	16, 32
	LC . A..E7X/-R10	25, 63
	LC . A10E7X/-R10	40
	LC . A05E7X/-R10	50
	LC . B..D7X/-R10	25
	LC . B10D7X/-R10	32
	LC . B40E7X/-R10	25, 40
	LC . B..E7X/-R10	50, 63
	LC . A..D7X/-R20	16	As standard, however, larger bushing outer diameter D1 and D4 2 mm
	LC . A20D7X/-R20	25
	LC 1. A40E7X/-R20	16, 32
	LC . A..E7X/-R20	25, 63
	LC . A10E7X/-R20	40
	LC . A05E7X/-R20	50
	LC . B..D7X/-R20	25
	LC . B10D7X/-R20	32
	LC . B40E7X/-R20	25, 40
	LC . B..E7X/-R20	50, 63
	LC . XAB00E-7X/	16 … 63	Blind element without spool Channel A - B connected For use with available LFA cover or in connection with a cover "LFA . D-7X/FX99"
	LC . XAF00E-7X/	16 … 63	Blind element without spool Channel A - F connected Channel B closed For use with available LFA cover or in connection with a cover "LFA . D-7X/FX99"
	LC . X00E-7X/	16 … 63	Blind element without spool All channels blocked For use with available LFA cover or in connection with a cover "LFA . D-7X/FX99"

Downloads

2-way cartridge valves, directional functions
Data Sheet | RE21010 | 2017-05-01 | English | PDF | 3.2MB
Product Groups: Logic elements - directional function
Type LC (cartridge valves), type LFA (control cover)

Мы предлагаем следующие способы доставки товара:

Самовывоз из пункта выдачи

Самостоятельное получение заказа в пункте выдачи. Дата и время получения заранее согласуется с менеджером магазина.
Отгрузка товара юридическим лицам осуществляется только при наличии печати или правильно оформленной и заполненной доверенности, наличии паспорта получателя.

Курьерская доставка по Москве

Доставка по адресу покупателя или до пункта приема транспортной компании в г. Москве. Дата и время доставки заранее согласуется с менеджером магазина.

Доставка транспортной компанией по России

Доставка транспортной компанией по России до пункта выдачи транспортной компании или до конечного адреса покупателя.

Мы предлагаем следующие способы оплаты товара:

Оплата наличными

Оплата за наличный расчет для физических и юридических лиц. После внесения денежных средств Покупатель подписывает товаросопроводительные документы и получает кассовый чек.

Безналичная оплата

Мы работаем с физическими и юридическими лицами за безналичный расчёт со 100% предоплатой с оформлением всех предусмотренных законодательством документов. Счёт на оплату направляется Покупателю на электронную почту после запроса счета через форму на сайте либо по электронной почте. Цена на заказанный товар действительна в течение 2 дней с момента оформления Заказа.

Электронные способы

Оплата Заказа электронными способами, в т.ч. банковскими картами. Оплата Заказа данным способом доступна запросом ссылки на оплату у нашего менеджера.

Если у вас возникнут вопросы по оформлению заказа, вы можете обратиться к нам, позвонив по телефону +7 495 137-07-02 или связавшись по электронной почте sale@boschrexroth-russia.ru. Мы гарантируем оперативный ответ на ваш запрос и предоставление наилучших условий от официального поставщика Bosch Rexroth.

Запрос цены или КП

Мы предоставляем официальную гарантию на всю поставляемую продукцию Bosch Rexroth.

Гарантийный сервис включает в себя:

Приемку продукции в сервисный центр для выполнения диагностики дефекта.
Ремонт продукции.
Доставку продукции до объекта заказчика.

Контакты гарантийного отдела:

Телефон: +7 495 137-07-02
E-mail: support@boschrexroth-russia.ru

Для расчета коммерческого предложения или получения счета на поставку оборудования и программного обеспечения Bosch Rexroth оставьте заявку в форме ниже или свяжитесь с отделом продаж по телефону +7 495 137-07-02 или электронной почте sale@boschrexroth-russia.ru. Мы гарантируем оперативный ответ на ваш запрос и предоставление наилучших условий от официального поставщика Bosch Rexroth.

Специалист по решениям Bosch Rexroth:

Окажет профессиональную консультацию.
Сообщит вашу цену на продукцию.
Сообщит информацию об актуальных акциях и скидках.
Подскажет ближайшее к вам отделение с наличием нужной продукции.
Согласует с вами возможную дату и время доставки.

Запрос цены или КП

Запрос цен, наличия или консультация

Пришлем актуальную информацию по ценам, скидкам, наличию товара на складе и срокам поставки

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

НовостиВсе новости

Bosch Rexorth Gerotor pumps with constant displacement PGZ — особенности и сферы применения

Насосы Gerotor с постоянным рабочим объёмом PGZ представлены рамками размером 4 и 5, соответствующими размерам от 20 до 140 см³. Максимальное рабочее давление достигает 15 бар, а максимальный рабочий объём — 136,3 см³. Ключевые характеристики насосов PGZ включают в себя: - фикс..

29 Ноября, 2025 Bosch Rexort CDI+ VAC08 для эффективного управления двумя дисплеями в системах ctrlX IPC

Разделитель CDI+ VAC08 обеспечивает подключение одной или двух панелей управления DR или DE к блочному ПК PR с интерфейсом CDI+. Устройство позволяет выводить идентичное видео на оба дисплея в режиме клона, что упрощает контроль и мониторинг информации в реальном времени. Особенность конструкции ..

31 Октября, 2025 Bosch Rexort Electrohydraulic pump EHP – особенности и эксплуатационные преимущества

Electrohydraulic pump EHP представляет собой приводной агрегат с фиксированным насосом и электродвигателем, который широко применяется в транспортных средствах и системах для обработки грузов. Диапазон размеров насосов варьируется от 1.0 до 22, а номинальное напряжение составляет от 12 до 110 В, что..

29 Сентября, 2025 Bosch Rexroth CFL01.1-Q2: надёжная перекрёстная связь в системах автоматизации

В сфере промышленной автоматизации стабильный обмен данными между системами управления и приводами играет ключевую роль. Модуль Bosch Rexroth Перекрёстная связь (Sercos II) CFL01.1-Q2 показывает, как продуманная инженерия способна повысить эффективность и гибкость технологических процессов. Оснащ..

11 Августа, 2025 Bosch Rexroth CDI+ VAC08: распределение видеосигнала с управлением правами доступа

На производственных площадках и в распределительных шкафах всё чаще применяются устройства, позволяющие эффективно делить интерфейсы между несколькими дисплеями. Одним из таких решений стал разделитель CDI+ VAC08 из ассортимента Bosch Rexroth, работающий с системами ctrlX IPC. Устройство позволяе..

10 Июля, 2025 Bosch Rexroth Axial piston fixed motor A10FE series 52: высокая производительность и надежность в компактном решении

Axial piston fixed motor A10FE серии 52 от Bosch Rexroth представляет собой высокоэффективное решение для интеграции в механические редукторы, предоставляя ряд характеристик, которые делают его особенно привлекательным для различных применений. С номинальным давлением 280 бар и максимальным давление..

12 Июня, 2025 Bosch Rexroth: оперативность и надежность в каждой детали

Программа быстрой доставки многонасосов Bosch Rexroth демонстрирует высокую степень внимания к потребностям клиентов в быстром и качественном обслуживании. - Широкий ассортимент насосов позволяет выбрать оптимальное решение для различных промышленных приложений, удовлетворяя разнообразные пот..

24 Мая, 2025 Bosh Rexort: насосы PGZ справляются с задачами

В промышленных и мобильных гидросистемах всё чаще обращают внимание на стабильность работы при низком давлении — особенно в контуре охлаждения, фильтрации и смазки. На этом фоне героторные насосы с постоянным объёмом, такие как тип PGZ, остаются незаменимыми участниками многих технологических ..

19 Апреля, 2025 Bosch rexroth панель управления для станков с экранами 15,6 дюймов

В последнее время в производственной сфере наблюдается растущий интерес к специализированным панелям управления, которые способны удовлетворить индивидуальные требования пользователей. Одним из ярких примеров является панель управления от компании Boschrexroth, разработанная для устройств с диагонал..

18 Марта, 2025 BOSCH REXORT Z1S 6: эффективность и надежность в гидравлике

Проверочный клапан BOSCH REXORT Z1S 6 вызывает интерес благодаря своим характеристикам, которые делают его ценным элементом в гидравлических системах. С размером 6 и компонентной серией 4X, этот клапан способен работать при максимальном давлении до 350 бар, что гарантирует его надежность даже в самы..

22 Февраля, 2025 Bosch Rexroth A4FO: надежность в условиях высокого давления

Гидравлическое оборудование остается важной частью современных промышленных и строительных систем. Аксиально-поршневой насос Bosch Rexroth A4FO демонстрирует, как сочетание универсальности, долговечности и инженерной точности помогает решать сложные задачи, связанные с подачей гидравлической жидкост..

17 Января, 2025 Bosh Rexroth: Эффективность и надежность в одном решении

Синхронные моментные двигатели MBT130, представляющие серию MST130+MRT130 от Bosh Rexroth, выделяются рядом особенностей, которые могут быть важны для самых различных применений в автоматизации и промышленности. Кратко о характеристиках: - Максимальный крутящий момент до 180 Нм, что позвол..

14 Декабря, 2024

Нет отзывов об этом товаре.

Написать отзыв

Рейтинг
