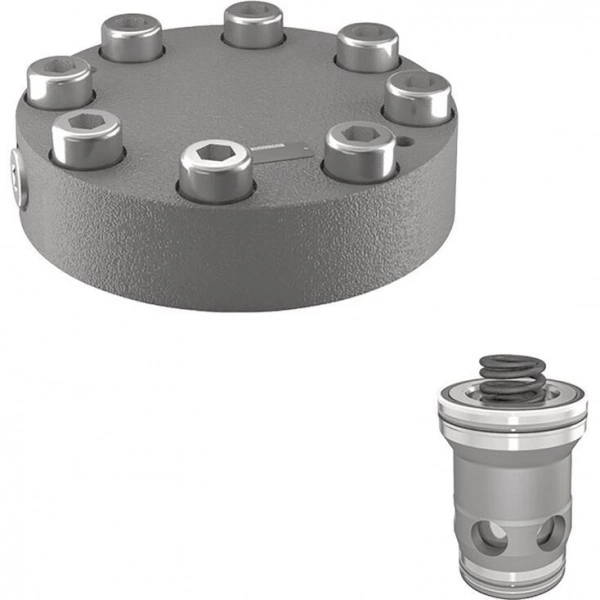

2-way cartridge valves, directional functions LC (high-pressure)

Name: 2-way cartridge valves, directional functions LC (high-pressure)
Brand: Bosch Rexroth
SKU: RX7253
Price: 2850 RUB
Availability: InStock

Доступно к заказу

Цена по запросу

Запросить КП

Получи КП от 5 лучших поставщиков

С указанием цены, наличия, сроков поставки и скидок.
И выбери подходящего.

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Description

High-pressure series
Size 16 … 100
Component series 6X, 7X
Maximum operating pressure 450 bar
Maximum flow 13000 l/min
Size 16 … 100
Component series 6X, 7X

Features

Cartridge valves for directional function

Product description

2-way cartridge valves are elements that have been designed for a compact block design. The power section with connections A and B is installed into the control block in a receiving hole standardized according to ISO 7368 and closed with a cover. In most cases, the cover is simultaneously the connection from the control side of the power section to the pilot control valves. By control with respective pilot control valves, the power section can be applied for pressure, directional and throttle functions or a combination of these functions. Particularly efficient solutions are realized by adjustment of the size to various flows of the individual ways of an actuator. The application of power sections of elements for multiple functions is very cost-effective.

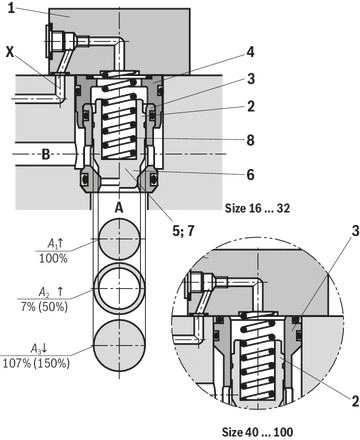

2-way cartridge valves generally consist of control cover (1) and installation kit (2). The control cover contains the control bores and optionally a stroke limitation function, a hydraulically controlled directional seat valve or a shuttle valve according to the required overall function. Additionally, electrically operated directional spool or seat valves can be installed at a control cover. The installation kit consists of a bushing (3), ring (4) (only up to NG32), valve poppet (5), optionally with damping nose (6) or without damping nose (7) as well as closing spring (8).

The function of 2-way cartridge valves is pressuredependent. This way, three crucial pressurized areas A1, A2, A3 are realized for the function. The area at the valve seat A1 is considered as 100 %. Depending on the version, the annulus area A2 realized by grading is 7 % or 50 % of area A1. The area ratio A1 : A2 is respectively either 14.3 : 1 or 2 : 1. The area A3 is identical to the sum of areas A1 + A2. Due to the different area ratios A1 : A2 and the resulting different annulus areas (A2), the area A3 is one time 107 % and another time 150 % of the area A1 at the seat, which is observed as 100 %.

In general, the following applies:

The areas A1 and A2 are effective in opening direction. The area A3 and the spring are effective in closing direction. The direction of action of the resulting force from the opening and closing forces determines the spool position of the 2-way cartridge valve.

The 2-way cartridge valves can be passed from A to B or from B to A. In case of pressurization of area A3 by pilot oil discharge from channel B or external pilot oil supply, channel A is blocked in a leakage-free manner.

Type code

01	02	03	04	05	06		07	08
LC						/	450	P

Type
01	Cartridge valve	LC
Size
02	Size 16	16
	Size 25	25
	Size 32	32
	Size 40	40
	Size 50	50
	Size 63	63
	Size 80	80
	Size 100	100
Spool design
03	A1 : A2 = 2 : 1 (A2 = 50 %) 1)	A
03	A1 : A2 = 14.3 : 1 (A2 = 7 %) 1)	B
Cracking pressure
04	0 bar (without spring)	00
	approx. 0.5 bar	05
	approx. 1 bar	10
	approx. 2 bar	20
	approx. 4 bar	40
Damping
05	Valve poppet without damping nose	E
05	Valve poppet with damping nose	D
Component series
06	Component series 70 ... 79 (70 ... 79: unchanged installation and connection dimensions) 2)	7X
06	Component series 60 … 69 (60 … 69: unchanged installation and connection dimensions) 3)	6X
Series
07	High-pressure series	450
Seal material
08	H-ECOPUR	P
08	Observe compatibility of seals with hydraulic fluid used. (Other seals upon request)

	1) see switching symbols
	2) Component series 7X for sizes 16...63
	3) Component series 6X for sizes 80 and 100

Technical data

general

Size		16	25	32	40	50	63	80	100
Weight	kg	0.25	0.5	1.1	1.9	3.9	7.2	13	27
Ambient temperature range	°C	-20 … +80
MTTFD values according to EN ISO 13849 1)	Years	150

1)	For further details, see data sheet 08012

hydraulic

Size			16	25	32	40	50	63	80	100
Maximum operating pressure 1)	Anschluss A	bar	315 350 450
Maximum operating pressure 1)	Port B	bar	315 350 450
Maximum flow 2)		l/min	13000
Hydraulic fluid			see table below
Hydraulic fluid temperature range		°C	-20 … +80
Viscosity range		mm²/s	2.8 … 500
Maximum admissible degree of contamination of the hydraulic fluid, cleanliness class according to ISO 4406 (c) 3)			Class 20/18/15 according to ISO 4406 (c)

1)	dependent on the attached directional valve
2)	NG-dependent; see characteristic curves
3)	The cleanliness classes specified for the components must be adhered to in hydraulic systems. Effective filtration prevents faults and simultaneously increases the life cycle of the components. For the selection of the filters, see www.boschrexroth.com/filter.

Hydraulic fluid		Classification	Suitable sealing materials	Standards	Data sheet
Mineral oils		HL, HLP	H-ECOPUR	DIN 51524	90220
Bio-degradable	Insoluble in water	HETG	H-ECOPUR	ISO 15380	90221
Bio-degradable	Insoluble in water	HEES	H-ECOPUR	ISO 15380	90221
Flame-resistant	Water-free	HFDU (glycol base)	H-ECOPUR	ISO 12922	90222
Flame-resistant	Water-free	HFDU (ester base)	H-ECOPUR	ISO 12922	90222
Important information on hydraulic fluids: For further information and data on the use of other hydraulic fluids, please refer to the data sheets above or contact us. There may be limitations regarding the technical valve data (temperature, pressure range, life cycle, maintenance intervals, etc.). Bio-degradable and flame-resistant: If this hydraulic fluid is used, small amounts of dissolved zinc may get into the hydraulic system.

Size of the annulus area
Surface in cm2	Version	Size
Surface in cm2	Version	16	25	32	40	50	63	80	100
A1	LC..A..	1,89	4,27	6,79	11,1	19,63	30,19	37,9	63,6
A1	LC..B..	2,66	5,73	9,51	15,55	26,42	41,28	52,8	89,1
A2	LC..A..	0,95	1,89	3,39	5,52	8,64	13,99	18,84	31,4
A2	LC..B..	0,18	0,43	0,67	1,07	1,85	2,90	3,94	5,9
A3	LC..A..	2,84	6,16	10,18	16,62	28,27	44,18	56,74	95
A3	LC..B..	2,84	6,16	10,18	16,62	28,27	44,18	56,74	95

Spool form (damping nose)
		Version	Size
		Version	16	25	32	40	50	63	80	100
Stroke	cm	LC..E..	0,9	1,17	1,4	1,7	2,1	2,3	2,4	3,0
Stroke	cm	LC..D..	0,9	1,17	1,4	1,9	2,3	2,8	3,0	3,8
Pilot volume	cm3	LC..E..	2,56	7,21	14,3	28,3	59,4	102	136	285
Pilot volume	cm3	LC..D..	2,56	7,21	14,3	31,6	65,0	124	170	361
Theoretical pilot flow 1)	l/min	LC..E..	15,4	43,3	86	170	356	612	816	1710
Theoretical pilot flow 1)	l/min	LC..D..	15,4	43,3	86	190	390	744	1020	2166

1)	Theoretical pilot flow for realization of a switching time of 10 ms

Notice:

Spools with damping nose are mainly used in applications with stroke limitation and spool position monitoring. Due to the better flow values, we recommend the spool without damping nose by default.

Cracking pressure in bar
	Version	Size
	Version	16	25	32	40	50	63	80	100
Direction of flow A to B	LC..A 00..	0,02	0,025	0,05	0,05	0,05	0,07	0,07	0,1
	LC..A 05..	0,35	0,35	0,36	0,35	0,37	0,31	0,44	0,43
	LC..A 10..	0,70	0,68	0,72	0,71	0,67	0,64	0,88	0,88
	LC..A 20..	2,03	2,18	2,12	2,02	2,01	2,0	1,75	1,75
	LC..A 30..	–	–	–	–	–	–	–	–
	LC..A 40..	3,50	3,90	3,80	4	4,11	3,8	3,13	3,04
	LC..B 00..	0,014	0,02	0,035	0,035	0,035	0,05	0,05	0,07
	LC..B 05..	0,25	0,26	0,26	0,25	0,28	0,23	0,31	0,31
	LC..B 10..	0,49	0,50	0,51	0,51	0,48	0,47	0,63	0,63
	LC..B 20..	1,44	1,62	1,52	1,44	1,5	1,5	1,26	1,25
	LC..B 30..	–	–	–	–	–	–	–	–
	LC..B 40..	2,48	2,90	2,70	2,86	3,05	2,8	2,25	2,17
Direction of flow B to A	LC..A 00..	0,04	0,05	0,1	0,1	0,1	0,14	0,14	0,2
	LC..A 05..	0,69	0,78	0,72	0,7	0,84	0,68	0,88	0,88
	LC..A 10..	1,38	1,53	1,42	1,43	1,47	1,37	1,77	1,78
	LC..A 20..	4,05	4,91	4,25	4,06	4,57	4,33	3,53	3,54
	LC..A 30..	–	–	–	–	–	–	–	–
	LC..A 40..	6,96	8,74	7,6	8,05	9,34	8,15	6,3	6,2
	LC..B 00..	0,24	0,25	0,5	0,5	0,5	0,8	0,7	1,0
	LC..B 05..	3,69	3,40	3,64	3,64	3,95	3,27	4,2	4,6
	LC..B 10..	7,43	6,69	7,24	7,37	6,88	6,62	8,4	9,4
	LC..B 20..	21,3	21,5	21,6	20,9	21,4	20,9	16,9	18,7
	LC..B 30..	–	–	–	–	–	–	–	–
	LC..B 40..	36,6	38,3	38,6	41,5	43,6	39,4	30,2	32,5

(For applications outside these values, please consult us!)

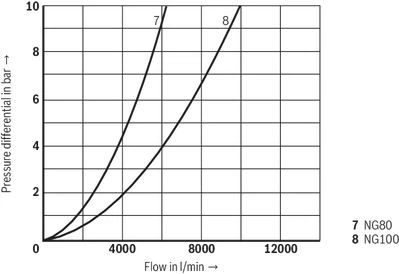

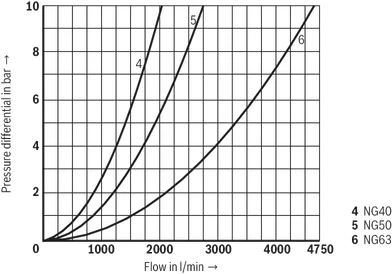

Diagrams/characteristic curves

(simulated with HLP46, ϑoil = 40±5 °C)

Notice:

The specified characteristic curves were simulated with 100% spool stroke and an aligned socket (see sketch under recommended socket alignment). The simulation results were validated by measurement results. The basis was an installation geometry with ØD3* (see installation under dimensions) and a simulation model according to ISO 4411/2008-10-01.

Recommended socket alignment:

Notice:

Symbols/Circuit diagrams

Version "E"

Version “D”

Area ratio

A1 : A2 = 2 : 1

Version "…A.E…"

Area ratio

A1 : A2 = 14,3 : 1

Version "…B.E…"

Area ratio

A1 : A2 = 2 : 1

Version "…A.D…"

Area ratio

A1 : A2 = 14,3 : 1

Version "…B.D…"

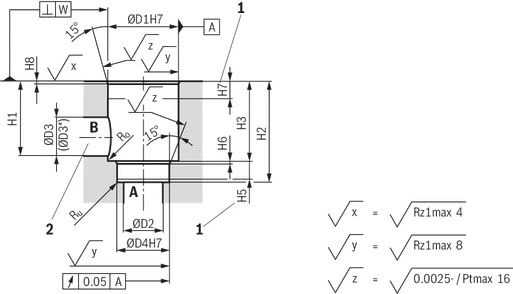

Dimensions

Installation bore according to ISO 7368

Dimensions in mm


Required surface quality of the valve contact surface

1	Depth of fit
2	Port B may be positioned around the central axis of port A. However, it must be observed that the mounting bores and the control bores are not damaged.

NG		16	25	32	40	50	63	80	100
ØD1H7	mm	32	45	60	75	90	120	145	180
ØD2	mm	16	25	32	40	50	63	80	100
ØD3 1)	mm	16 25	25 32	32 40	40 50	50 63	63 80	80 100	100 125
ØD4H7		25	34	45	55	68	90	110	135
H1	mm	42.5	57	68.5	84.5	97.5	127	170.5	205.5
H2	mm	56	72	85	105	122	155	205	245
H2	mm	+ 0.1	+ 0.1	+ 0.1	+ 0.1	+ 0.1	+ 0.1	+ 0.1	+ 0.1
H3	mm	43	58	70	87	100	130	175	210
H3	mm	+ 0.2	+ 0.2	+ 0.2	+ 0.3	+ 0.3	+ 0.3	+ 0.4	+ 0.4
H5	mm	11	12	13	15	17	20	25	29
H6	mm	2	2.5	2.5	3	3	4	5	5
H7	mm	20	30	30	30	35	40	40	50
H8	mm	2	2.5	2.5	3	4	4	5	5
W	mm	0.05	0.05	0.1	0.1	0.1	0.1	0.1	0.1
Ro 2)	mm	2	2	2	4	4	4	4	4
Ru 2)	mm	1	1	1	1	1	1	1	1

1)	Due to the use of a bore with ØD3, port B protrudes over the upper limit of the area intended in ISO 7368. This is, however, possible due to the sealing concept and reduces the pressure loss during flow through the valve. Thus, we recommend a bore with ØD3.
2)	Maximum dimension

Downloads

2-way cartridge valves, pressure and directional functions
Data Sheet | RE21030 | 2017-07-01 | English | PDF | 2.4MB
Product Groups: Logic elements - directional function, Logic elements - pressure function
Type LC (cartridge valves), Type LFA (control cover)
