Система ПЛК ILC, базирующаяся на интегрированном управления XM ILC – XM

Затрудняетесь с выбором?

Оставьте ваш телефон, и наш специалист перезвонит вам

Артикул: RX6882

Система ПЛК ILC, базирующаяся на интегрированном управления XM ILC – XM

Name: Система ПЛК ILC, базирующаяся на интегрированном управления XM ILC – XM
Brand: Bosch Rexroth
SKU: RX6882
Price: 2850 RUB
Availability: InStock

Доступно к заказу

Цена по запросу

Запросить КП

Получи КП от 5 лучших поставщиков

С указанием цены, наличия, сроков поставки и скидок.
И выбери подходящего.

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Description

Входы/выходы EtherCAT и встроен. Sercos
Входы/выходы PROFINET, EtherNet/IP, PROFIBUS и MultiEthernet, опционально
Простое расширение функций через модули расширения (коммуникация, технология)
Простая интеграция вх./вых. посредством прямого подключения модулей вх./вых. S20 или путем интеграции рассредоточенных станций вх./вых. через различные полевые шины
Быстрая обработка данных вх./вых. в процессе их поступления в ходе различных режимов работы (асинхронный режим, режим тактовой синхронизации, цикличный режим)

Особенности

Продолжительность циклов ПЛК до 250 мкс

Описание изделия

Семейство компактных платформ управления XM предлагает новейшие аппаратные технологии и надежную конструкцию корпуса в формате S20. Это решение объединяет высокую способность шины автоматизации Sercos работать в реальном времени с универсальностью и высокой производительностью устройств ввода-вывода S20 в единой модульной комплексной системе автоматизации.

Технические данные

Система управления

Тип			XM21	XM22	XM42
Конструкция			Встроенная система управления
Исполняющая система	Интегрированная система ПЛК		●	●	●
Многозадачность			●	●	●
Управление данными	Коды, данные, поддерживаемые данные, данные пользователя		●	●	●
Сохранение	Проект для загрузки		●	●	●
	Проект ПЛК в виде сжатого архива		●	●	●
	Данные пользователя во внутренней памяти и на съемном носителе		●	●	●
Поддержка	Модуль расширения		3	3	3
Поддержка	Системные события		●	●	●
Накопитель пользователя	Общее: коды, данные	МБ	36	36	1024
Остаточная память 1)	Общее: Система, пользователь	кБ	128	128	4096
Процессор			Atom	Atom	Core i3
Общий объем памяти		ГВ	0,5	0,5	2
Операционная система			Wind River Systems VxWorks	Wind River Systems VxWorks	Wind River Systems VxWorks
Диагностика и настройки на месте
Индикация состояний (загрузка, Sercos, тест)	Светодиод (XM) или система Tray Application (VPB40.4)		●	●	●
Ошибки, предупреждения, сообщения, сброс системных настроек	Светодиод (XM) или система Tray Application (VPB40.4)		●	●	●
Настройки Ethernet (IP-адрес)	First Touch		●	●	●
Контроль напряжения, схема безопасности	LED		●	●	●
Сервисный инструмент WebAssistant/First Touch	Проектирование на базе Web		●	●	●
Протоколы для автоматических процессов
OPC UA	Server/Client		○	○	○
BACnet	Server/Client		○	○	○
MQTT	Broker		○	○	○
Встроенные интерфейсы связи
Sercos	Шина автоматики		●	●	●
Входы/выходы EtherCAT			○	○	○
PROFINET IO	Controller (Master)		-	-	○
PROFINET IO	Device (Slave)		-	-	○
EtherNet/IP	Scanner (Master)		-	-	○
EtherNet/IP	Adapter (Slave)		-	-	○
Ethernet TCP/IP			●	●	●
Канал управления	Ethernet TCP/UDP/IP		●	●	●
USB Host/Device	Встроенный		●	●	●
Модули расширения (PCIe)
Количество			3	3	3
Шина Profibus ведущее/ведомое устройство			○	○	○
Контроллер/устройство PROFINET			○	○	○
Сканер/адаптер EtherNet/IP			○	○	○
SafeLogic	Система обеспечения безопасности по IEC 61508 (SIL 3) и EN ISO 13849-1 (PL e/Кат. 4)		○	○	○
HMI
VR, PR/DR	Ethernet TCP/IP, OPC UA		○	○	○
Вход/выход
Тип			XM21	XM22	XM42
Возможность локального подсоединения к системе управления
S20 (цифровые, аналоговые, реле, технология, обмен данными, безопасность)	64 байта, макс. 63 входа/выхода		○	○	○
Децентрализованно, подключение через шинный интерфейс S20 (IP20)
Sercos	Встроенный		○	○	○
Входы/выходы EtherCAT	Встроенный		○	○	○
PROFIBUS	Модуль расширения		○	○	○
EtherNet/IP	Модуль расширения/встраиваемый		○/-	○/-	○/○
PROFINET	Модуль расширения/встраиваемый		○/-	○/-	○/○
Децентрализованно, подключение через шинный интерфейс S67E (IP67)
Sercos	Встроенный		○	○	○
PROFINET	Встроенный		○	○	○
Логическое управление
Тип			XM21	XM22	XM42
Исполняющая система ПЛК
Ядро Logic 2G	Согласно IEC 61131-3 с дополнениями		●	●	●
Структура программы	Согласно IEC 61131-3		●	●	●
Загрузка и выполнение приложений IEC-61131-3			●	●	●
Управление заданиями
Свободная конфигурация задач (приоритет 0–20)	Циклические, автономные, управляемые событием, управляемые внешним событием		20	20	20
Обработка изображения процесса ввода/вывода	Синхронизация цикла		●	●	●
Обработка изображения процесса ввода/вывода	Синхронизация такта		●	●	●
Время цикла ПЛК	Синхронно с тактом системы	мс	≥ 1	≥ 1	≥ 1
Время обработки ПЛК
Стандартное время выполнения 1000 инструкций	Комбинация команд (реальные, целочисленные, булевы и пр.)	мкс	26	13	2
	Булевы операции	мкс	5	5	4
	Операции со словами	мкс	5	5	1
Диагностика
Тип			XM21	XM22	XM42
Диагностика (состояние, предупреждение, ошибка)	Функциональные блоки (программа)		●	●	●
	Доступ к параметрам диагностической памяти (программа)		●	●	●
	Локально через индикацию состояния (управляющее аппаратное обеспечение)		●	●	●
	Контроль осей (напр. мощность, датчики, предельные значения)		●	●	●
	Диагностическая память (64 КБ, макс. 999 сообщений)		●	●	●
Монитор отладки для IEC-приложений			●	●	●
Проектирование и управление
Тип			XM21	XM22	XM42
IndraWorks	Средство проектирования		○	○	○
First Touch	Ввод в эксплуатацию на базе интернет-технологий		●	●	●
WebAssistant (инжиниринг через Интернет)
Тип			XM21	XM22	XM42
Функция			WebAssistant представляет собой веб-интерфейс для технического обслуживания, сервиса и диагностики систем автоматизации MLC/ILC. Веб-сайты доступны непосредственно с блока управления и очень просто открываются через стандартный браузер. При этом WebAssistant автоматически адаптируется к разрешению браузера. Пользовательский интерфейс, оптимально отвечающий требованиям сенсорного управления, можно расширить с помощью универсальной инженерной среды программирования в соответствии с пожеланиями клиента.
Предварительно созданный веб-интерфейс			●	●	●
Возможность расширения в соответствии с пожеланиями заказчика	С универсальной инженерной средой программирования IndraWorks		○	○	○
Встроенный веб-сервер на блоке управления	Визуализация с помощью стандартного веб-браузера		●	●	●
Базовые веб-технологии	HTML5		●	●	●
Базовые веб-технологии	JavaScript		●	●	●

1)	50 % — для свободного использования пользователем ПЛК, 50 % — зарезервировано для приложения управления движением

Пояснения
• Стандарт
○ Опция
▼ В подготовке

Компоненты

Встроенные системы управления

XM21

Встроенные системы управления

XM21

ЦП: Intel ATOM E620 600 МГц
Встроенное ведущее устройство Sercos с продолжительностью цикла 250 мкс
Гигабитный Ethernet, USB-концентратор и устройство, слот для SD-карты, диагностический светодиод
Возможности модульного расширения с использованием модулей расширения и модулей ввода/вывода
Идеально подходит для централизованных и распределенных топологий управления
Масштабирование по мощности и объему функций, новейшее поколение чипов
Надежная конструкция с расширенным температурным диапазоном
Простая, гибкая интеграция входов/выходов
Опциональное расширение дополнительными модулями (коммуникация, безопасность)
Степень защиты IP20

Руководство по эксплуатации
Safety and Security Instructions

Встроенные системы управления

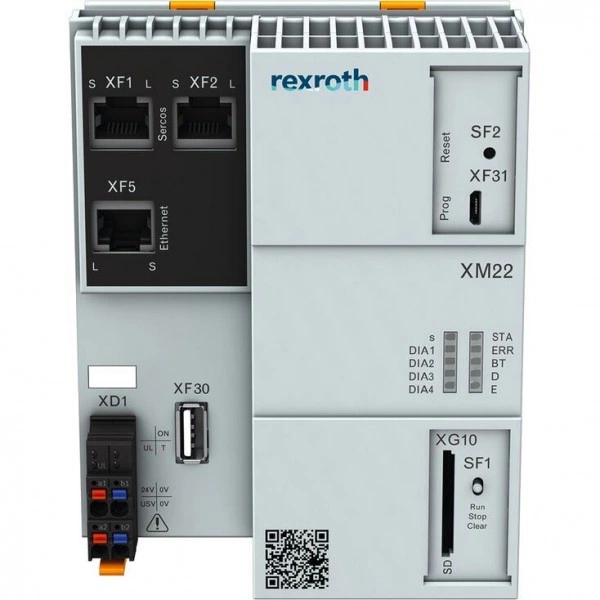

XM22

Встроенные системы управления

XM22

ЦП: Intel ATOM E660 1300 МГц
Встроенное ведущее устройство Sercos с продолжительностью цикла 250 мкс
Гигабитный Ethernet, USB-концентратор и устройство, слот для SD-карты, диагностический светодиод
Возможности модульного расширения с использованием модулей расширения и модулей ввода/вывода
Идеально подходит для централизованных и распределенных топологий управления
Масштабирование по мощности и объему функций, новейшее поколение чипов
Надежная конструкция с расширенным температурным диапазоном
Простая, гибкая интеграция входов/выходов
Опциональное расширение дополнительными модулями (коммуникация, безопасность)
Степень защиты IP20

Руководство по эксплуатации
Safety and Security Instructions
Сертификация
Сертификация

Встроенные системы управления

XM42

Встроенные системы управления

XM42

ЦП: Intel Core i, Dual Core, 6-е поколение, 2,3 ГГц
Встроено: Sercos Master (Sercos, входы/выходы EtherCAT)
Встроено: Multi-Ethernet (PROFINET, EtherNet/IP)
Гигабитный Ethernet, USB-концентратор и устройство, слот для SD-карты, диагностический светодиод
Возможности модульного расширения с использованием модулей расширения и модулей ввода/вывода
Масштабирование по мощности и объему функций, новейшее поколение чипов
Надежная конструкция с расширенным температурным диапазоном
Простая, гибкая интеграция входов/выходов
Опциональное расширение дополнительными модулями (коммуникация, безопасность)
Степень защиты IP20

Руководство по эксплуатации
Safety and Security Instructions
