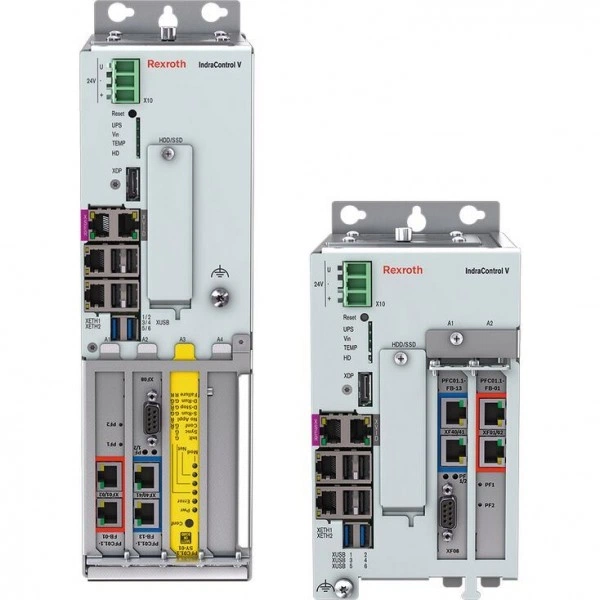

Система ПЛК ILC, базирующаяся на аппаратном обеспечении промышленного ПК VPB ILC – VPB
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Description
- Комплексная система управления с быстрой обработкой технологических данных и максимальной производительностью ПЛК
- Windows 7/10 и пригодная для IoT система ПЛК на одном оборудовании
- Модульные возможности расширения со съемной картой PCIe
Описание изделия
На базе VPB40 платформа ILC предлагает эффективное и универсальное решение для управления процессами с промышленного ПК. В дополнение к приложению ПЛК на этом же аппаратном обеспечении могут работать высокопроизводительные программные инструменты для визуализации, обработки технологических данных, анализа и составления отчетов. Встроенный гипервизор распределяет аппаратные ресурсы блочного ПК, предназначенного для работы в электрошкафах, между пригодной для IoT системой ПЛК ILC и открытой операционной системой Windows 7/10.
Технические данные
Система управления
| Тип | VPB40.4 | ||
| Конструкция | Распределительный шкаф PC | ||
| Исполняющая система | Интегрированная система ПЛК | ● | |
| Многозадачность | ● | ||
| Управление данными | Коды, данные, поддерживаемые данные, данные пользователя | ● | |
| Сохранение | Проект для загрузки | ● | |
| Проект ПЛК в виде сжатого архива | ● | ||
| Данные пользователя во внутренней памяти и на съемном носителе | ● | ||
| Поддержка | Модуль расширения 1) | 4 | |
| Системные события | ● | ||
| Гнезда | PCI Express (PCIe) | 4 | |
| Накопитель пользователя | Общее: коды, данные | МБ | 64 |
| Остаточная память 2) | Общее: Система, пользователь | кБ | 2048 |
| Процессор | Core i7 | ||
| Общий объем памяти | ГВ | 16 | |
| Операционная система | Wind River Systems VxWorks и Microsoft Windows 7/10, режим гипервизора | ||
| Диагностика и настройки на месте | |||
| Индикация состояний (загрузка, Sercos, тест) | Светодиод (XM) или система Tray Application (VPB40.4) | ● | |
| Ошибки, предупреждения, сообщения, сброс системных настроек | Светодиод (XM) или система Tray Application (VPB40.4) | ● | |
| Настройки Ethernet (IP-адрес) | First Touch | ● | |
| Сервисный инструмент WebAssistant/First Touch | Проектирование на базе Web | ● | |
| Протоколы для автоматических процессов | |||
| OPC UA | Server/Client | ○ | |
| BACnet | Server/Client | ○ | |
| MQTT | Broker | ○ | |
| Встроенные интерфейсы связи | |||
| Sercos | Шина автоматики | ● | |
| Ethernet TCP/IP | ● | ||
| Канал управления | Ethernet TCP/UDP/IP | ● | |
| USB Host/Device | Встроенный | ● | |
| Внешний сервисный монитор | DisplayPort | ● | |
| Видеоинтерфейс | CDI + LongDistanceVideo 100 м, одножильный кабель | ● | |
| Модули расширения (PCIe) | |||
| Количество 1) | 4 | ||
| Входы/выходы Master EtherCAT | ● | ||
| Шина Profibus ведущее/ведомое устройство | ● | ||
| Контроллер/устройство PROFINET | ● | ||
| Сканер/адаптер EtherNet/IP | ● | ||
| SafeLogic | Система обеспечения безопасности по IEC 61508 (SIL 3) и EN ISO 13849-1 (PL e/Кат. 4) | ○ | |
| HMI | |||
| VR, PR/DR | Ethernet TCP/IP, OPC UA | ○ | |
| Вход/выход | |||
| Тип | VPB40.4 | ||
| Децентрализованно, подключение через шинный интерфейс S20 (IP20) | |||
| Sercos 1) | Встроенный | ● | |
| PROFIBUS | Модуль расширения | ○ | |
| EtherNet/IP | Модуль расширения/встраиваемый | ○ | |
| PROFINET | Модуль расширения/встраиваемый | ○ | |
| Децентрализованно, подключение через шинный интерфейс S67E (IP67) | |||
| Sercos | Встроенный | ○ | |
| PROFINET | Встроенный | ○ | |
| Логическое управление | |||
| Тип | VPB40.4 | ||
| Исполняющая система ПЛК | |||
| Ядро Logic 2G | Согласно IEC 61131-3 с дополнениями | ● | |
| Структура программы | Согласно IEC 61131-3 | ● | |
| Загрузка и выполнение приложений IEC-61131-3 | ● | ||
| Управление заданиями | |||
| Свободная конфигурация задач (приоритет 0–20) | Циклические, автономные, управляемые событием, управляемые внешним событием | 20 | |
| Обработка изображения процесса ввода/вывода | Синхронизация такта | ● | |
| Время цикла ПЛК | Синхронно с тактом системы | мс | ≥ 1 |
| Синхронно с циклом Sercos | мс | ≥ 0,25 | |
| Время обработки ПЛК | |||
| Стандартное время выполнения 1000 инструкций | Комбинация команд (реальные, целочисленные, булевы и пр.) | мкс | 2 |
| Булевы операции | мкс | 4 | |
| Операции со словами | мкс | 1 | |
| Диагностика | |||
| Тип | VPB40.4 | ||
| Диагностика (состояние, предупреждение, ошибка) | Функциональные блоки (программа) | ● | |
| Доступ к параметрам диагностической памяти (программа) | ● | ||
| Локально через индикацию состояния (управляющее аппаратное обеспечение) | ● | ||
| Контроль осей (напр. мощность, датчики, предельные значения) | ● | ||
| Диагностическая память (64 КБ, макс. 999 сообщений) | ● | ||
| Монитор отладки для IEC-приложений | ● | ||
| Проектирование и управление | |||
| Тип | VPB40.4 | ||
| IndraWorks | Средство проектирования | ○ | |
| WebAssistant (инжиниринг через Интернет) | |||
| Тип | VPB40.4 | ||
| Функция | WebAssistant представляет собой веб-интерфейс для технического обслуживания, сервиса и диагностики систем автоматизации MLC/ILC. Веб-сайты доступны непосредственно с блока управления и очень просто открываются через стандартный браузер. При этом WebAssistant автоматически адаптируется к разрешению браузера. Пользовательский интерфейс, оптимально отвечающий требованиям сенсорного управления, можно расширить с помощью универсальной инженерной среды программирования в соответствии с пожеланиями клиента. | ||
| Предварительно созданный веб-интерфейс | ● | ||
| Возможность расширения в соответствии с пожеланиями заказчика | С универсальной инженерной средой программирования IndraWorks | ○ | |
| Встроенный веб-сервер на блоке управления | Визуализация с помощью стандартного веб-браузера | ● | |
| Базовые веб-технологии | HTML5 | ● | |
| JavaScript | ● | ||
| 1) | PCIe |
| 2) | 50 % — для свободного использования пользователем ПЛК, 50 % — зарезервировано для приложения управления движением |
| Пояснения |
| • Стандарт |
| ○ Опция |
| ▼ В подготовке |
Компоненты
Промышленный компьютер Box-PC
VPB
Промышленный компьютер Box-PC
VPB
- Компактная конструкция
- Оптимизированная под шкаф управления конструкция, частично без вращающихся элементов
- Широкий спектр интерфейсов для видео, памяти, сетевой интеграции
- Возможности адаптации с дополнительными гнездами
- Операционная система Windows 7, 10
