Bosch Rexroth — гидравлическая энергия без потерь

В гидравлических системах промышленного оборудования и мобильной техники ключевую роль играют насосы, преобразующие механическую энергию вращения в поток рабочей жидкости под давлением. От эффективности этого преобразования напрямую зависят тепловой режим системы и общие эксплуатационные расходы. Специалисты по гидравлике отмечают, что ведущие производители достигают высокой эффективности за счет точного изготовления и специальных конструктивных решений, позволяющих минимизировать внутренние утечки.

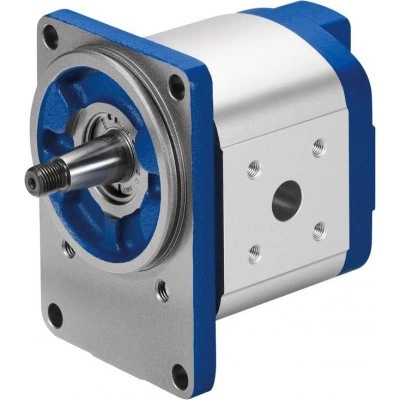

Одним из примеров такого подхода является насос External gear pump High Performance AZPN от Bosch Rexroth, относящийся к платформе N — одному из четырех типоразмерных рядов внешних шестеренных насосов этого производителя.

Рабочие параметры и серийность

Насос имеет фиксированный рабочий объем (нерегулируемый) и доступен в размерах от 20 до 36 см³/об. Он рассчитан на длительную работу при непрерывном давлении до 250 бар с возможностью кратковременного повышения до 280 бар при пиковых нагрузках. Устройство производится крупными партиями, что, как отмечают инженеры по закупкам, обеспечивает стабильно высокое качество и предсказуемые характеристики от партии к партии, что важно для серийных производителей техники.

Конструкция и долговечность

Конструктивно насос состоит из пары зубчатых колес, установленных в подшипниковых втулках, и корпуса с передней и задней крышками. Ведущий вал выходит через переднюю крышку и уплотняется стандартным сальником. Опорные нагрузки воспринимаются подшипниками скольжения (slide bearings), которые спроектированы специально для высоких давлений. Специалисты по ремонту гидравлики отмечают, что такие подшипники обладают хорошими аварийными характеристиками при работе, особенно на низких оборотах, когда формирование полноценного масляного клина затруднено.

Зубчатые колеса имеют 12 зубьев, что позволяет минимизировать пульсацию потока и снизить уровень шума — важный фактор для оборудования, работающего вблизи оператора или в жилых зонах.

Уплотнение и эффективность

Герметизация рабочих камер осуществляется за счет сил, зависящих от рабочего давления, что обеспечивает оптимальный КПД. Давление, возникающее в рабочих камерах, передается на внешнюю сторону подшипниковых втулок через специально спроектированные поля давления. Это прижимает втулки к торцам шестерен, уменьшая зазоры и снижая перетечки рабочей жидкости из зоны высокого давления в зону низкого. Области высокого давления ограничены специальными уплотнениями. Зазор между зубьями шестерен и корпусом также минимизирован с учетом создаваемого давления.

Такая конструкция — давление-зависимое уплотнение зазоров в сочетании с высокоточной технологией производства — позволяет Rexroth достигать очень высокой эффективности и снижать тепловые потери, что является центральной задачей для внешних шестеренных насосов.

Конфигурация и адаптация

Насос относится к версии High-Performance. В линейке также доступны исполнения Standard, SILENCE и SILENCE PLUS. Ведущие валы могут быть выполнены по стандартам ISO или SAE, также возможны индивидуальные решения под требования конкретного заказчика. Присоединительные отверстия для линий могут быть выполнены под фланцевое соединение или под резьбу. Допускается комбинация нескольких насосов в один агрегат (многопоточная конструкция), что позволяет питать несколько независимых гидравлических контуров от одного привода.

Как отмечают системные интеграторы, наличие различных типоразмеров в рамках одной платформы N, достигаемых разной шириной шестерен, упрощает унификацию компонентов при разработке линеек техники разной мощности. Возможность выбора различных фланцев, валов, клапанных коробок и комбинаций насосов делает платформу гибким инструментом для проектирования гидравлических систем в мобильной и стационарной технике.
