2VA - 2D linear gantry CMS-2VA-21-2

Name: 2VA - 2D linear gantry CMS-2VA-21-2
Brand: Bosch Rexroth
SKU: RX8973
Price: 2850 RUB
Availability: InStock

Доступно к заказу

Цена по запросу

Запросить КП

Получи КП от 5 лучших поставщиков

С указанием цены, наличия, сроков поставки и скидок.
И выбери подходящего.

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Description

Flexible: 5 predefined axis combinations - diverse handling tasks
Simple: Quick product selection with LinSelect, configuration with 3D preview
Ready to install: All components from a single source - delivered pre-assembled
Complete: Mechanics + electric drive package incl. attachments, optional: energy chains, cables
Time-saving, user-friendly, expandable: Smart Function Kit software

Product description

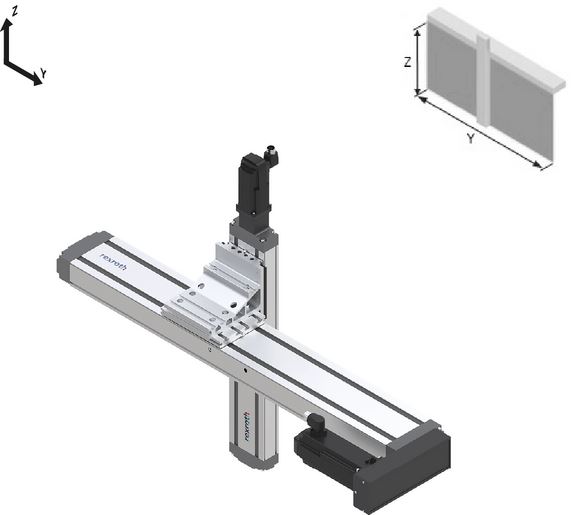

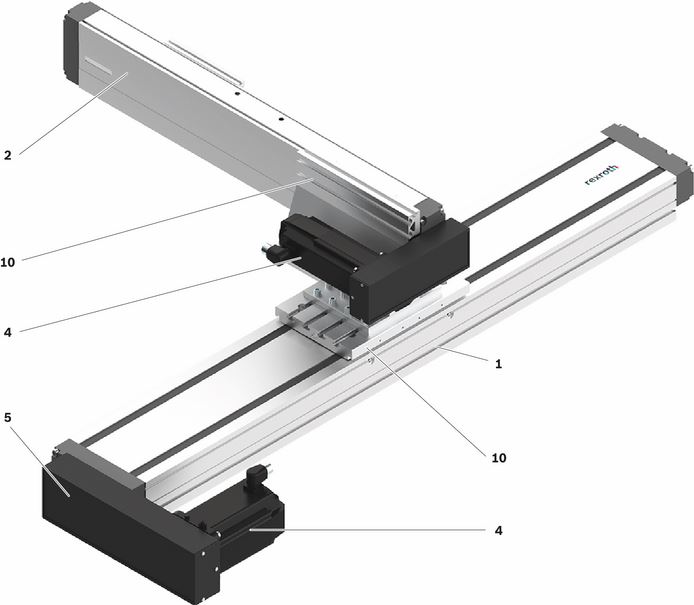

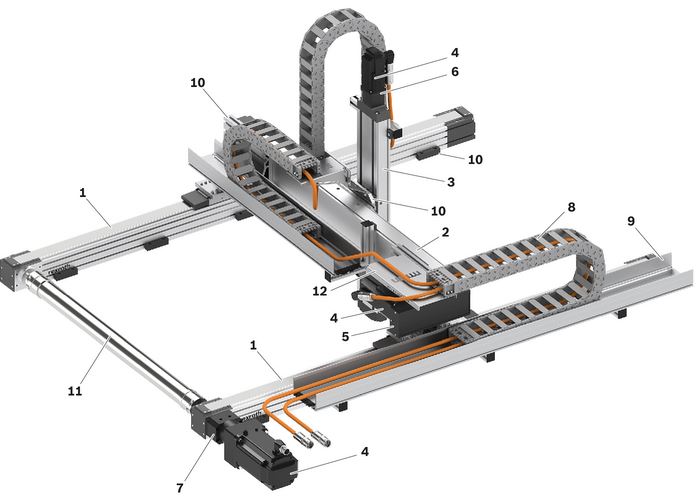

Example layout

1 X-axis/axes

2 Y-axis

3 Z-axis

4 Motor (connection e.g. via belt side drive (5), flange and coupling (6), gearing (7)

5 Timing belt side drive

6 Flange and coupling

7 Gearing

8 Cable drag chain

9 Storage tray

10 Connection elements (e.g. angle brackets, connection plate, clamping fixtures, etc.)

11 Connecting shaft

12 Cleated sheet

2D linear gantries cover applications with horizontal and vertical motion direction.

Compact modules with the drive versions of ball screw assembly or toothed belt drive are available for the x-axis.

8 sizes

Technical data

Technical notes

Maximum travel range

The travel ranges of the individual axes determine the maximum travel range of the multi-axis system as travel range limits without stroke reserves.

Any excess travel required as a safety distance in the end positions of the individual axes depends on the application and must therefore be taken into account accordingly by the user.

Therefore, the effectively usable working range is usually smaller than the maximum available travel range.

Example: Travel range 3-axis combination

Technical Data

Type		2VA-21
Axis		Z		Y
Linear axis		CKK-090-NN-1			CKR-110-NN-1
BASA: do x P		12 x 2	12 x 5	12 x 10	-
Toothed belt: Gear ratio i		-			5	10
vmax	m/s	0.23	0.57	1.13	5
Mp_max	Nm	0.79	2.39	4.42	2.7	1.4
amax	m/s²	15
smin	mm	40			220
smax	mm	600			3000
Motor attachment		Flange/coupling			Gearbox
Motor		MS2N03			MS2N04
mex_max	kg	10

Values for maximum travel speed vmax, maximum drive torque MP_max and maximum payload mex_max valid at minimum travel range.

For longer travels, length-dependent reduction for vmax and MP_max for linear axes with ball screw drive as well as a reduction of mex_max depending on travel range and dynamics.

Normal operating conditions

Type	2VA-21
Permissible ambient temperature with Rexroth servo motor 1)	0 °C ... +40 °C
Permissible ambient temperature for mechanical system 2)	-10 °C ... +50 °C

1)	Performance losses from 40°C
2)	No passing below the dew point

Note: Application of dirt is not permitted!

Legend

Symbol	Description	Unit
amax	Maximum acceleration travel	m/s2
d0	Nominal diameter of ball screw drive	mm
i	Timing belt side drive gear ratio	-
mex_max	Maximum permissible payload of the multi-axis system	kg
Mp_max	Maximum drive torque	Nm
P	Lead	mm
smax	Maximum travel range	mm
smin	Minimum travel	mm
vmax	Maximum speed	m/s

Fields of application

Application examples for multi-axis systems

Axis combinations for almost unlimited fields of application

Pick & Place	Positioning	Palletizing	Feeding	Moving	Parts Placement	Picking

Stacking	Dispensing	Discharging	Sorting	Check	Mounting	Screwing

Dimensions

Dimensional drawings

1)	Version: X-axis as toothed belt axis
2)	Stroke

Dimensions

Type			2VA-21
Rx		mm	366.5
Xa		mm	186
Xs		mm	180.5
Bwx		mm	184.5
Bwz		mm	140
Xu		mm	- 45
CP1		mm	105
CP2		mm	126
Lma		mm	160.5
ZG		mm	240
Zo		mm	262
Zu		mm	23.5
Z1		mm	285
LMx	max	mm	226.5
LMz	max	mm	192

Mounting

Overview

Fastening options on the relevant axes depend on the type and size of the multi-axis system.

Example: 2D linear gantry, type 2VA, size 30

According to the table, information on mounting the X-axis (basic axis) can be found in section "Fig. B1" for the required size CKX-145.

2VA - 2D linear gantry

Type	Size	Z-axis			X-axis (basic axis)
		Z-adapter	HK		X-axis (basic axis)
		Fig.	Fig.	Size	Fig.	Size
2VA	20	V1-A	V1	CKK-090	B1	CKX-110
	21	V1-A	V1	CKK-090	B1	CKX-110
	22	V1-A	V1	CKK-110	B1	CKX-110
	23	V1-A	V1	CKK-110	B1	CKX-110
	30	V1-A	V1	CKK-110	B1	CKX-145
	31	V1-A	V1	CKK-110	B1	CKX-145
	32	V1-A	V1	CKK-145	B1	CKX-145
	33	V1-A	V1	CKK-145	B1	CKX-145

CKX = compact modules with ball screw assembly CKK or toothed belt drive CKR

Fastening with clamping fixtures

Position and number of the clamping fixtures can be taken from the configured 3D CAD model

Fig. B1

Attention! Do not secure or support the compact module at the end enclosures or cross ties! The frame is the load-bearing part!

Size	I	J
Size	mm	mm
CKX-110	126	140
CKX-145	161	175
CKX-200	222	240

Z adaptation

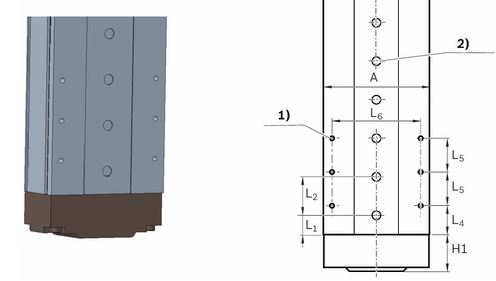

Fig. V1 HK

1)	ØB1 x B2 deep (6x)
2)	ØB3 x B4 deep

Size	A	B1	B2	ØB3H7	B4	H1	L1	L2±0,01	L3	L4	L5	L6
	A	B1	B2	ØB3H7	B4	H1	L1	L2±0,01	min	L4	L5	L6
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
CKK-090	90	M4	7,5	9	2,1	32,0	20	40	10	30	35	76
CKK-110	110	M5	9,0	9	2,1	38,0	20	40	10	30	35	92
CKK-145	145	M6	13,0	12	2,1	43,5	20	40	10	30	35	124

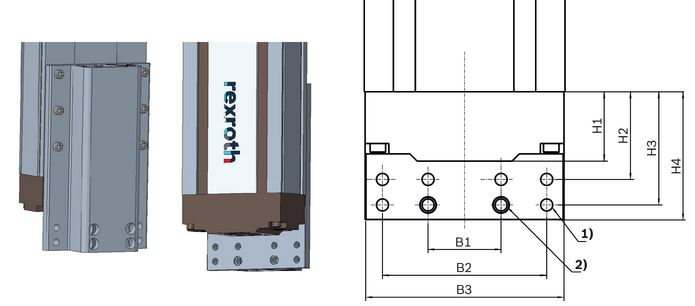

Fig. V1-A Z-adapter

1)	6 bores Ø D2
2)	2 centering rings D1

Size	B1	B2	B3	H1	H2	H3	H4	⌀ D1	⌀ D2
Size	mm	mm	mm	mm	mm	mm	mm	mm	mm
CKK-090	40	76	89	32,0	42	54	61	9H7	5,5
CKK-110	40	90	109	38,0	48	62	70	9H7	6,6
CKK-145	60	125	144	43,5	58	78	90	12H7	9,0

Accessories

Clamping fixtures for Compact Modules

Not product-specific documents
CAD data
Service

Ordering codes

Order overview

Type	Short product name	Configuration and ordering
2VA-21	CMS-2VA-21-2	Configurator

Explanation of short product name

Example 2VA - 2D linear gantry	CMS-2VA-30-2
System	CMS	Multi-axis system
Combination of axes	2VA	2D linear gantry
Size	30	20 / 21 / 22 / 23 / 30 / 31 / 32/ 33
Generation	2	Product generation 2

Downloads

	Multi-axis systems Manual \| R320103109 \| 2021-01-01 \| English \| PDF \| 3.3MB Product Groups: Multi-axis systems Multi-axis systems
	Mehrachssysteme Manual \| R320103109 \| 2021-01-01 \| German \| PDF \| 3.3MB Product Groups: Multi-axis systems Mehrachssysteme
	IndraDrive Cs Drive Systems with HCS01 Manual \| R911322210 \| 2020-04-24 \| English \| PDF \| 14MB Product Groups: Compact converter Edition 08
	MS2N Synchronous Servomotors Manual \| R911347581 \| 2021-01-05 \| English \| PDF \| 5MB Product Groups: MS2N03, MS2N04, MS2N05, MS2N06, MS2N07, ... Edition 04
	MS2N Synchronous Servomotors Manual \| R911347583 \| 2021-07-14 \| English \| PDF \| 12.6MB Product Groups: MS2N03, MS2N04, MS2N05, MS2N06, MS2N07, ... Edition 07
	Multi-axis systems Catalog \| R999001309 \| 2021-03-01 \| English \| PDF \| 10.6MB Product Groups: Linear axes and electromechanical cylinders, Multi-axis systems Multi-axis systems
	Easier than ever: click & go mulit-axis systems Brochure \| R999002054 \| 2021-06-01 \| English \| PDF \| 4.2MB Product Groups: Linear axes and electromechanical cylinders, Smart Function Kit for Handling, Multi-axis systems Easier than ever: click & go mulit-axis systems
