Артикул: RX8954

Все товары Bosch Rexroth

Form 942

Name: Form 942
Brand: Bosch Rexroth
SKU: RX8954
Price: 2850 RUB
Availability: InStock

Доступно к заказу

Цена по запросу

Запросить КП

Получи КП от 5 лучших поставщиков

С указанием цены, наличия, сроков поставки и скидок.
И выбери подходящего.

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Description

Product description

Product overview

Technical data

Technical notes

Fields of application

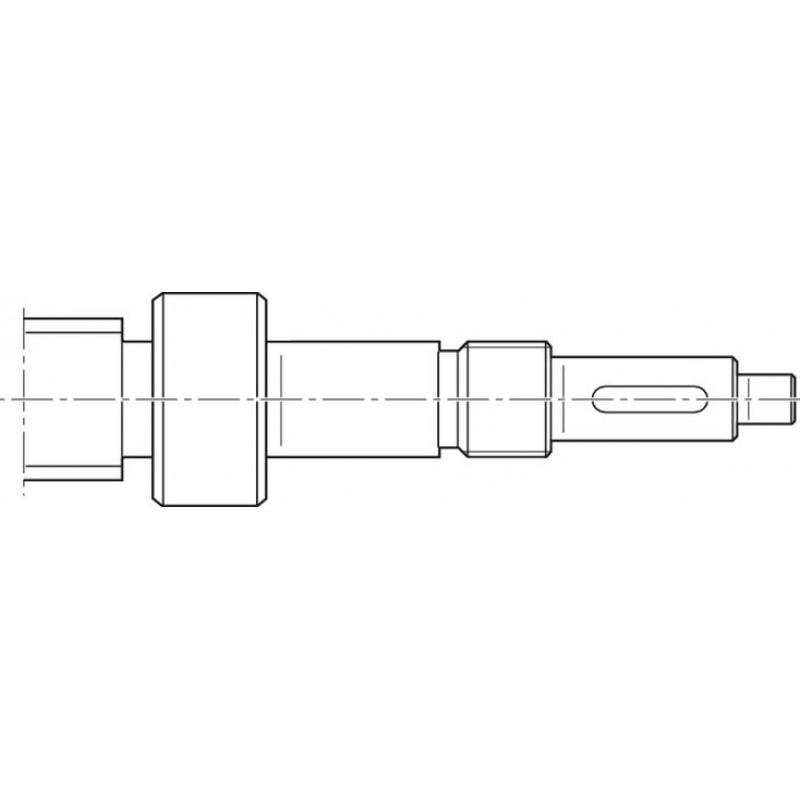

Bearing units without housing for screw ends in Form 942

Application	LAS	FEC-F

The assembly group Bearing Unit LAS, FEC-F consists of:

1 bearing

1 slotted nut

Components

End bearings for screw ends

Form	Version 1)	Size	Bearing assembly
		Size	LAS	FEC-F
		d0 x P	Part number	Part number
942	201	20 x 5	R159A42001	-
	251	20 x 5	-	R159B42501
	252	25 x 5	R159A42501	-
	253	25 x 10	R159A42501	-
	254	25 x 5	-	R159B42501
	255	25 x 10	-	R159B42501
	301	30 x 5	R159A43001	-
	302	30 x 10	R159A43001	-
	350	30 x 5	-	R159B43501
	351	30 x 10	-	R159B43501
	401	39 x 5	R159A44001	-
	402	39 x 10	R159A44001	-
	505	39 x 5	-	R159B45001
	506	39 x 10	-	R159B45001
	503	48 x 5	R159A45001	-
	504	48 x 10	R159A45001	-
	650	48 x 5	-	R159B46501
	651	48 x 10	-	R159B46501
	700	60 x 10	R159A47001	-
	701	60 x 20	R159A47001	-
	652	60 x 10	-	R159B46501
	653	60 x 20	-	R159B46501
	900	75 x 10	R159A49001	-
	901	75 x 20	R159A49001	-
	902	75 x 10	-	R159B49001
	903	75 x 20	-	R159B49001

1)	The allocation of screw ends to the bearing assemblies is clearly defined by the version.

Legend

Symbol	Description
d0	Nominal diameter
P	Lead

Slotted nuts NMA for fixed bearings

For maximum vibratory loads
For new designs

Not product-specific documents
Catalog
Service
CAD data

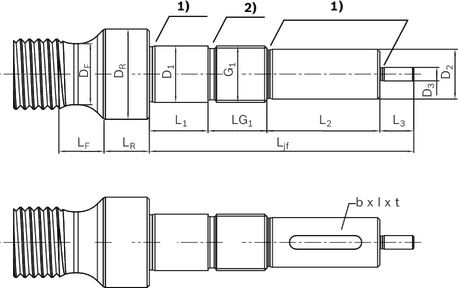

Dimensions

1)	Undercut form E DIN 509
2)	Thread undercut 76 short

Dimensions and technical data

Form	Version 1)	d0 x P	Dimensions													Keyway as per DIN 6885			Mp
			Ljf	D1	L1	D2	L2	D3	L3	G1	LG1	DR	LR	DF	LF	b	l	t
			Ljf	h11	L1	h7	L2	h7	L3	G1	LG1	DR	LR	DF	LF	P9	l	t
			mm	mm	mm	mm	mm	mm	mm		mm	mm	mm	mm	mm	mm	mm	mm	Nm
942	201	20 x 5	131	20	54	18	40	6	15	M20x1	22	27	7	19.2	14	6	36	3.5	22.9
	251	20 x 5	172	25	87	20	45			M25x1,5	25	34		19.2	26		40		28.6
	252	25 x 5	151		66									24.2	14				33.3
	253	25 x 10	151		66									23.7					60.5
	254	25 x 5	172		87									24.2					33.3
	255	25 x 10	172		87									23.7					60.5
	301	30 x 5	163	30	74	25	50			M30x1,5	24	40	10	29.2	17	8		4	45.8
	302	30 x 10	163	30	74	25	50			M30x1,5	24	40		28.7	17				85.9
	350	30 x 5	204	35	108	30	55			M35x1,5	26	45		29.2	28		45		54.3
	351	30 x 10	204	35	108	30	55			M35x1,5		45		28.7	28		45		108.6
	401	39 x 5	191	40	90	36	60			M40x1,5		54	12	38.1	24.5	10	50	5	80.2
	402	39 x 10	191	40	90	36	60			M40x1,5		54		37.7	24.5	10			156
	505	39 x 5	248	50	137	40	65			M50x1,5	31	62		38.1	32	12			91.1
	506	39 x 10	248		137		65				31			37.7	32				175.4
	503	48 x 5	220		106		70				29			47.2	22				121.3
	504	48 x 10	220		106		70				29			46.7	22				237.3
	650	48 x 5	325	65	178	60	100			M65x2	32	78	18	47.2	46	18	90	7	137.4
	651	48 x 10	325	65	178	60				M65x2	32	78	18	46.7	46				279.9
	700	60 x 10	286	70	138	65				M70x2	33	90	20	58.7	50				423.8
	701	60 x 20	286	70	138	65				M70x2	33	90	20	57.7	50				793.8
	652	60 x 10	325	65	178	60				M65x2	32	78	18	58.7	39				408.1
	653	60 x 20	325	65	178	60				M65x2	32	78	18	57.7	39				771.4
	900	75 x 10	342	90	169	85	120			M90x2	38	108	25	73.7	59	22	100	9	656.2
	901	75 x 20	342		169						38			72.7					1250
	902	75 x 10	404		233						36			73.7					656.2
	903	75 x 20	404		233						36			72.7					1250

1)	The allocation of screw ends to the bearing assemblies is clearly defined by the version.

Legend

Symbol	Description	Unit
d0	Nominal diameter
P	Lead (R = right-hand)
Mp	Maximum permissible drive torque (precondition: no radial load at drive journal)	Nm

Project planning information

Calculation

Mounting

Design notes, installation

Accessories

Bearing assembly LAS

The bearing assembly consists of:
Angular-contact ball bearing LGS as per DIN 628 (not available as a separate part)
Slotted nut NMA
Suitable for screw ends form 112, 122, 132, 142, 512, 532, 812, 822, 832, 842, 912, 922, 932, 942

Catalog
Instructions
Service
CAD data

Bearing assembly FEC-F

The bearing assembly consists of:
precision flanged housing made of steel
Angular-contact ball bearing LGS
Slotted nut NMB
Suitable for screw ends form 132, 142, 532, 832, 842, 932, 942

Catalog
Instructions
Service
CAD data

Bearing assembly LAS

BASA

Bearing assembly LAS

BASA

The fixed bearing consists of:
Angular-contact ball bearing LGS as per DIN 628 (not available as a separate part)
Slotted nut NMA
Suitable for screw ends in Forms 81, 81A, 82, 82A

Not product-specific documents
Catalog
Service
CAD data

Bearing assembly LAS

PLSA

Bearing assembly LAS

PLSA

Not product-specific documents
Catalog
Instructions
Service
CAD data

Certification

Directives and standards

Safety Instructions

Required and supplementary documentation

For further instructions and information, please refer to the documentation for this product.

You can find PDF files of these documents on the Internet at www.boschrexroth.com/mediadirectory.

We would also be happy to send you the documents that you want.

If you are unsure about using this product, please contact Bosch Rexroth.

Notes

Downloads

	Planetary Screw Assemblies Manual \| R320103883 \| 2011-06-01 \| English, French, German, Italian \| PDF \| 974k Product Groups: Linear Screw Assemblies
