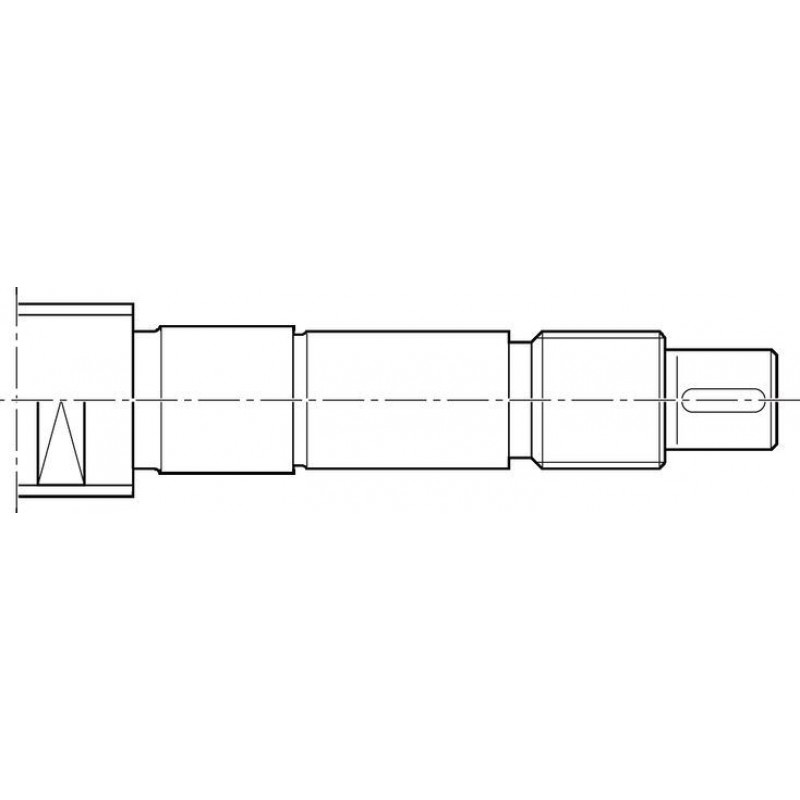

Form N2, N2A

Name: Form N2, N2A
Brand: Bosch Rexroth
SKU: RX8905

Цена по запросу

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

Нужна скидка? Звони — сделаем лучшее предложение

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Product overview

Technical notes

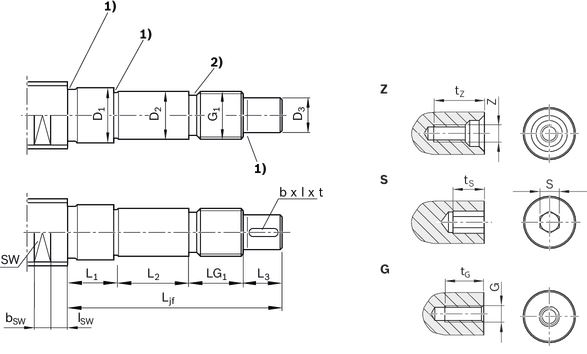

1)	Undercut form E DIN 509
2)	Thread undercut 76 short

Form	Version	Rexroth Ball Screw Assembly size		Dimensions									Keyway as per DIN 6885			Centering hole		Hex socket		Thread		Wrench size
		d0	P	Ljf	D1	L1	D2	L2	D3	L3	G1	LG1	b	l	t	Z	tz	S	ts	G	tG	SW	bsw	lsw
				Ljf	h11	L1	h6	L2	h7	L3	G1	LG1	P9	l	t	Z	tz	S	ts	G	tG	SW	bsw	lsw
				mm	mm	mm	mm	mm	mm	mm		mm	mm	mm	mm		mm	mm	mm		mm	mm	mm	mm
N2/N2A	170	25	5/10/25	85	21	10	17	23	15	30	M17x1	22	5	25	3	M5	12.5	4	4	M6	9	19	10	10.5
	200	32	5/10/20/32	98	27.5		20	26	18	40	M20x1	22	6	28	3.5	M6	16	5	5	M6	9	24	15	10.5
	250	40	10/12/16/20/25/30/40	140	33.5		25	54	22	50	M25x1,5	26	6	36	3.5	M8	19	6	6	M8	12	30		12.5
	300	40	5	111	36		30	25	25		M30x1,5	26	8		4	M10	22	8	8	M10	15	30		12.5
	301	50	10/12/16/20/25/30/40	103	43		30	25	25		M30x1,5	18						8	8	M10	15	41	22	15.5
	350	50	5	120	46		35	32	30		M35x1,5	28						10	10	M12	18	41	22	15.5
	400	63	10/20/40	142	56		40	44	36	60	M40x1,5	28	10	40	5	M12	28	12	12	M12	18	50	27	16.5
	500	80	10/20/40	164	66.5		50	52	40	70	M50x1,5	32	12	50	5	M16	36	12	12	M16	24	60	27	18.5

Separate technical size selection of the permissible drive torque is essential in all cases.

Calculation

Design notes, installation

Directives and standards

load error

	Ball Screw Assemblies Manual \| R320103992 \| 2011-06-01 \| English, French, German, Italian \| PDF \| 2MB Product Groups: Linear Screw Assemblies
	Ball Screw Assemblies Manual \| R320103993 \| 2011-06-01 \| English, German, Spanish, Portuguese \| PDF \| 2MB Product Groups: Linear Screw Assemblies only PDF
	Catalog screw assemblies Catalog \| R999001185 \| 2021-04-01 \| English \| PDF \| 30.7MB Product Groups: Ball Screw Assemblies, Planetary Screw Assemblies Only available as PDF - Ball screw assemblies BASA/Planetary screw assemblies PLSA
