Артикул: RX8904

Все товары Bosch Rexroth

Form 72

Name: Form 72
Brand: Bosch Rexroth
SKU: RX8904
Price: 2850 RUB
Availability: InStock

Доступно к заказу

Цена по запросу

Запросить КП

Получи КП от 5 лучших поставщиков

С указанием цены, наличия, сроков поставки и скидок.
И выбери подходящего.

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

Description

Product description

Product overview

Technical data

Technical notes

Fields of application

End bearings for screw ends in Forms 71, 72

Application	Bearing assembly LAD

The bearing assembly LAD consists of:

1 bearing

2 retaining rings

Components

End bearings for screw ends

Form	Version 1)	Size		Bearing assembly 2)
				LAD
		d0	P	Part number
72	100	16	5/10/16	R159061000
	120	20	5/10/20/40	R159061200
	150	20	5/10/20/40	R159061500
	170	25	5/10/25	R159061700
	200	32	5/10/20/32/64	R159062000
	250	32	5/10/20/32/64	R159062500
	300	40	5/10/12/16/20/25/30/40	R159063000
	350	50	5/10/12/16/20/25/30/40	R159063500
	500	63	10/20/40	R159065000
	600	80	10/20/40	R159066000

1)	The allocation of screw ends to the bearing assemblies is clearly defined by the version.
2)	Scope of delivery: 1 bearing, 2 retaining rings

Legend

Symbol	Description
d0	Nominal diameter
P	Lead

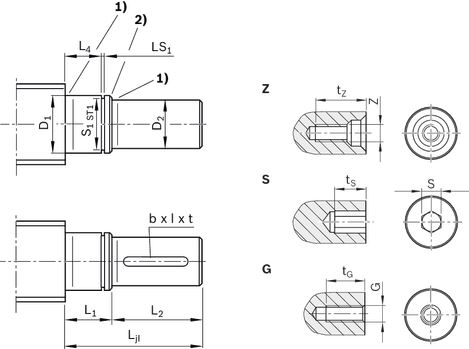

Dimensions

1)	Undercut form E DIN 509
2)	Retaining ring groove DIN 471

Dimensions and technical data

Form	Version 1)	Rexroth Ball Screw Assembly size		Dimensions									Keyway as per DIN 6885			Centering hole		Hex socket		Thread
		d0	P	Ljl	D1	L1	D2	L2	L4	S1	ST1	LS1	b	l	t	Z	tz	S	ts	G	tG
				Ljl	j6	L1	h7	L2	L4	S1	ST1	H13	P9	l	t	Z	tz	S	ts	G	tG
				mm	mm	mm	mm	mm	mm	mm		mm	mm	mm	mm		mm	mm	mm		mm
72	100	16	5/10/16	32	10	12	8	20	9	9.6	h10	1.1	2	14	1.2	M3	9	-	-	M3	5
	120	20	5/10/20/40	38	12	13	10	25	10	11.5	h11		3	20	1.8	M3	9	4	4	M4	6
	150	20	5/10/20/40	39	15	14	12	25	11	14.3			4	20	2.5	M4	10			M5	8
	170	25	5/10/25	45	17	15	15	30	12	16.2			5	25	3	M5	12.5			M6	9
	200	32	5/10/20/32/64	58	20	18	18	40	14	19		1.3	6	28	3.5	M6	16	5	5	M6	9
	250	32	5/10/20/32/64	69	25	19	22	50	15	23.9	h12	1.3	6	36	3.5	M8	19	6	6	M8	12
	300	40	5/10/12/16/20/25/30/40	70	30	20	28	50	16	28.6		1.6	8	36	4	M10	22	10	10	M10	15
	350	50	5/10/12/16/20/25/30/40	82	35	22	32	60	17	33		1.6	10	40	5	M12	28	10	10	M12	18
	500	63	10/20/40	107	50	27	48	80	20	47		2.15	14	63	5.5	M16	36	17	17	M16	24
	600	80	10/20/40	109	60	29	58	80	22	57		2.15	16	63	6	M20	42	19	19	M20	30

1)	The allocation of screw ends to the bearing assemblies is clearly defined by the version.

Legend

Symbol	Description
d0	Nominal diameter
P	Lead

Project planning information

Separate technical size selection of the permissible drive torque is essential in all cases.

Calculation

Mounting

load error

Certification

load error

Safety Instructions

load error

Downloads

	Ball Screw Assemblies Manual \| R320103992 \| 2011-06-01 \| English, French, German, Italian \| PDF \| 2MB Product Groups: Linear Screw Assemblies
	Ball Screw Assemblies Manual \| R320103993 \| 2011-06-01 \| English, German, Spanish, Portuguese \| PDF \| 2MB Product Groups: Linear Screw Assemblies only PDF
	Catalog screw assemblies Catalog \| R999001185 \| 2021-04-01 \| English \| PDF \| 30.7MB Product Groups: Ball Screw Assemblies, Planetary Screw Assemblies Only available as PDF - Ball screw assemblies BASA/Planetary screw assemblies PLSA
