Description

Product description

Product overview

Technical data

Technical notes

Fields of application

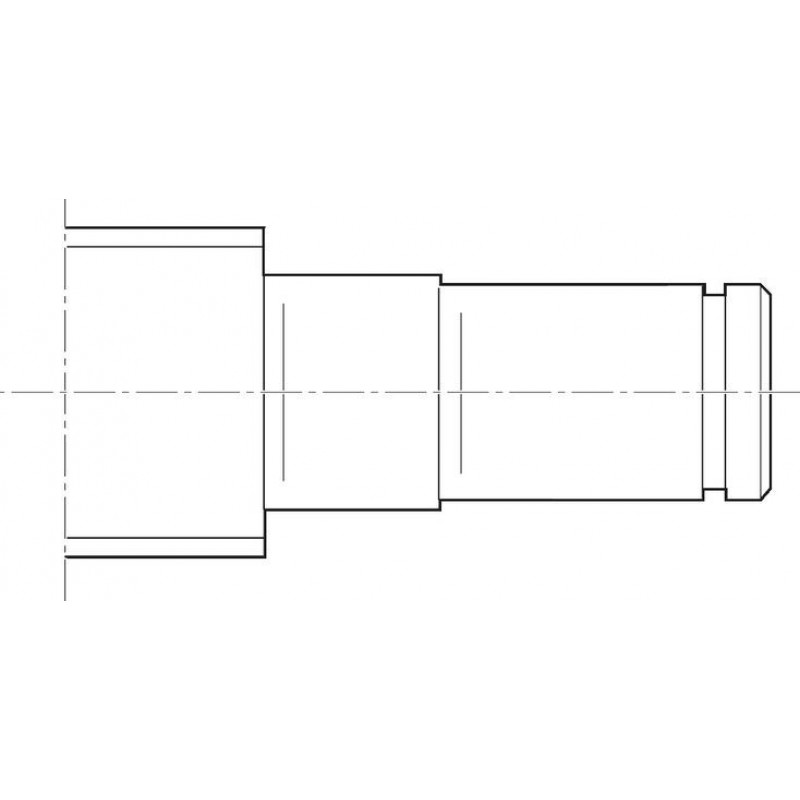

End bearings for screw ends in Forms 01, 02

Deep-groove ball bearing as per DIN 625

Retaining ring as per DIN 471

Components

End bearings for screw ends

Form	Version 1)	Size		Deep-groove ball bearing as per DIN 625		Retaining ring as per DIN 471
				LAD
		d0	P	Abbreviation	Part number	Abbreviation	Part number
L1	050	8	1/2/2,5/5	625.2RS	R341404800	5x0,6	R341074200
	060	12	2/5/10	626.2RS	R341404300	10x1	R341073600
	100	16	5/10/16	6200.2RS	R341404900	10x1	R341074500
	120	20	5/10/20/40	6201.2RS	R341404200	12x1	R341071200
	150	20	5/10/20/40	6202.2RS	R341407400	15x1	R341074800
	170	25	5/10/25	6203.2RS	R341405000	17x1	R341074900
	200	32	5/10/20/32/64	6204.2RS	R341403800	20x1,2	R341073500
	250	32	5/10/20/32/64	6205.2RS	R341406300	25x1,2	R341075000
	300	40	5/10/12/16/20/25/30/40	6206.2RS	R341405100	30x1,5	R341072400
	350	50	5/10/12/16/20/25/30/40	6207.2RS	R341407500	35x1,5	R341072500
	500	63	10/20/40	6210.2RS	R341407700	50x2	R341072700
	600	80	10/20/40	6212.2RS	R341407800	60x2	R341076400

1)	The allocation of screw ends to the bearing assemblies is clearly defined by the version.

Legend

Symbol	Description
d0	Nominal diameter
P	Lead

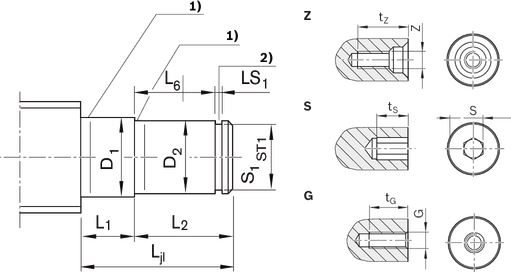

Dimensions

1)	Undercut form E DIN 509
2)	Retaining ring groove DIN 471

Dimensions and technical data

Form	Version 1)	Rexroth Ball Screw Assembly size		Dimensions									Centering hole		Hex socket		Thread
		d0	P	Ljl	D1	L1	D2	L2	L6	S1	ST1	LS1	Z	tz	S	ts	G	tG
				Ljl	h11	L1	j6	L2	L6	S1	ST1	H13	Z	tz	S	ts	G	tG
				mm	mm	mm	mm	mm	mm	mm		mm		mm	mm	mm		mm
L1	050	8	1/2/2,5/5	17	6	10	5	7	5	4.8	h10	0.7	-	-	-	-	-	-
	060	12	2/5/10	18	9.5		6	8	6	5.7		0.8	-	-	-	-	-	-
	100	16	5/10/16	22	12.5		10	12	9	9.6		1.1	M3	9	4	4	M4	6
	120	20	5/10/20/40	23	16		12	13	10	11.5	h11		M4	10			M5	8
	150	20	5/10/20/40	24	16		15	14	11	14.3			M5	12.5			M6	9
	170	25	5/10/25	25	21		17	15	12	16.2			M6	16	5	5	M6	9
	200	32	5/10/20/32/64	28	27.5		20	18	14	19		1.3	M6	16	5	5	M8	12
	250	32	5/10/20/32/64	29	27.5		25	19	15	23.9	h12	1.3	M10	22	8	8	M10	15
	300	40	5/10/12/16/20/25/30/40	30	33.5		30	20	16	28.6		1.6	M10	22	10	10	M12	18
	350	50	5/10/12/16/20/25/30/40	32	43		35	22	17	33		1.6	M12	28	12	12	M12	18
	500	63	10/20/40	37	56		50	27	20	47		2.15	M16	36	19	19	M20	30
	600	80	10/20/40	39	66.5		60	29	22	57		2.15	M20	42	19	19	M24	36

1)	The allocation of screw ends to the bearing assemblies is clearly defined by the version.

Legend

Symbol	Description
d0	Nominal diameter
P	Lead

Project planning information

Separate technical size selection of the permissible drive torque is essential in all cases.

Calculation

Mounting

load error

Certification

load error

Safety Instructions

load error

Downloads

	Ball Screw Assemblies Manual \| R320103992 \| 2011-06-01 \| English, French, German, Italian \| PDF \| 2MB Product Groups: Linear Screw Assemblies
	Ball Screw Assemblies Manual \| R320103993 \| 2011-06-01 \| English, German, Spanish, Portuguese \| PDF \| 2MB Product Groups: Linear Screw Assemblies only PDF
	Catalog screw assemblies Catalog \| R999001185 \| 2021-04-01 \| English \| PDF \| 30.7MB Product Groups: Ball Screw Assemblies, Planetary Screw Assemblies Only available as PDF - Ball screw assemblies BASA/Planetary screw assemblies PLSA
