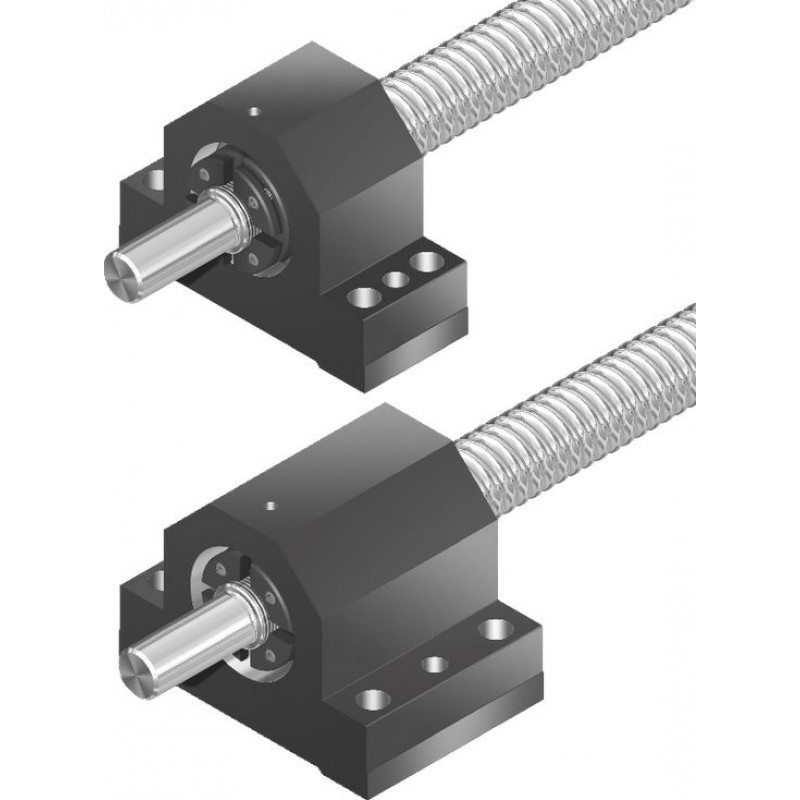

Pillow Block Unit SEB-F assembly

Name: Pillow Block Unit SEB-F assembly
Brand: Bosch Rexroth
SKU: RX8862

Цена по запросу

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@boschrexroth-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 495 137-07-02

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Description

The pillow block unit consists of:
Precision pillow block housing made of steel with reference edges on both sides
Angular-contact thrust ball bearing LGN
Slotted nut NMA or NMZ
Threaded Rings GWR

Features

Suitable for screw ends in Forms 51, 51A, 81, 81A, 82, 82A, 91, 91A, 92, 92A, 831, 931

Product description

Fixed bearing with angular-contact thrust ball bearing LGF-B-…, LGF-C-...

Technical data

Size	Ball bearing		Slotted nut	Pillow block unit assembly
d0 x P	C	C0	MA	m
	N	N	Nm	kg
6 x 1/2 8 x 1/2/2,5/5	6900 1)	8500 1)	2	0.38
12 x 2/5/10	6900 1)	8500 1)	2	0.38
16 x 5/10/16	13400 1)	18800 1)	6	0.87
20 x 5/10/20/40	17000 1)	24700 1)	8	1.12
25 x 5/10/25	18800 1)	31000 1)	15	1.65
25 x 5/10/25	18800 1)	31000 1)	15	1.69
32 x 5/10/20/32/64	26000 1)	47000 1)	18	1.93
32 x 5/10/20/32/64	26000 1)	47000 1)	18	2.03
40 x 10/12/16/20/25/30/40	44500 1)	111000 1)	25	5.13
40 x 5	29000 1)	64000 1)	32	2.64
40 x 5	29000 1)	64000 1)	32	2.77
50 x 5	41000 1)	89000 1)	40	4.66
50 x 10/12/16/20/25/30/40	47500 1)	127000 1)	32	7.04
63 x 10/20/40	72000 1)	149000 1)	55	10.49
80 x 10/20/40	113000 1)	250000 1)	85	15.61

1)	Load ratings (axial)

Legend

Symbol	Description	Unit
d0	Nominal diameter
P	Lead
C	Dynamic load capacity	N
C0	Static load capacity	N
MA	Tightening torque	Nm
m	Mass	kg

Fields of application

Suitable for screw ends: Form

51A

81A

91A

8311)

82A

92A

9311)

1)	For screws 6 x 1/2, 8 x 1/2/2,5/5

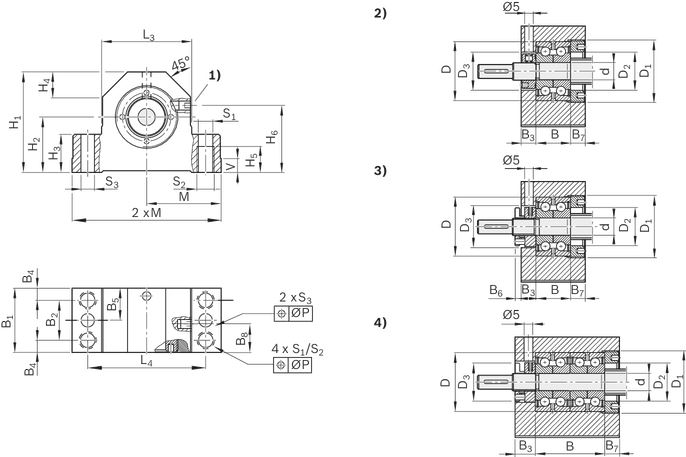

Dimensions

1)	Lube port sealed with DIN 913 set screw wrench size SW
2)	LGN-B-…with slotted nut NMZ
3)	LGN-B-…with slotted nut NMA
4)	LGN-C-…with slotted nut NMA

Dimensions

Size	Ball bearing			B1	B2	B3	B4	B5	B6	B7	B8	D1	D2	D3	H1	H2	H3	H4	H5	H6	M	L3	L4	P	S1	S2	S3	SW	V
d0 x P	d	D	B																		js7				H12
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm		mm	mm	mm		mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
6 x 1/2 8 x 1/2/2,5/5	6	24	15	32	16	8.5	8	16	-	8.5	16	M26x1,5	16.5	18	34	18 mm ±0.02	13	8	9	22	31	38	50	0.1	5.3	M6	3.7	3	6
12 x 2/5/10	6	24	15	32	16		8	16			16	M26x1,5	16.5	18	41	22 mm ±0.02	13	8	9	22	31	38	50	0.1	5.3	M6	3.7	3	6
16 x 5/10/16	10	34	20	37	23		7	18.5			18.5	M36x1,5	22	27	58	32 mm ±0.02	22	14	15	37	43	52	68	0.15	8.4	M10	7.7	4	8
20 x 5/10/20/40	12	42	25	42	25		8.5	21			21	M45x1,5	28	32	64	34 mm ±0.02	22	16	15	40	47	60	77	0.15	8.4	M10	7.7		8
25 x 5/10/25	17	47		46	29	10.5		23		10.5	23	M50x1,5	31	36	72	39 mm ±0.02	27	18	18	45	54	66	88	0.2	10.5	M12	9.7		10
25 x 5/10/25	17	47		46				23	7.5		23	M50x1,5	31	36	72	39 mm ±0.02		18		45	54	66	88
32 x 5/10/20/32/64	20	52	28	49			10	24.5	-		24.5	M55x1,5	36	42	77	42 mm ±0.02		19		48	56	70	92
32 x 5/10/20/32/64	20	52	28	49			10	24.5	7.5		24.5	M55x1,5	36	42	77	42 mm ±0.02		19		48	56	70	92
40 x 10/12/16/20/25/30/40	25	57	56	89	62	20.5	13.5	44.5	-	12.5	54.5	M62x1,5	43	48	98	58 mm ±0.02	32	23	21	64	63	80	105		12.6	M14			12
40 x 5	30	62	28	53	32	12.5	10.5	26.5	-		26.5	M65x1,5	47	53	90	50 mm ±0.02		22		56
40 x 5	30	62	28	53	32	12.5	10.5	26.5	7.5		26.5	M65x1,5	47	53	90	50 mm ±0.02		22		56
50 x 5	35	72	34	70	43	20.5	13.5	35	-	15.5	32.5	M78x2	54	60	105	58 mm ±0.02	38	25	22	63	72	92	118		12.5
50 x 10/12/16/20/25/30/40	30	62	56	92	65	20.5		46		15.5	57.5	M78x2	54	53	112	65 mm ±0.02	38	25		70	72	92	118
63 x 10/20/40	40	90	46	85	58	22.5		42.5		16.5	39.5	M95x2	68	72	138	73 mm ±0.02	50	35		78	95	130	160						16
80 x 10/20/40	50	110	54	98	58	25.5	20	49		18.5	45.5	M115x2	85	90	165	93 mm ±0.02	50	40	36	98	102.5	145	175		17.3	M20	11.7		16

Legend

Symbol	Description
d0	Nominal diameter
P	Lead

Project planning information

Separate technical size selection to determine limit values is is essential for all additional components (e.g. pillow block units, assembly group Bearing Unit etc.).

Mounting

load error

Delivery notes

load error

Safety Instructions

load error

Downloads

Catalog screw assemblies
Catalog | R999001185 | 2021-04-01 | English | PDF | 30.7MB
Product Groups: Ball Screw Assemblies, Planetary Screw Assemblies
Only available as PDF - Ball screw assemblies BASA/Planetary screw assemblies PLSA
