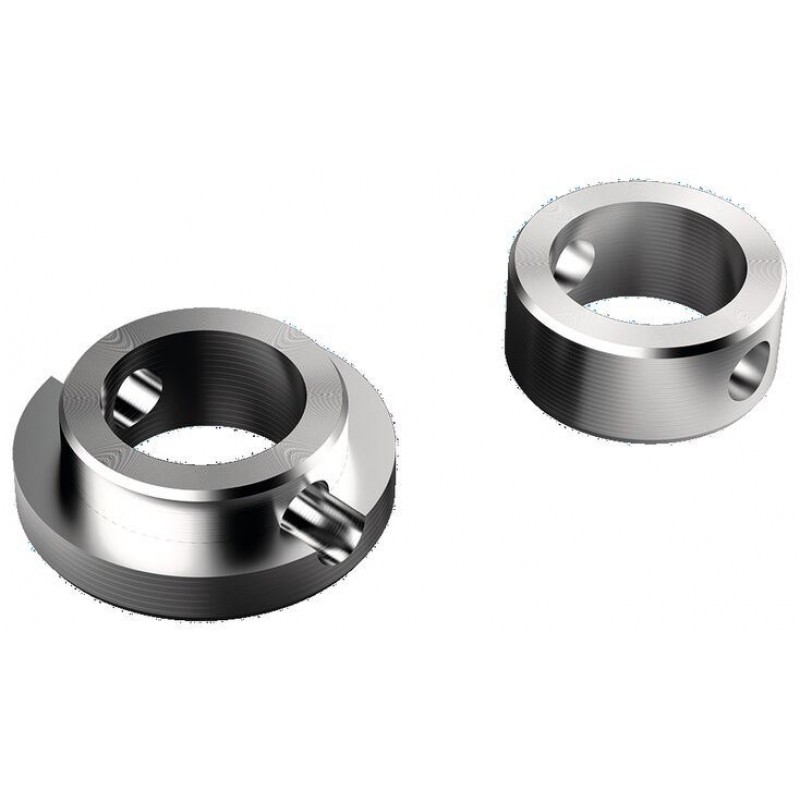

Centering rings for Compact Modules
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Description
Product description
The centering ring serves as a positioning aid and for positive locking when mounting customer attachments to the frame.
It creates a positive-locking connection with good reproducibility.
Material: Steel

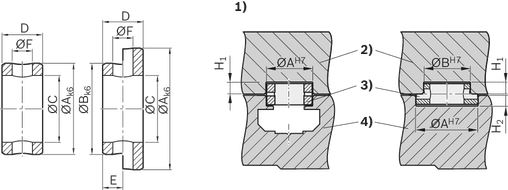

Dimensions
| 1) | Mounting |
| 2) | Customer attachment |
| 3) | Centering ring |
| 4) | Carriage |
Dimensions
| Ø size | A | B | C | Tolerance for C | D | Tolerance for D | E | Tolerance for E | F | H1 | Tolerance for H1 | H2 | Tolerance for H2 |
| H7/k6 | H7/k6 | ||||||||||||
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm |
| 5 | 5 | - | 3.4 | ± 0.1 | 3 | - 0.2 | - | - | 1.6 | 1.6 | + 0.2 | - | + 0.2 |
| 7 | 7 | 5.5 | |||||||||||
| 9 | 9 | 6.6 | 4 | 2 | 2.1 | ||||||||
| 12 | 12 | 9 | |||||||||||
| 16 | 16 | 11 | 6 | 3 | 3.1 | ||||||||
| 7 - 5 | 7 | 5 | 3.4 | 3 | 1.5 | + 0.2 | 1.6 | 1.6 | 1.6 | ||||
| 9 - 5 | 9 | 3.5 | 2.1 | ||||||||||
| 9 - 7 | 7 | 5.5 | |||||||||||
| 12 - 9 | 12 | 9 | 6.6 | 4 | 2 | 2 | 2.1 | ||||||
| 16 - 12 | 16 | 12 | 9 | 5 | 3.1 |
Ordering codes
Material numbers
| Size | Part number | CAD data | Buy |
| 5 | R039660542 | ||
| 7 | R039660543 | ||
| 9 | R039660544 | ||
| 12 | R039660545 | ||
| 16 | R039660546 | ||
| 7 - 5 | R039660547 | ||
| 9 - 5 | R039660548 | ||
| 9 - 7 | R039660549 | ||
| 12 - 9 | R039660550 | ||
| 16 - 12 | R039660551 |
