Connection plate for CKK-070

Name: Connection plate for CKK-070
Brand: Bosch Rexroth
SKU: RX8210

Цена по запросу

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

Нужна скидка? Звони — сделаем лучшее предложение

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

The unit consists of:

Symbol	Description	Unit
m	Mass	kg

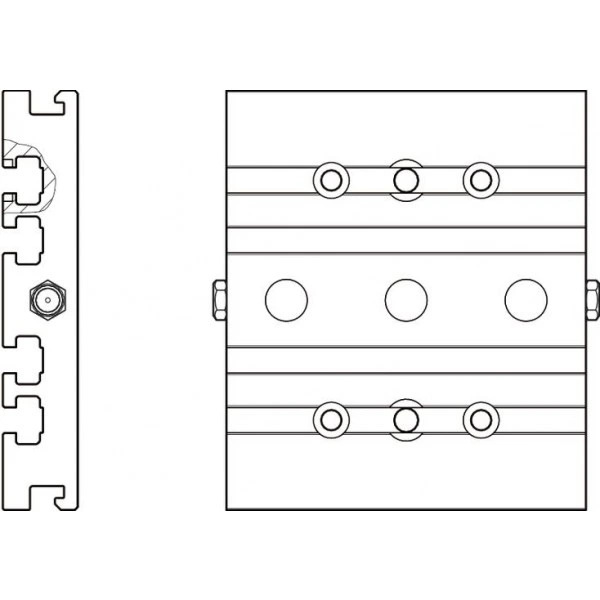

The connection plates differ in appearance in the representation. Shown here is the connection plate for CKR-070.

1)	Funnel-type lube nipple DIN 3405-D4; lubrication possible from two sides (central lubrication only necessary with grease press on one of the two sides).
2)	Detail A
3)	Detail B

Size	Part number	A	C	D1	D2	ØE	Tolerance for ØEH7 thread depth	E2	Tolerance for E2	E3	Tolerance for E3	Carriage length Lca
		A	C	D1	D2	H7	Tolerance for ØEH7 thread depth	E2	Tolerance for E2	E3	Tolerance for E3	Carriage length Lca
		mm	mm	mm	mm		mm	mm	mm	mm	mm	mm
070	R037520015	70	12.5	20	10	7 ‒ 1.6 mm deep	+ 0.2	10	± 0.01	20	± 0.01	60
070	R037520010	70	12.5	20	10	7 ‒ 1.6 mm deep	+ 0.2	10	± 0.01	20	± 0.01	95

Sliding blocks are not included with delivery.
