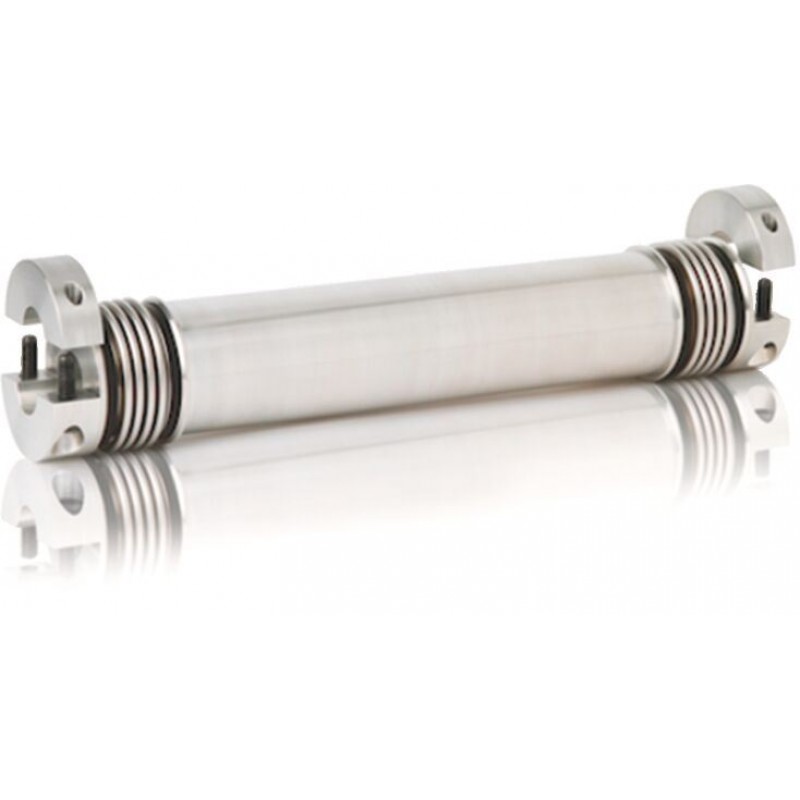

Connecting shafts for CKR 090 … 200
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Description
Product description
- Material, bellows: highly flexible stainless steel
- Material, connecting tube and clamping hub: Aluminum
Combination possibilities for multiaxis systems with connecting shaft
Technical data
Technische Daten
| Size | MA | m | Mass moment of inertia | Mcs | MS |
| Nm | kg | 10–6 kgm2 | Nm | Nm | |
| -090 | 5 | 0,0009 · (Lcs (mm) - 80) + 0,21 | 0,032 · (Lcs (mm) - 80) + 68,2 | 10 | 17 |
| -110 | |||||
| -145 | 15 | 0,0012 · (Lcs (mm) - 118) + 0,62 | 0,67 · (Lcs (mm) - 118) + 246 | 30 | 45 |
| -200 | 70 | 0,0032 · (Lcs (mm) - 160) + 2,00 | 4,50 · (Lcs (mm) - 160) + 2000 | 170 | 170 |
Legend
| Symbol | Description | Unit |
| Lcs | Overall length of the connecting shaft | mm |
| MA | Tightening torque of screws | Nm |
| m | Mass | kg |
| Mcs | Rated torque of connecting shaft | Nm |
| MS | Peak torque of connecting shaft | Nm |
Diagrams/characteristic curves

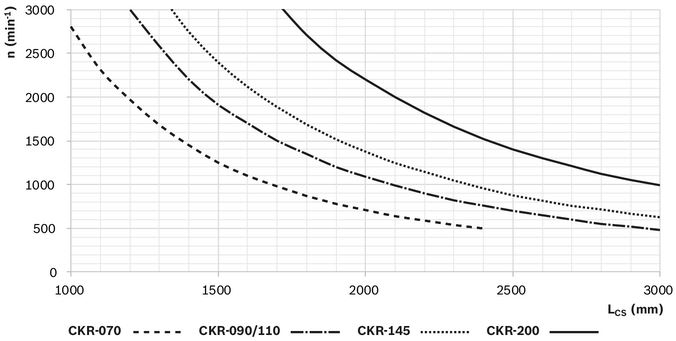

Bending-critical speed:
| 1) | Lcs = overall length of the connecting shaft (mm) |
| 2) | n = rotary speed (min-1) |

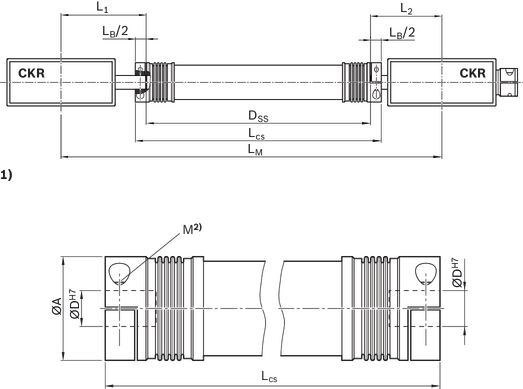

Dimensions
| 1) | Figure schematically |
| 2) | Screw |
Dimensions
| Size | A | D | M | LB | Lcs | Lcs |
| min. | max. | |||||
| mm | mm | mm | mm | mm | ||
| -090 | 40 | 10 | M4 | 22 | 105 | 3000 |
| -110 | 14 | |||||
| -145 | 55 | 19 | M6 | 32 | 150 | |
| -200 | 83 | 24 | M10 | 50 | 200 |
Legend
| Symbol | Description | Unit |
| DSS | Distance drive shaft | mm |
| Lcs | Overall length of the connecting shaft | mm |
| LM | Centerline-to-centerline distance between Compact Modules | mm |
L1/L2 = Calculation see dimension drawings
Ordering codes
Order
Please state the part number and length Lcs .
For example: R0391 510 20, Lcs = 550 mm
Material numbers
| Size | Part number | CAD data | Buy |
| -090 | R039151016 | ||
| -110 | R039151020 | ||
| -145 | R039151018 | ||
| -200 | R039151019 |
