Артикул: RX7928
В наличии
Cable duct
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Description
Product description
- The attachment is done in the lateral slots of the frame. Fastening screws widen the profile and give the cable duct a secure hold.
For the slot position, see the "Dimension drawings".
The cable duct will accommodate up to two cables for mechanical switches and three cables for proximity switches.
Fixing screws and cable grommets are included.

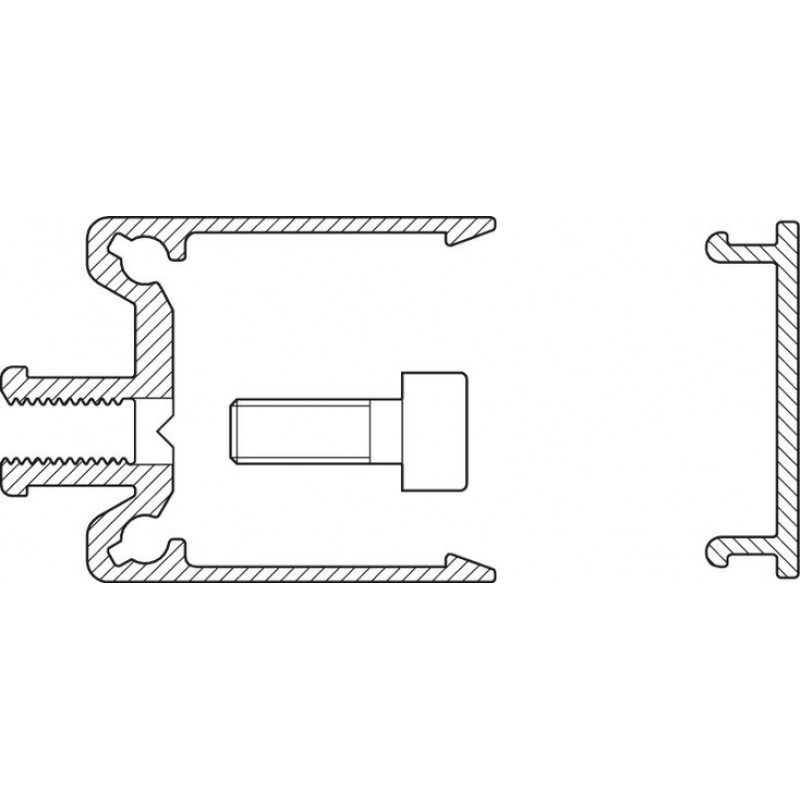

Dimensions
Ordering codes
Material numbers
| Part number | Suitable for | CAD data | Buy |
| R039662017 | CKK/CKR-200, MKK/MKR-065/080/110/145/165, MLR-080/110, OBB (switch mounting - carriage moves (frame fixed)), SGK, SOK, TKL |
Length calculations for cable channel (compact module)
| Compact module | Length calculation |
| CKK-200 | LK = L - 5 |
| CKR-200 | LK = L - 10 |
Length calculations for cable channel (linear motion slide)
| Linear Motion Slides | Length calculation |
| SGK/SOK-085 | LK = L + 38 |
| SGK/SOK-100 | LK = L + 87 |
| SGK/SOK-130 | LK = L + 94 |
| SGK/SOK-160 | LK = L + 103 |
| SGK/SOK-180 | LK = L + 103 |
| SGK/SOK-230 | LK = L + 105 |
| SGK/SOK-280 | LK = L + 105 |
Legend
| Symbol | Description | Unit |
| LK | Length of the cable duct | mm |
| L | Length of linear motion system | mm |
