Артикул: RX7768

Все товары Bosch Rexroth

Radial piston pumps, fixed displacement PR4-3X

Доступно к заказу

Цена по запросу

Получи КП от 5 лучших поставщиков
С указанием цены, наличия, сроков поставки и скидок.
И выбери подходящего.

Description

  • Size 1,60 … 20,00
  • Component series 3X
  • Maximum operating pressure 700 bar
  • Maximum displacement 19.43 cm³

Features

  • Fixed displacement
  • Self-priming, valve-controlled
  • Long service life due to hydro-dynamically lubricated plain bearings
  • Several pressure ports with different cylinder combinations
  • 14 sizes, favorable grading for perfect device design

Product description

Assembly

The pumps are valve-controlled, self-priming radial piston pumps with fixed displacement.

They consist essentially of the housing (1), eccentric shaft (2) and 3, 5 or 10 pump elements (3), with suction valve (4), pressure valve (5) and piston (6).

Suction and displacement procedure

The pistons (6) are arranged radially to the eccentric shaft (2). The hollow piston (6) with the suction valve (4) is guided in a cylinder (7) and pressed onto the eccentric (2) by the spring (8). The radius of the piston running surface corresponds to the eccentric radius. The cylinder (7) provides sealing against a hemispherical element (9).

In downward movements of the piston (6), the working space (10) in the cylinder (7) is enlarged. Due to the resulting negative overpressure, the suction valve plate is raised from the sealing lip. Simultaneously, the connection from the suction chamber (12) to the working chamber (10) is realized by means of a radial groove (11) in the eccentric (2).

The working chamber is filled with fluid. In upward movements of the piston (6), the suction valve (4) is closed and the pressure valve (5) is opened. The fluid now flows to the system via the pressure port (P).

Type code

01

02

03

04

05

06

07

08

09

PR4

3X

/

R

*

Type

01

Radial piston pump, fixed displacement, maximum pressure 700 bar

PR4

Component series

02

Component series 30 ... 39 (30 ... 39: unchanged installation and connection dimensions)

3X

Size

NG

Pressure rating

03

Size – pressure stage (maximum)

1,60

700 bar

1,60-700

2,00

700 bar

2,00-700

2,50

700 bar

2,50-700

3,15

700 bar

3,15-700

4,00

700 bar

4,00-700

6,30

700 bar

6,30-700 1)

8,00

700 bar

8,00-700 1)

3,15

500 bar

3,15-500

5,00

500 bar

5,00-500

6,30

500 bar

6,30-500

8,00

500 bar

8,00-500

10,00

500 bar

10,00-500

16,00

500 bar

16,00-500 1)

20,00

500 bar

20,00-500 2)

Direction of rotation

04

Viewed on drive shaft

clockwise

R

Drive shaft

05

Parallel keyed shaft

A

Splined shaft 21 x 24, DIN 5481

G

Cylindrical shaft with output for mounting an AZPF or AZPFF

K

Line connection

06

Pipe thread according to ISO 228/1

01

SAE thread to ANSI B1.1

12

Seal material

07

NBR seals

M

FKM seals

V

Pressure ports

08

1 Pressure port

01

2 Pressure ports

02

3 Pressure ports

03

5 Pressure ports

08

6 Pressure ports

11

10 Pressure ports

12

Additional details

09

Further details in the plain text

*

1)Not available with shaft versions "G" and "K"
2)Not available with shaft versions "K"

Design options with multi-circuit pumps

The following can be seen from the following schematic representations:

  • the number and position of the pressure ports
  • which cylinders are combined.

Points mark the cylinders which are directly located at the pressurized pressure port.

Circles mark the cylinders which are not directly located at the pressurized pressure port.

The dashed and/or dot and dash lines show which cylinders are in each case combined.

The pressurized pressure ports are designated in clockwise direction.

The pressure port that - in clockwise direction - is closest to the suction port is referred to as P1 .

Type code

(Pos. 08)

Number of pressure ports

Combination of cylinders

3 pistons

5 pistons

10 pistons

01

1

02

2

03

3

08

5

11

6

12

10

01

02

03

04

05

06

07

08

09

10

11

R4

3X

/

R

K

M

+

*

Pump combinations

01

2-fold

P2

3-fold

P3

Type

02

Radial piston pumps, fixed displacement

R4

Component series

03

Component series 30 ... 39 (30 ... 39: unchanged installation and connection dimensions)

3X

Size

NG

Pressure rating

04

Size – pressure stage (maximum)

1,60

700 bar

1,60-700

2,00

700 bar

2,00-700

2,50

700 bar

2,50-700

3,15

700 bar

3,15-700

4,00

700 bar

4,00-700

3,15

500 bar

3,15-500

5,00

500 bar

5,00-500

6,30

500 bar

6,30-500

8,00

500 bar

8,00-500

10,00

500 bar

10,00-500

Direction of rotation

05

Viewed on drive shaft

clockwise

R

Drive shaft

06

Cylindrical shaft with output for mounting an AZPF or AZPFF

K

Line connection

07

Pipe thread according to ISO 228/1

01

SAE thread to ANSI B1.1

12

Seal material

08

NBR seals

M

Pressure ports

09

1 Pressure port

01

2 Pressure ports

02

3 Pressure ports

03

5 Pressure ports

08

Combination pumps

10

2-fold

NG

4 cm3

AZPF4

5 cm3

AZPF5

8 cm3

AZPF8

11 cm3

AZPF11

14 cm3

AZPF14

16 cm3

AZPF16

19 cm3

AZPF19

22 cm3

AZPF22

25 cm3

AZPF25

28 cm3

AZPF28

3-fold

NG

5 cm3 - 4 cm3

AZPFF5-4

8 cm3 - 4 cm3

AZPFF8-4

8 cm3 - 8 cm3

AZPFF8-8

11 cm3 - 4 cm3

AZPFF11-4

11 cm3 - 5 cm3

AZPFF11-5

11 cm3 - 8 cm3

AZPFF11-8

16 cm3 - 8 cm3

AZPFF16-8

16 cm3 - 16 cm3

AZPFF16-16

Additional details

11

Further details in the plain text

*

1)Project planning information for multiple pumps has to be observed

Technical data

Size

1,602,002,503,154,006,308,003,155,006,308,0010,0016,0020,00

Displacement

geometric

Vg

cm³

1.512.142.593.574.327.148.633.394.825.838.039.7116.0719.43

Drive speed

nmin

rpm

10001000100010001000100010001000100010001000100010001000

nmax

rpm

20002000200020002000200020002000200020002000200020002000

Operating pressure

absolute

Inlet

p

bar

0.8 ... 2.50.8 ... 2.50.8 ... 2.50.8 ... 2.50.8 ... 2.50.8 ... 2.50.8 ... 2.50.8 ... 2.50.8 ... 2.50.8 ... 2.50.8 ... 2.50.8 ... 2.50.8 ... 2.50.8 ... 2.5

Outlet

continuous

pN

bar

700700700700700700700500500500500500500500

Inner diameter of the cylinders

Ø

mm

1010101010101015151515151515

Torque

max.

Drive shaft

Nm

160160160160160160160160160160160160160160

Number of cylinders

333551010333551010

Weight

m

kg

9.29.29.212.412.416.416.49.29.29.212.412.416.416.4

Drive shaft loading

Radial and axial forces cannot be absorbed! Radial and axial forces cannot be absorbed! Radial and axial forces cannot be absorbed! Radial and axial forces cannot be absorbed! Radial and axial forces cannot be absorbed! Radial and axial forces cannot be absorbed! Radial and axial forces cannot be absorbed! Radial and axial forces cannot be absorbed! Radial and axial forces cannot be absorbed! Radial and axial forces cannot be absorbed! Radial and axial forces cannot be absorbed! Radial and axial forces cannot be absorbed! Radial and axial forces cannot be absorbed! Radial and axial forces cannot be absorbed!

Mounting type

Front face mountingFront face mountingFront face mountingFront face mountingFront face mountingFront face mountingFront face mountingFront face mountingFront face mountingFront face mountingFront face mountingFront face mountingFront face mountingFront face mounting

Line connections

Screw-in fittingsScrew-in fittingsScrew-in fittingsScrew-in fittingsScrew-in fittingsScrew-in fittingsScrew-in fittingsScrew-in fittingsScrew-in fittingsScrew-in fittingsScrew-in fittingsScrew-in fittingsScrew-in fittingsScrew-in fittings

Direction of rotation, viewed on drive shaft

clockwiseclockwiseclockwiseclockwiseclockwiseclockwiseclockwiseclockwiseclockwiseclockwiseclockwiseclockwiseclockwiseclockwise

Hydraulic fluid

Permissible hydraulic fluid 1)

Mineral oil (HLP) to DIN 51524-2

Operating temperature range

°C

-10 … +70

Viscosity range

mm²/s

10 … 200

Maximum admissible degree of contamination of the hydraulic fluid 1)

Class 20/18/15 according to ISO 4406 (c)
1)The cleanliness classes specified for the components must be adhered to in hydraulic systems. Effective filtration prevents faults and simultaneously increases the life cycle of the components. For the selection of the filters, see www.boschrexroth.com/filter.

Flow/drive power

1)​

Inner diameter of the cylinders

mm

Stroke

mm

Vg

cm3

Pressure

bar

50

100

150

200

250

300

350

400

450

500

550

600

650

700

10

6.4

0.51

qV, eff

l/min

0.71

0.7

0.69

0.69

0.69

0.685

0.68

0.68

0.675

0.67

0.67

0.665

0.66

0.66

PA

kW

0.093

0.164

0.231

0.29

0.358

0.42

0.481

0.54

0.605

0.67

0.739

0.81

0.888

0.97

10

9.1

0.71

qV, eff

l/min

1.02

1.01

1.0

0.995

0.99

0.985

0.98

0.975

0.97

0.965

0.96

0.955

0.95

0.94

PA

kW

0.129

0.23

0.328

0.41

0.503

0.58

0.677

0.77

0.856

0.94

1.046

1.16

1.257

1.36

10

11.0

0.86

qV, eff

l/min

1.22

1.21

1.205

1.2

1.195

1.19

1.184

1.18

1.174

1.17

1.163

1.157

1.147

1.14

PA

kW

0.15

0.275

0.392

0.49

0.594

0.70

0.804

0.91

1.018

1.13

1.244

1.37

1.486

1.61

15

6.4

1.13

qV, eff

l/min

1.6

1.59

1.58

1.567

1.56

1.556

1.546

1.54

1.53

1.523

PA

kW

0.213

0.40

0.547

0.7

0.85

1.00

1.14

1.27

1.433

1.566

15

9.1

1.61

qV, eff

l/min

2.28

2.26

2.25

2.24

2.23

2.22

2.20

2.19

2.18

2.17

PA

kW

0.27

0.49

0.71

0.91

1.11

1.31

1.51

1.70

1.91

2.12

15

11.0

1.94

qV, eff

l/min

2.74

2.73

2.71

2.7

2.68

2.67

2.65

2.64

2.62

2.6

PA

kW

0.32

0.57

0.826

1.06

1.31

1.55

1.80

2.05

2.29

2.53

1)Mean values measured at n = 1450 rpm, Θ = 50 °C

Uniformity coefficient f relative to n = 1450 rpm

The values from "Flow/drive power" table relate to 1 cylinder each.

To determine the required drive power, multiply the specified value by the number of cylinders.

The uniformity coefficient f should be taken into account.

Radial piston pump (specifications apply for a frequency of 50 Hz)

3 cylinders

5 or 10 cylinders

Loaded cylinder

Factor f

Loaded cylinder

Factor f

1

3.13

1

3.13

1+2

1.89

1+2

1.57

1+3

1.57

1+2+3

1.60

1+3+4

1.35

1+2+3+4

1.30

1+2+3

1.00

1+2+3+4+5

1.00

At pumps with 10 cylinders, 2 cylinders each are switched at a pressure port.

▼ Example: Pump PR4–3X/1,60–700RA01M02

Port 1 and 2 are connected together and loaded with 450 bar, 3 is circulating at zero pressure.

PA = 2 × 0.605 kW = 1.21 kW

f = 1.57

Perf = 1.21 kW × 1.57 = 1.90 kW

Port 3 loaded with 300 bar, 1 and 2 run without pressure.

PA = 1 × 0.42 kW = 0.42 kW

f = 3.13

Perf = 0.42 kW × 3.13 = 1.31 kW

Port 1, 2 and 3, each loaded with 200 bar.

PA = 3 × 0.29 kW = 0.87 kW

f = 1

Perf = 0.87 kW × 1 = 0.87 kW

Diagrams/characteristic curves

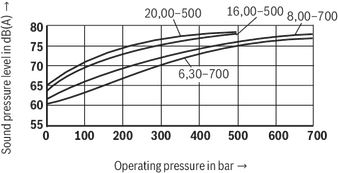

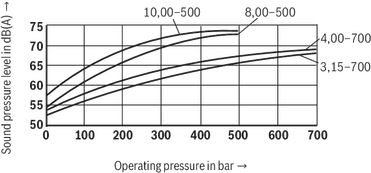

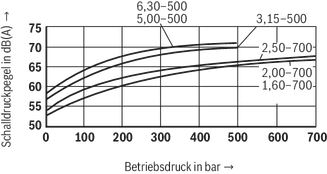

Sound pressure level (average):

(measured at n = 1450 min-1, v = 41 mm2/s and ϑ = 50 °C in a sound measuring chamber according to DIN 45635, part 26, Distance microphone – pump = 1 m)

The characteristic curves do not apply for versions with multiple circuits.

3-piston pump

5-piston pump

10-piston pump

Characteristic curves – Flow:

(measured at n = 1450 min-1, v = 41 mm2/s and ϑ = 50 °C)

Characteristic curves – Drive power:

(measured at n = 1450 min-1, v = 41 mm2/s and ϑ = 50 °C)

Dimensions

Radial piston pump with 3 pistons

Dimensions in mm

1)Pipe thread according to ISO 228/1
2)With line connection with characteristic 12, according to ANSI B 1.1
3)With line connection with characteristic 12, connection adapter (SAE-12; 1 1/16-12 UN) according to ANSI B 1.1 not included in the scope of delivery

Radial piston pump with 5 pistons

Dimensions in mm

1)Pipe thread according to ISO 228/1
2)With line connection with characteristic 12, according to ANSI B 1.1
3)With line connection with characteristic 12, connection adapter (SAE-12; 1 1/16-12 UN) according to ANSI B 1.1 not included in the scope of delivery
  • Cylindrical shaft end
  • Shaft end with serration according to DIN 5481

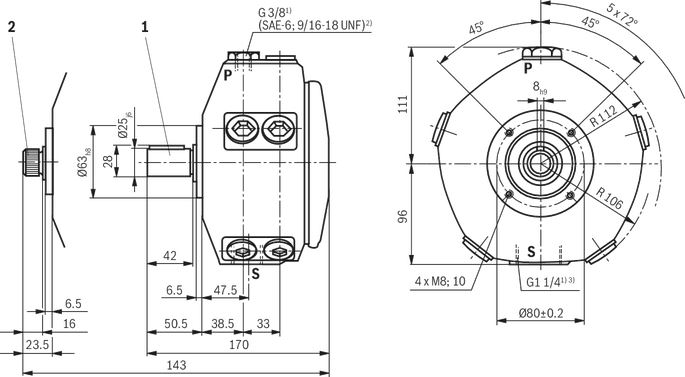

Radial piston pump with 10 pistons

Characteristic 01, 02 and 08
Dimensions in mm

1)Pipe thread according to ISO 228/1
2)With line connection with characteristic 12, according to ANSI B 1.1
3)With line connection with characteristic 12, connection adapter (SAE-20; 1 5/8-20 UN) according to ANSI B 1.1 not included in the scope of delivery
  • Cylindrical shaft end
  • Shaft end with serration according to DIN 5481

Radial piston pump with 10 pistons

Characteristic 11 and 12
Dimensions in mm

1)Pipe thread according to ISO 228/1
2)With line connection with characteristic 12, according to ANSI B 1.1
3)With line connection with characteristic 12, connection adapter (SAE-20; 1 5/8-20 UN) according to ANSI B 1.1 not included in the scope of delivery
  • Cylindrical shaft end
  • Shaft end with serration according to DIN 5481

Pump combination P2R4...

Other dimension see Dimensional drawings of PR4

L1

mm

38.5

L2

mm

86.8

L3

mm

124.2125.4127.5131.3131.8139.4147.5148.1

L4

mm

170.5173177.1182.1187.1190.5195.5200.9217.3222.1

Ø D1

mm

4055

mm

± 0.15

Ø D2

mm

152026

Ø D3

mm

35

mm

± 0.15

Ø D4

mm

15

H1

mm

15.7

G

M6

mm

13

Pump combination P3R4...

Other dimension see Dimensional drawings of PR4

L1

mm

38.5

L2

mm

86.8

L3

mm

125.4127.5131.3

L4

mm

208.4212.5215.8217.5218.7220.8233.5

L5

mm

254.7258.8265.4263.8266.3270.4292.2

Ø D1

mm

40

mm

± 0.15

Ø D2

mm

1520

Ø D3

mm

40

mm

± 0.15

Ø D4

mm

15201520

Ø D5

mm

35

mm

± 0.15

Ø D6

mm

15

Ø D7

mm

35

mm

± 0.15

Ø D8

mm

15

H1

mm

15.7

G

M6

mm

13

Project planning information

Installation instructions

Fluid tank

  • Adjust useful volume of the tank to the operating conditions.
  • The admissible fluid temperature must not be exceeded; use coolers, if necessary.

Lines and ports

  • Remove protection plugs from the pump.
  • We recommend the use of seamless precision steel pipes according to DIN EN 10305-1 and removable pipe connections.
  • Select the clear width of pipes according to the ports (suction speed 1 to 1.5 m/s).
  • Inlet pressure, see technical data.
  • Thoroughly clean pipelines and fittings prior to installing.

Proposal for piping layout

  • Under no circumstances may drain and returning fluid be drawn directly into the suction port again, i.e., select the largest possible distance between suction line and return line.
  • The return drain must always be below the oil level.
  • Ensure suction-tight installation of the pipes.

Filter

Use a return flow or pressure filter, if possible.

(Suction filters only in connection with underpressure switch/clogging indicator).

Hydraulic fluid

  • Please observe our specifications according to data sheet 90220.
  • We recommend brand name hydraulic fluids.
  • Do not mix hydraulic fluids of different types since this can result in decomposition and deterioration of the lubricity.
  • The hydraulic fluid must be replaced at regular intervals according to the operating conditions. When doing this, the hydraulic fluid reservoir must also be cleaned of residues.

Drive

Electric motor + pump carrier + coupling + pump

  • No radial or axial forces permissible on the pump drive shaft!
  • Motor and pump must be exactly aligned!
  • Always use a coupling that is suitable for compensating for shaft offsets!
  • When installing the coupling, avoid axial forces, i.e., when installing, do not hammer or press the coupling onto the shaft! Use the female thread on the drive shaft.

Installation positions

B3

B5

V1

Project planning information

When using radial piston pumps, we recommend particularly observing the information specified below. Project planning, assembly and commissioning of the radial piston pumps require the employment of trained experts.

Technical data

All specified characteristic depend on production tolerances and are valid at certain boundary conditions. Please note that consequently, certain scatter ranges are possible and that with changed boundary conditions (e.g. viscosity), the characteristics may also change.

Characteristic curves for flow and consumed power

When designing the drive motor, please observe the maximum application parameters possible.

Noise

The values for sound pressure level shown under Diagrams/characteristic curves have been measured according to DIN 45635 part 26. That means only the sound emission of the pump is shown. Environmental influences (such as place of installation, piping, etc.) have been eliminated. The values are in each case only valid for one pump. For circulation at zero pressure, the pressure line must be preloaded by means of a check valve (cracking pressure p = 5 bar) due to noise development.

Notice

Due to the power unit construction and the influence at the final place of installation of the pump, the sound pressure level will usually be 5 to 10 dB(A) higher than the value of the pump itself.

Project planning information for multiple pumps

Project planning information for multiple pumps

  • The same general technical data apply as for single pumps.
  • The pump with the higher load (pressure x flow) should be the first pump stage.
  • When combining several pumps, the occurring torques may reach inadmissibly high values.
  • The total of the torques must not exceed the admissible values (see table below)

Pump type

Max. admissible

Drive torque Tmax

Output torque Tmax

PR4...

160 Nm

45 Nm

AZPF...

45 Nm

45 Nm

AZPFF...

45 Nm

45 Nm

Single pump

Example:
Pump combinationP3R4-3X/3.15-700...+AZPFF8-4

Tab2 = 45 Nm

T3 = 3.8 Nm ≤ Tab2 max

Tab1 = 45 Nm

T1,2 = T2 + T3

T1,2 = 18.8 Nm ≤ Tab1 max

Tmax = 160 Nm

T = T1 + T2 + T3

T = 63 Nm ≤ Tmax

Combination pump

Calculation example:

V = displacement in cm3

ηhydr.-mech. = hydraulic-mechanical efficiency

T = torque in Nm

Δp = pressure in bar

The pump combination can be operated with the calculated key data.

Commissioning

Commissioning instructions

Air bleeding

  • All PR4 radial piston pumps are self-priming.
  • Fill the housing with filtered oil via port S.
  • During initial commissioning, set the pump to pressureless circulation. To do so, release the pressure hose and direct it into the reservoir.
  • Before initial commissioning, the pump must be air-bled to protect it against damage.
  • Switch to pressureless circulation, or direct the pressure line or pressure hose back into the reservoir.
  • Briefly switch the pump on (inching mode).
  • Should the pump not displace bubble-free oil after approx. 20 seconds, re-check the system. After the operating values have been reached, check the pipe connections for leakage. Check the operating temperature.
  • Be aware of noise generation.

Commissioning

  • Check whether the system is thoroughly and properly installed.
  • Start the pump without load and let it displace fluid without pressure for a few seconds in order to ensure sufficient lubrication.
  • In no case may the pump be operated without hydraulic fluid!

Note

  • Adjustment, maintenance and repair of the pump may only be carried out by authorized, trained and instructed personnel!
  • Use only original Rexroth spare parts!
  • The pump may only be operated within the permissible data.
  • The pump may only be operated when in perfect condition!
  • When carrying out any work on the pump (e.g. installation and removal) the system must be switched off and depressurized!
  • Unauthorized conversions and changes, affecting the safety and function are not permissible!
  • Mount protective devices (e.g., coupling protection)!
  • Do not remove any existing protective devices!
  • The generally valid safety and accident prevention regulations must be strictly observed!

Downloads

Fixed displacement radial piston pump
Data Sheet | RE11263 | 2013-05-01 | English | PDF | 504k

Product Groups: Radial piston pumps
Type PR4

Мы предлагаем следующие способы доставки товара:

Самовывоз из пункта выдачи

Самостоятельное получение заказа в пункте выдачи. Дата и время получения заранее согласуется с менеджером магазина.
Отгрузка товара юридическим лицам осуществляется только при наличии печати или правильно оформленной и заполненной доверенности, наличии паспорта получателя.


Курьерская доставка по Москве

Доставка по адресу покупателя или до пункта приема транспортной компании в г. Москве. Дата и время доставки заранее согласуется с менеджером магазина.

Доставка транспортной компанией по России

Доставка транспортной компанией по России до пункта выдачи транспортной компании или до конечного адреса покупателя.


Для расчета коммерческого предложения или получения счета на поставку оборудования и программного обеспечения Bosch Rexroth оставьте заявку в форме ниже или свяжитесь с отделом продаж по телефону +7 495 137-07-02 или электронной почте sale@boschrexroth-russia.ru. Мы гарантируем оперативный ответ на ваш запрос и предоставление наилучших условий от официального поставщика Bosch Rexroth.

Специалист по решениям Bosch Rexroth:

  • Окажет профессиональную консультацию.
  • Сообщит вашу цену на продукцию.
  • Сообщит информацию об актуальных акциях и скидках.
  • Подскажет ближайшее к вам отделение с наличием нужной продукции.
  • Согласует с вами возможную дату и время доставки.

Запрос цены или КП

Запрос цен, наличия или консультация
Пришлем актуальную информацию по ценам, скидкам, наличию товара на складе и срокам поставки
НовостиВсе новости
Bosch Rexroth открывает новые возможности в управлении машинами и подключении к IoT

Bosch Rexroth предлагает одну из самых производительных систем ЧПУ на рынке. Компания является лидером в области автоматизации и устанавливают стандарты в этой области. От датчиков и сервоприводов до революционной новой платформы, Bosch Rexroth предлагает широкий спектр решений для автоматизации. ..

16 Февраля, 2024
Bosch Rexroth и TotalEnergies объединяют свои усилия для продвижения альтернативных и экологичных гидравлических жидкостей

Bosch Rexroth и TotalEnergies (французская нефтегазовая компания) 18 декабря 2023 года подписали соглашение сотрудничестве, направленном на разработку, внедрение и маркетинг гидравлических жидкостей на водной основе, с акцентом на экологичность, огнестойкость и производительность. Данный союз отр..

11 Января, 2024
Bosch Rexroth представляет Интеллектуальный функциональный набор для обработки данных Smart Function Kit for Handling

Компания Bosch Rexroth является одним из ведущих мировых производителей и поставщиков технологий и услуг в области промышленной автоматизации. Это производитель рад представить вам свой интеллектуальный функциональный набор для обработки данных. Это инновационное оборудование, с помощью которого п..

4 Декабря, 2023
Бренд Bosch Rexroth представил миру свою разработку - оборудование IndraDrive CDB02 - BASIC для двухосевого блока управления

Bosch Rexroth, являясь ведущим производителем промышленного оборудования, не стоит на месте и разрабатывает новое оборудование. Одним из изобретений этой компании является IndraDrive CDB02 - BASIC. Это двухосевой блок управления, который предназначен для использования в различных промышленных сект..

1 Декабря, 2023
Bosch Rexroth: высокоскоростной асинхронный двигатель 1MB140

Производитель Bosch Rexroth представил свою разработку - высокоскоростной асинхронный двигатель 1MB140. Этот продукт обладает рядом уникальных характеристик и предназначен для различных применений в промышленности. Основным назначением двигателя 1MB140 является обеспечение высокой скорости вращ..

30 Ноября, 2023
Bosch Rexroth рассказывает о характеристиках электрогидравлических насосов

Bosch Rexroth представляет электрогидравлические насосы, которые объединяют в себе преимущества электрической и гидравлической технологий. Данные насосы могут использоваться в различных отраслях промышленности, включая машиностроении, автомобильной промышленности, энергетике и других. Основная ..

29 Ноября, 2023
Bosch Rexroth представил серию высокоэффективных синхронных моментных двигателей МВТ130

Синхронные моментные двигатели МВТ130 применяются в различных отраслях промышленности: машиностроение, автомобильной и энергетической промышленности. Это оборудование используют как дополнение к насосам, компрессорам, приводам конвейеров и другим механизмам, требующим точного управления и высокой ..

28 Ноября, 2023
Bosch Rexroth: надежные и эффективные героторные насосы подходят для решения для множества задач

Героторные насосы Bosch Rexroth — это инновационное оборудование, которое обеспечивает эффективную работу в различных областях промышленности. Они являются незаменимым компонентом в системах гидравлического привода и обеспечивают надежную и плавную работу механизмов. Принцип работы герото..

27 Ноября, 2023
Для эффективной работы гидравлических систем Bosch Rexroth представляет баллонный аккумулятор HAB2

Баллонный аккумулятор HAB2 производства компании Bosch Rexroth — это инновационное оборудование, предназначенное для оптимизации работы гидравлических систем и обеспечения более эффективного использования энергии. Баллонный аккумулятор HAB2 выполняет несколько важных функций. Во-первых, с..

24 Ноября, 2023
Bosch Rexroth: инновационное решение для удобства и эффективности работы - выдвижная клавиатура VAK40

Торговая марка Bosch Rexroth, является одним из мировых лидеров в области промышленной автоматизации, и представляет свою разработку - выдвижную клавиатуру VAK40. Это инновационное устройство, которое обеспечивает удобную и эффективную работу операторов в промышленных условиях. Установить выдви..

23 Ноября, 2023
Bosch Rexroth: инновационные функции и простая установка дисплея 19" VDP60

Бренд Bosch Rexroth рад представить свою разработку - дисплей 19" VDP60, который обещает стать настоящим прорывом в мире технологий. Этот дисплей не только показывает изображения высокого качества, но и предлагает ряд функций, которые помогут решить множество задач. Одним из главных свойст..

22 Ноября, 2023
Rexroth: Шестеренные насосы с внешним зацеплением – надежное решение для эффективной работы в различных отраслях

Компания Rexroth представляет шестеренные насосы с внешним зацеплением, которые являются необходимым прибором в области гидравлики. Они выполняют важную задачу – обеспечивают надежную и эффективную работу гидравлических систем в различных отраслях промышленности. Эти насосы нашли применен..

21 Ноября, 2023

Нет отзывов об этом товаре.

Написать отзыв

Рейтинг
