Артикул: RX7707

Все товары Bosch Rexroth

Pressure relief valves with direct current motor operation, pilot operated DBGT

Доступно к заказу

Цена по запросу

Получи КП от 5 лучших поставщиков
С указанием цены, наличия, сроков поставки и скидок.
И выбери подходящего.

Description

  • Component series 1X
  • Max. operating pressure 315 bar
  • Flow, max. 12 l/min

Features

  • Operation via DC motor with speed reduction transmission
  • For subplate mounting: Porting pattern according to ISO 6264
  • 5 pressure ratings
  • With actual value potentiometer or limit switch
  • Self-locking in case of power failure

Product description

Pressure valves of type DBG are pilot-operated pressure relief valves. They are used for system pressure limitation. The pressure relief valves from this series mainly consist of a pilot control valve with electric motor as pressure adjustment element and main valve with main spool insert. The system pressure is set by means of a DC motor (16) with speed reduction transmission (17). The output shaft of the speed reduction transmission (17) turns the cam (14) that tensions the spring (8) via the spring plate (15) and thereby causes a pressure change. The pressure applied to channel A acts on the main spool (1.1). Simultaneously, pressure is applied to the spring-loaded side of the main spool (1.1) and to the pilot poppet (6) in the pilot control valve (7) via the control lines (4) and (5) which are equipped with nozzles (2.1, 2.2) and (3). If the system pressure exceeds the value set at the spring (8), the pilot poppet (6) opens. The signal for this is provided internally - with type DBG..–1X/.. via the control lines (12) and (4) from channel A; or externally – with type DBG..–1X/..X (XY) via the connection (13) and the control line (4). The pilot oil now flows via nozzle (2.1), control line (4), nozzle (2.2) and pilot poppet (6) into the spring chamber. From here, it is fed into the tank, either internally – with type DBG..–1X/.. via control line (10), or externally – with type DBG..–1X/..Y (XY) via control line (11). The compression spring (1.2) acts on the main spool (1.1) in closing direction, i. e. there is a pressure drop between side “A” and the spring-loaded side of the main spool (1.1). The flowing pilot oil volume is determined by the cross-section of the nozzles (2.1, 2.2) and by the pressure drop at the main spool (1.1). When the pressure in “A” has increased by the pressure drop at the main spool (1.1) in relation to the cracking pressure at the pilot poppet (6), the main spool (1.1) opens from “A” to “B”. The oil now flows from channel “A” to channel “B”, whilst the set operating pressure is maintained. The cam position (14) is reported back by the actual value potentiometer (18). Optionally, electric end switches can be installed instead of the actual value potentiometer (18) to limit the min. and max. pressure. For the version with limit switch, the min. adjustment time is 12 seconds for the pressure range pmin to pmax. The adjustment time of 12 seconds facilitates a sensitive start-up of the desired pressure in jog mode. For the version with actual value potentiometer, the min. adjustment time is 0.65 seconds for the pressure range pmin to pmax. The integrated amplifier type VT-VRM1-1 enables program control. With 2 additional pressure switches, the min. and max. pressure can be limited. If the energy supply is interrupted (cable break, fuse defect, short-circuit, etc.), the pressure adjusted at the valve remains unchanged for the version with limit switch.

Type code

01

02

03

04

05

06

07

08

DBG

T

1X

/

*

01

Pressure relief valve with DC motor actuation

DBG

02

separate pilot control valve asremote control valve (do not enter valve size)

T

03

Component series 10 ... 19 (10 ... 19: unchanged installation and connection dimensions)

1X

Pressure rating

04

Set pressure up to 50 bar

50

Set pressure up to 100 bar

100

Set pressure up to 200 bar

200

Set pressure up to 315 bar

315

Set pressure up to 400 bar

400

Pilot flow

05

Pilot oil supply internal, pilot oil return internal

no code

External pilot oil supply, internal pilot oil return

X

Internal pilot oil supply, external pilot oil return

Y

External pilot oil supply, external pilot oil return

XY

Seal material

06

NBR seals

no code

FKM seals

V

Observe compatibility of seals with hydraulic fluid used. (Other seals upon request)

07

Limit switch

E1

Actual value potentiometer

P2

08

Further details in the plain text

*

Technical data

general

Type

DBGT

Size

Component series

1X

Installation position

any

Earth

kg

5.1

Ambient temperature range

°C

-20 … +50

hydraulic

Maximum operating pressure

bar

315

Anschluss A

bar

315

Port B (internal pilot oil return)

bar

10

Port B (external pilot oil return)

bar

315

Port X

bar

315

Port Y

bar

10

Maximum set pressure

Pressure rating 50 bar

bar

50

Pressure rating 100 bar

bar

100

Pressure rating 200 bar

bar

200

Pressure rating 315 bar

bar

315

Pressure rating 400 bar

bar

400

Minimum set pressure

qv dependent (see characteristic curves)

Maximum flow

l/min

12

Pilot flow

l/min

1

Hydraulic fluid

see table

Hydraulic fluid temperature range

°C

-20 … +70

Viscosity range

mm²/s

2.8 … 380

Maximum admissible degree of contamination of the hydraulic fluid, cleanliness class according to ISO 4406 (c) 1)

Class 20/18/15 according to ISO 4406 (c)
1)The cleanliness classes specified for the components must be adhered to in hydraulic systems. Effective filtration prevents faults and simultaneously increases the life cycle of the components. For the selection of the filters, see www.boschrexroth.com/filter.

Hydraulic fluid

Classification

Suitable sealing materials

Standards

Mineral oils and related hydrocarbons

HL, HLP

NBR / FKM

DIN 51524

Bio-degradable - insoluble in water

HEES

FKM

VDMA24568

HETG

NBR / FKM

HEPG

FKM

Important information on hydraulic fluids!

  • Further information and information on the use of other hydraulic fluids on request!
    • There may be limitations regarding the technical valve data (temperature, pressure range, life cycle, maintenance intervals, etc.)!
    • The flash point of the process and operating medium used must be 40 K over the maximum solenoid surface temperature.
    • When using bio-degradable hydraulic fluids that are zinc-solving, zinc may accumulate in the fluid (700mg zinc per pole tube)

Bio-degradable:

electrical

Type

DBGT

Voltage type

Direct voltage

Power supply

V

24

Nominal power with limit switch

W

18

Nominal power with actual value potentiometer

W

24

Protection class according to DIN EN 60529

IP65 (If a suitable and a correctly mounted mating connector are used.)

Control in jog mode with limit switch: Ordering code “E1”

Adjustment time, pmin ... pmax

s

12

Limit switch version:

Microswitch

30 V; 2 A DC

electric load

250 V; 5 A AC

Pressure overrun:

Pressure rating

bar

50

100

200

315

400

without short-circuit bridge

bar

1

2,5

5

7,5

10

with short-circuit bridge

bar

0,5

1

1,5

2

2,5

Adjustment with actual value potentiometer for cam position feedback: Ordering code “P2”

Adjustment time, pmin ... pmax

s

0,65

Potentiometer

Resistance

5

Power

W

1,75

Adjustment hysteresis: breakout pressure - variation > 10 bar from nominal pressure

Pressure rating

bar

50

100

200

315

400

Hysteresis

bar

< 0,5

< 1

< 2,5

< 4

< 5

Adjustment hysteresis: breakout pressure - variation > 20 bar from nominal pressure

Pressure rating

bar

50

100

200

315

400

Hysteresis

bar

< 0,3

< 0,5

< 1

< 1,5

< 2

Repetition accuracy

bar

< 0,5

< 1

< 1,3

< 1,7

< 2

Valve amplifiers

Electric amplifier

VT-VRM1-1-1X

Diagrams/characteristic curves

(measured at ν = 36 mm²/s and ϑOil = 50 °C)

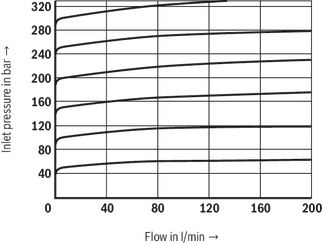

Inlet pressure dependent on the flow; NG10

Size 10

Minimum set pressure dependent on the flow; NG 10

Size 10

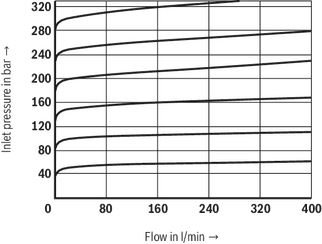

Inlet pressure dependent on the flow; NG25

NG25

Minimum set pressure dependent on the flow; NG 25

NG25

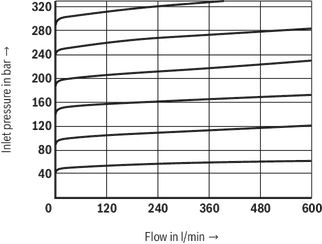

Inlet pressure dependent on the flow; NG32

Size 32

Minimum set pressure dependent on the flow; NG 32

Size 32

Set pressure dependent on the flow; pressure rating 400 bar

Minimum set pressure dependent on the flow; pressure rating 400 bar

Symbols/Circuit diagrams

DBGC-1X/.. DBGT-1X/..

Electrical connection

Connector connection at the DBG / DRG valve with actual value potentiometer

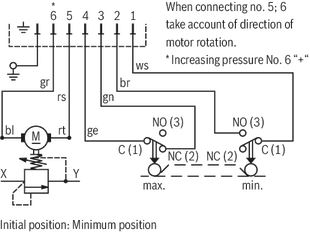

Connector connection at the DBG / DRG valve with end switch

Switching example: DBG / DRG valve with end switch

Dimensions

load error

Ordering codes

Currently eShop is not available. Please try again later.

Downloads

Pressure relief valve with DC motor operation, pilot operated
Data Sheet | RE29139 | 2007-06-01 | English | PDF | 285k

Product Groups: Pilot operated
