Артикул: RX7653
Double mating connectors for valves with two solenoids and connector “K4”, with indicator light, Zener diode suppression circuit and line connection M12 x 1 3P Z60L8
Доступно к заказу
Цена по запросу
И выбери подходящего.
Description
- For valves with connector “K4” according to EN 175301-803 and ISO 4400, 2-pole + PE, “large cubic connector”
- Cable sets for valves with two solenoids (double mating connectors)
Technical data
Mating connector | Short designation | Z60L8 | ||
Design | A | |||
Connector | M12 metal thread, A coding, version according to EN 61076-2-101 | |||
Ambient temperature | Fixed line installation | °C | -25 … +80 | |
Flexible line | °C | -20 … +80 | ||
Protection class according to EN 60529 | IP 67 with mating connector mounted and fitted | |||
Indicator light | LED yellow | |||
Number of poles | 2 + PE | |||
Standard | EN 175301-803A/ISO4400 | |||
Certification/conformity | RoHS, CSA | |||
Derating, max. | 4 A | °C | + 40 | |
2 A | °C | + 95 | ||
Connection line | Type | PUR-JZ black | ||
Connection line wire cross-section | 3 x 0,75 mm2 | |||
Bending radius | Fixed line installation | min. 4 x line diameter | ||
Flexible line | min. 10 x line diameter |
(For applications outside these values, please consult us!)
Symbols/Circuit diagrams
With connector M12 x 1, indicator light and Zener diode suppression circuit
With connector M12 x 1, indicator light and Zener diode suppression circuit

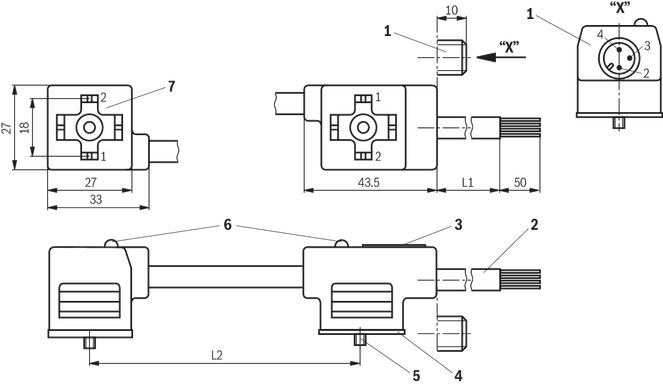

Dimensions
Dimensions in mm
1 | Version “Z60…” |
2 | Version “Z61…” |
3 | Name plate |
4 | Flat seal (not detachable) |
5 | Mounting screw M3 (not detachable), tightening torque MA = 0.5 Nm |
6 | LED (versions “Z60L” and “Z61L” only) |
7 | Contacting 0° (PE bridged) |
L1 | Cable length 3 or 5 m (see “ordering code”) |
L2 | 113 mm (for valve NG6) |
Downloads
Leitungsdosen und Kabelsätze für Ventile und Sensoren in der Hydraulik Data Sheet | RD08006 | 2021-05-01 | German | PDF | 1.4MB Product Groups: Mating connectors and cable sets | |
Mating connectors and cable sets for valves and sensors in hydraulics Data Sheet | RE08006 | 2021-05-01 | English | PDF | 1.5MB Product Groups: Mating connectors and cable sets |
