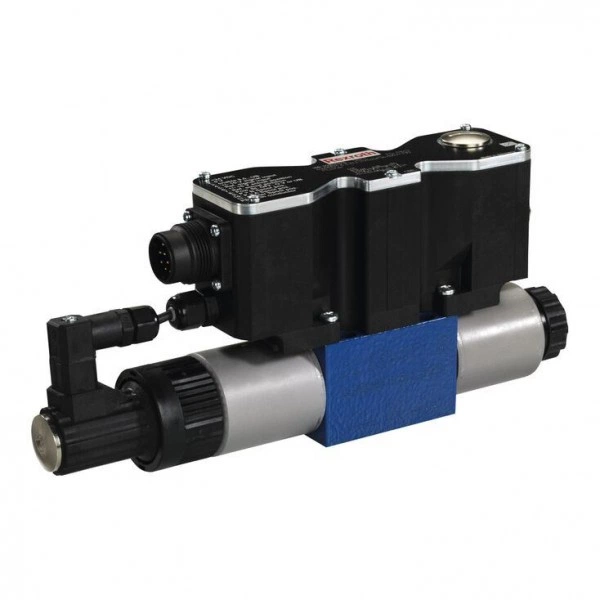

Description

Size 6, 10
Component series 2X
Maximum operating pressure 315 bar
Maximum flow 180 l/min

Features

Direct operated proportional directional valve for controlling flow direction and flow size
Operation by means of proportional solenoids with central thread and detachable coil
Electrical position feedback
Integrated electronics (OBE) with B6 interface
Monitoring of control spool position
With or without step function
Spring-centered control spool
For subplate mounting: Porting pattern according to ISO 4401

Product description

The 4/3 proportional directional valves are designed as direct operated devices in plate design. Operation by means of proportional solenoids with central thread and detachable coil. The solenoids are controlled via integrated electronics.

In version 4WREEM..., the valve is equipped with a symmetric spool overlap and features an operating direction and spool central position monitoring function.

In addition, version 4WREEM...J... has a step function to compensate for this overlap. This means that the spool overlap is passed quickly.

The valve is mainly used in machines with high safety requirements, e. g. in hydraulic press controls.

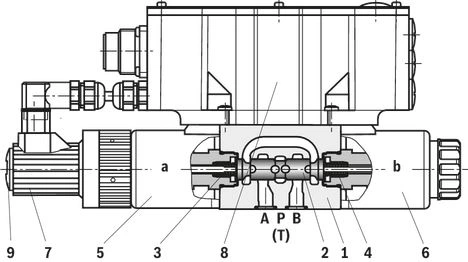

Set-up:

The valve basically consists of:

Housing (1) with connection surface
- Control spool (2) with compression springs (3 and 4)
- Solenoids (5 and 6) with central thread
- Position transducer (7)
- Integrated electronics (8)
- With de-energized solenoids (5 and 6), central position of the control spool (2) due to compression springs (3 and 4)
- Direct actuation of the control spool (2) by energization of one proportional solenoid, e. g. solenoid "b" (6)
  - Control spool (2) is moved to the left in proportion to the electrical input signal
  - Connection from P to A and B to T via orifice-type cross-sections with progressive flow
  - characteristics
- Switching off of solenoid “b” (6)
  - Control spool (2) is returned to the central position by the compression spring (3)
- Monitoring of the control spool position via an inductive position transducer
- Output signals of the integrated electronics can be evaluated by an external safety control in order to detect any malfunction of the valve
- The power output stages are blocked by switching off the voltage for enable (pin 3). Notice: Not released for switching off according to EN13849!
- The output stages are enabled via the enable input (pin 3). The status message is sent via pin 8
- The signals to the signal outputs pin 9, pin 10 and pin 11 of the connector are led out. The signals are enabled by the logic switching statuses if the threshold values (+ Xw and – Xw) are exceeded
- The switching signals are used in a superior control system for monitoring functions
- The entire control must meet the requirements of the standards that are relevant for the application, such as e. g. EN693, EN12622 or EN13849
- If safety requires or if the control system detects an error, switching off the supply voltage (pin 1 and pin 2) and enable (pin 3) must cause the valve to be switched off
- The valve must not be operated vertically with the spool position sensor hanging upside down

Function:

If no enable signal is available, the output stage is locked and the valve is not functional. The readiness for operation of the output stages can be queried via pin 8. If the supply voltage fails or if no command value is available, the valve control spool is maintained in the central position by centering springs. In this spool position, A, B, P are blocked with spool E and A and B are connected to T with spool W.

Monitoring function:

Precondition for the use as a safety-relevant component in hydraulic circuits:

Important notice:

The PG fitting (9) must not be opened. Mechanical adjustment of the adjustment nut located below is prohibited and damages the valve!

Notice:

Due to the design principle, internal leakage which may increase over the life cycle is inherent to the valves.

Notice:

The tank line must not be allowed to run empty. With corresponding installation conditions, a preload valve (preload pressure approx. 2 bar) must be installed.

Type code

01	02	03	04	05	06	07	08		09		10	11		12	13	14
4	WRE	E	M					‒	2X	/	G24	K34	/	B6	V	*

01	4 main ports	4
02	Proportional directional valve with electrical position feedback	WRE
03	With integrated electronics (OBE)	E
04	Monitoring of control spool position	M
05	Size 6	6
05	Size 10	10
06	Symbols; for the possible version, see "Symbols/Circuit diagrams"	E; E1-; W; W1-
Rated flow NG6
07	4 l/min	4
	8 l/min	8
	16 l/min	16
	32 l/min	32
Rated flow NG10
07	25 l/min	25
	50 l/min	50
	75 l/min	75
Option
08	Without step function	no code
08	Electrical compensation of the control spool overlap	J
09	Component series 20 ... 29 (20 ... 29: unchanged installation and connection dimensions)	2X
10	Supply voltage 24 V	G24
Electrical connection
11	Connector DIN 43651	K34
Electrical interface
12	Command value ±10 V	B6
Seal material
13	NBR seals	V
14	Further details in the plain text	*

Technical data

general

Type		4WREEM
Size		6	10
Installation position		horizontal, must not be installed vertically
Ambient temperature range	°C	-20 … +50
Storage temperature range	°C	-20 … +80
Weight	kg	2.4	6.5
MTTFD values according to EN ISO 13849	y	150

hydraulic

Size			6	10
Maximum operating pressure		bar	315
Maximum operating pressure	Port P	bar	315
	Port T	bar	210
	Anschluss A	bar	315
	Port B	bar	315
Maximum flow		l/min	90	180
Nominal flow		l/min	4 8 16 32	25 50 75
Maximum admissible zero flow		l/min	≤ 0.3	≤ 0.6
Hydraulic fluid			see table below
Hydraulic fluid temperature range		°C	-20 … +80
Hydraulic fluid temperature range	preferably	°C	+40 … +50
Viscosity range		mm²/s	20 … 380
Viscosity range	preferably	mm²/s	30 … 46
Maximum admissible degree of contamination of the hydraulic fluid, cleanliness class according to ISO 4406 (c) 1)			Class 20/18/15 according to ISO 4406 (c)
Hysteresis		%	≤ 0.1
Range of inversion		%	≤ 0.05
Response sensitivity		%	≤ 0.05
Zero shift upon change of	Hydraulic fluid temperature	%/10 K	< 0.15
Zero shift upon change of	Operating pressure	%/100 bar	< 0.1

1)	The cleanliness classes specified for the components must be adhered to in hydraulic systems. Effective filtration prevents faults and simultaneously increases the life cycle of the components. For the selection of the filters, see www.boschrexroth.com/filter.

Hydraulic fluid	Classification	Suitable sealing materials	Standards
Mineral oils and related hydrocarbons	HL, HLP	NBR / FKM	DIN 51524
Flame-resistant - containing water	HFC (Fuchs HYDROTHERM 46M, Petrofer Ultra Safe 620)	NBR	ISO 12922
Important information on hydraulic fluids: For more information and data on the use of other hydraulic fluids please contact us. There may be limitations regarding the technical valve data (temperature, pressure range, life cycle, maintenance intervals, etc.). The flash point of the process and operating medium used must be 40 K over the maximum solenoid surface temperature. Flame-resistant - containing water: Maximum pressure differential per control edge 175 bar Pressure pre-loading at the tank port > 20 % of the pressure differential, otherwise increased cavitation Life cycle as compared to operation with mineral oil HL, HLP 50 % to 100 %

electrical

Size			6	10
Voltage type			Direct voltage
Maximum current consumption	of the amplifier 1)	A	2
Maximum current consumption	of the amplifier (impulse current)	A	3
Actuated time		%	100
Maximum coil temperature 2)		°C	150
Protection class according to DIN EN 60529			IP65 (If a suitable and a correctly mounted mating connector are used.)
Command value output		V	± 10
Power supply		V	24
Supply voltage range		V	19 … 35
Earthing (GND)		V	0
Enable input range	"B6"	V	8,5 … 35
Command value input	"B6"	mA	± 10
Actual value output	"B6"	V	± 10
Power output stages of signal output			0 V or UB
Control spool position P → A		V	24
Control spool position P → B		V	24
Control spool position zero position		V	24

1)	plus load of switching outputs
2)	Due to the surface temperatures occurring at solenoid coils, the European standards ISO 13732-1 and ISO 4413 need to be adhered to.

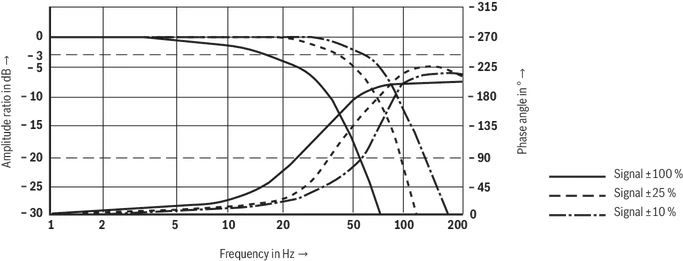

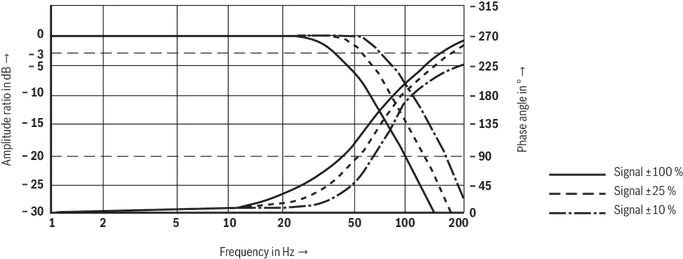

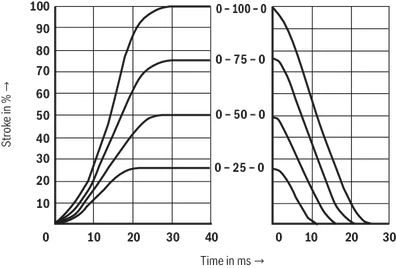

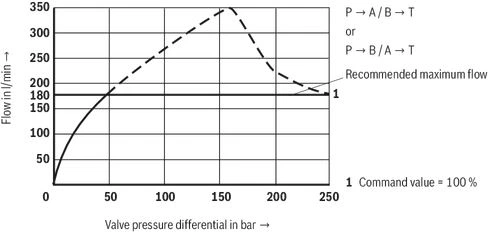

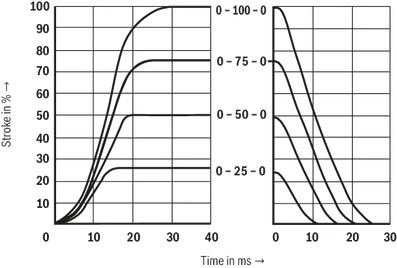

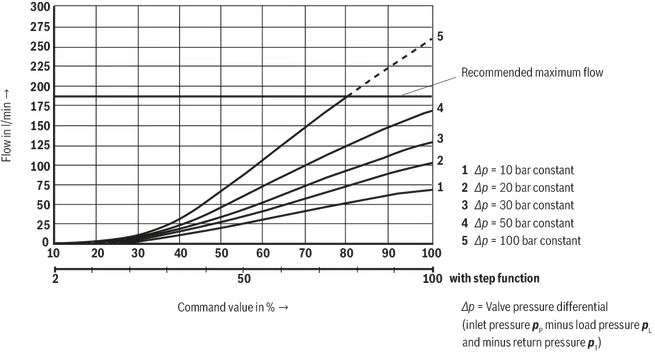

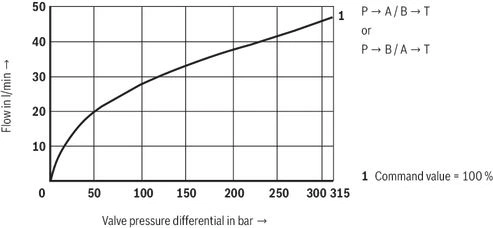

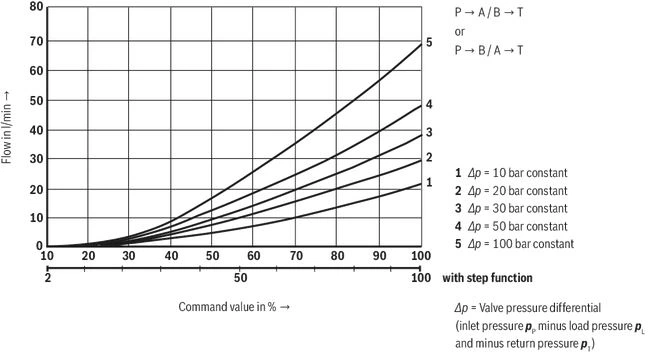

Diagrams/characteristic curves

Symbols/Circuit diagrams

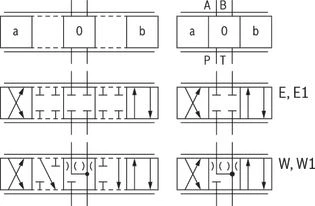

Symbols

With control spool symbol E1- and W1-, the following applies:
P → A: qvmax	B → T: qv/2
P → B: qv/2	A → T: qvmax
Notice: In the zero position, control spool symbol W has a connection from A → T and from B → T with approx. 3% of the relevant nominal cross-section.

Type 4WREEM...E...

Type 4WREEM...W...

Electrical connection

Pin assignment	Contact	Signal with interface B6
Power supply	1	24 VDC (u(t) = 19,0 ... 35 V); Imax = 2 A
Power supply	2	0 V
Enable input	3	8,5 VDC ... 35 VDC
Differential amplifier input (command value)	4, 5	± 10 V command value
Differential amplifier input (command value)	6, 7	± 10 V actual value
Power output stages of signal output	8	0 V or UB
Control spool position P → B	9	24 VDC
Control spool position P → A	10	24 VDC
Control spool position zero position	11	24 VDC
	PE	connected to cooling element and valve housing

Command value:
Positive command value 0 ... +10 V at pin 4 and reference potential at pin 5 result in flow from P → A and B → T
Negative command value 0 ... –10 V at pin 4 and reference potential at pin 5 result in flow from P → B and A → T
Actual value:
Positive actual value 0 ... +10 V at pin 6 and reference potential at pin 7 result in flow from P → A and B
T
Negative actual value 0 ... -10 V at pin 6 and reference potential at pin 7 result in a flow from P → B and A
T
Connection cable:
Recommendation:
up to 25 m cable length type LiYCY 7 x 0.75 mm²
up to 50 m cable length type LiYCY 7 x 1.0 mm²

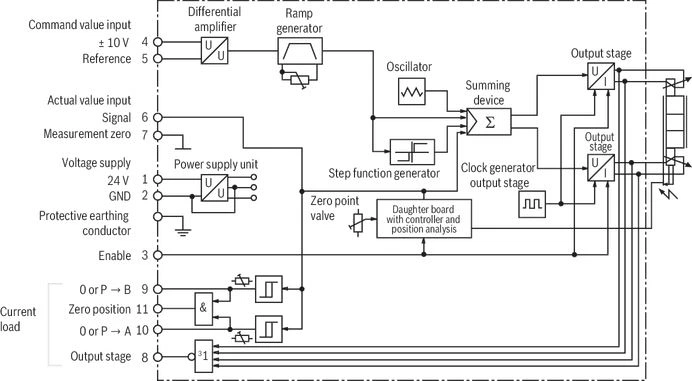

Block diagram / pin assignment

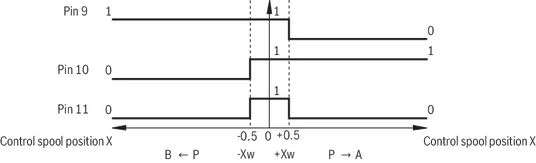

Logic switching statuses for control spool position monitoring

Control spool position	Direction of flow	logic switching statuses
Control spool position	Direction of flow	Pin 9	Pin 10	Pin 11
X < - Xw	B ← P	1	0	0
- Xw ≤ X ≤ Xw	-	1	1	1
X > Xw	P → A	0	1	0

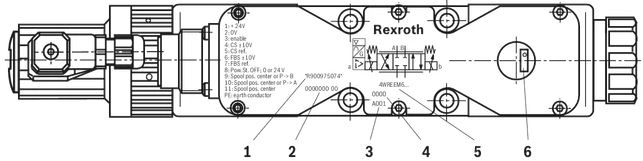

Marking and adjustment elements

1	Material number
2	Production order number
3	Date of production
4	Serial number
5	Type designation
6	Setting the ramp time

Dimensions

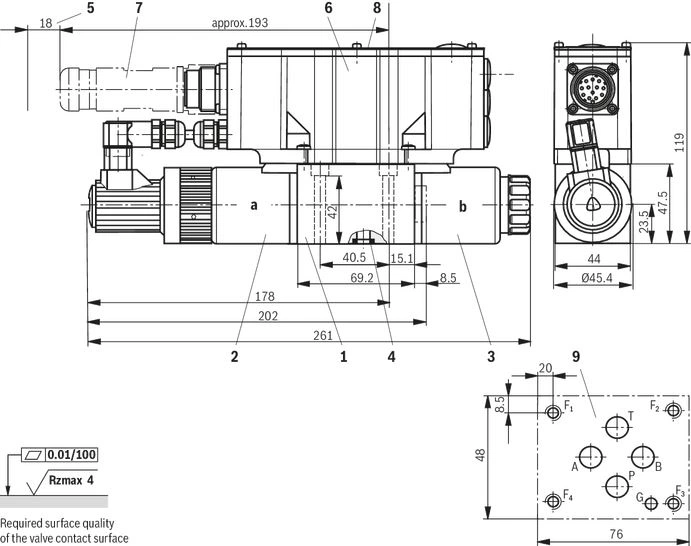

4WREEM 6

Dimensions in mm

1	Valve housing
2	Proportional solenoid "a" with inductive position transducer
3	Proportional solenoid "b"
4	R-ring 9.81 x 1.5 x 1.78 (ports P, A, B, T)
5	Space required to remove the mating connector
6	Integrated electronics (OBE)
7	Mating connector according to DIN EN 175201-804, separate order
8	Name plate
9	Machined valve contact surface; Porting pattern according to ISO 4401-03-02-0-05 (with locating hole) Deviating from the standard: - without locating hole "G" - ports P, A, B and T with Ø8 mm

Recommended valve mounting screws (separate order):

4 hexagon socket head cap screws ISO 4762 - M5 x 50 - 10.9

tightening torque MA = 8.9 Nm ± 10 %

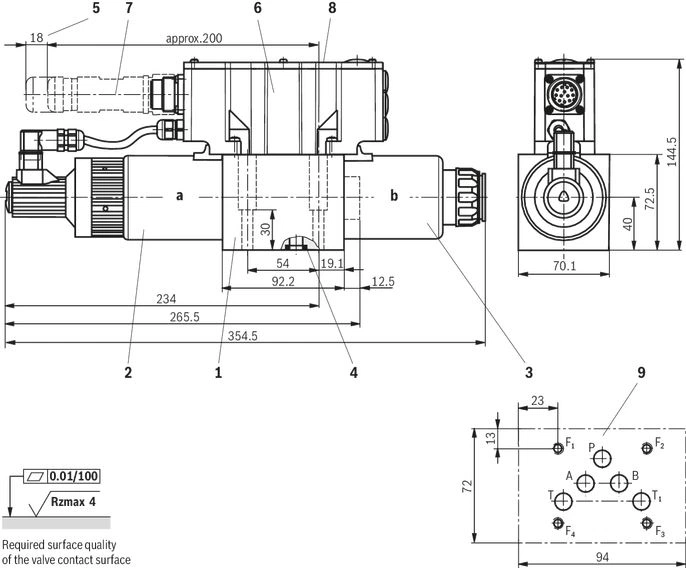

4WREEM 10

Dimensions in mm

1	Valve housing
2	Proportional solenoid "a" with inductive position transducer
3	Proportional solenoid "b"
4	R-ring 13.0 x 1.6 x 2.0 (ports P, A, B, T, T1)
5	Space required to remove the mating connector
6	Integrated electronics (OBE)
7	Mating connector according to DIN EN 175201-804, separate order
8	Name plate
9	Machined valve contact surface; Porting pattern according to ISO 4401-05-04-0-05 Deviating from the standard: Port T1 with Ø11.2 mm

Recommended valve mounting screws (separate order):

4 hexagon socket head cap screws ISO 4762 - M6 x 40 - 10.9

tightening torque MA = 15.5 Nm ± 10%

Notice:

The dimensions are nominal dimensions which are subject to tolerances.

Accessories

Mating connectors for valves with round connector, 11-pole + PE

12P N11

Mating connectors for valves with round connector, 11-pole + PE

12P N11

For valves with round connector according to EN 175201-804, 11-pole + PE

Data sheet
Spare parts and repair

Ordering codes

Currently eShop is not available. Please try again later.

Downloads

4/3 proportional directional valves direct operated, with integrated control electronics, electrical position feedback and monitoring of the spool position, with test certificate Type 4WREEM
Data Sheet | RE29064 | 2013-03-04 | English | PDF | 1.2MB
Product Groups: Direct operated
el. pos. feedback, monit. spool pos., subplate mount.

Мы предлагаем следующие способы доставки товара:

Самовывоз из пункта выдачи

Самостоятельное получение заказа в пункте выдачи. Дата и время получения заранее согласуется с менеджером магазина.
Отгрузка товара юридическим лицам осуществляется только при наличии печати или правильно оформленной и заполненной доверенности, наличии паспорта получателя.

Курьерская доставка по Москве

Доставка по адресу покупателя или до пункта приема транспортной компании в г. Москве. Дата и время доставки заранее согласуется с менеджером магазина.

Доставка транспортной компанией по России

Доставка транспортной компанией по России до пункта выдачи транспортной компании или до конечного адреса покупателя.

Мы предлагаем следующие способы оплаты товара:

Оплата наличными

Оплата за наличный расчет для физических и юридических лиц. После внесения денежных средств Покупатель подписывает товаросопроводительные документы и получает кассовый чек.

Безналичная оплата

Мы работаем с физическими и юридическими лицами за безналичный расчёт со 100% предоплатой с оформлением всех предусмотренных законодательством документов. Счёт на оплату направляется Покупателю на электронную почту после запроса счета через форму на сайте либо по электронной почте. Цена на заказанный товар действительна в течение 2 дней с момента оформления Заказа.

Электронные способы

Оплата Заказа электронными способами, в т.ч. банковскими картами. Оплата Заказа данным способом доступна запросом ссылки на оплату у нашего менеджера.

Если у вас возникнут вопросы по оформлению заказа, вы можете обратиться к нам, позвонив по телефону +7 495 137-07-02 или связавшись по электронной почте sale@boschrexroth-russia.ru. Мы гарантируем оперативный ответ на ваш запрос и предоставление наилучших условий от официального поставщика Bosch Rexroth.

Запрос цены или КП

Мы предоставляем официальную гарантию на всю поставляемую продукцию Bosch Rexroth.

Гарантийный сервис включает в себя:

Приемку продукции в сервисный центр для выполнения диагностики дефекта.
Ремонт продукции.
Доставку продукции до объекта заказчика.

Контакты гарантийного отдела:

Телефон: +7 495 137-07-02
E-mail: support@boschrexroth-russia.ru

Для расчета коммерческого предложения или получения счета на поставку оборудования и программного обеспечения Bosch Rexroth оставьте заявку в форме ниже или свяжитесь с отделом продаж по телефону +7 495 137-07-02 или электронной почте sale@boschrexroth-russia.ru. Мы гарантируем оперативный ответ на ваш запрос и предоставление наилучших условий от официального поставщика Bosch Rexroth.

Специалист по решениям Bosch Rexroth:

Окажет профессиональную консультацию.
Сообщит вашу цену на продукцию.
Сообщит информацию об актуальных акциях и скидках.
Подскажет ближайшее к вам отделение с наличием нужной продукции.
Согласует с вами возможную дату и время доставки.

Запрос цены или КП

Запрос цен, наличия или консультация

Пришлем актуальную информацию по ценам, скидкам, наличию товара на складе и срокам поставки

Мною прочитаны и я даю согласие с документом Политика обработки ПДн

НовостиВсе новости

BOSCH REXROTH MTX: управление сложностью

В высокотехнологичном станкостроении и автоматизированном производстве требования к системам числового программного управления постоянно растут. Обработка сложных деталей, синхронизация множества исполнительных механизмов и минимизация времени цикла становятся критическими факторами конкурентоспособ..

26 Марта, 2026 Bosch Rexort Directional poppet valves SED 6 для использования в взрывоопасных зонах

Directional poppet valves, directly operated, with solenoid actuation SED 6…XE представляют собой клапаны размером 6 из серии 1X, рассчитанные на максимальное давление до 350 бар и максимальный поток до 25 л/мин. Они доступны в версиях 3/2 и 4/2 и соответствуют стандарту портирования ISO 4401..

26 Февраля, 2026 BOSCH REXORT Характеристики и возможности клапана KSDE.8 N/P

Клапан 2/2 directional seat valve, direct operated with solenoid actuation KSDE.8 N/P (High Performance) представляет собой прямоприводный седельный клапан с соленоидным управлением, который отличается высокой надежностью и производительностью в сложных гидравлических системах. Обладает размером ..

30 Января, 2026 Bosch Rexroth Bladder-type accumulators HAB сохраняют лидирующие позиции в промышленном энергоснабжении

Баллонный аккумулятор Bosch Rexroth HAB2,5-350-6X/0G07G-2N111-CE+EAC (арт. R901451721) представляет собой электрохимический источник питания, созданный для эффективного хранения и выдачи электрической энергии. Его конструкция включает баллон с электродами и электролитом, что обеспечивает стабильную ..

28 Декабря, 2025 Bosch Rexorth Gerotor pumps with constant displacement PGZ — особенности и сферы применения

Насосы Gerotor с постоянным рабочим объёмом PGZ представлены рамками размером 4 и 5, соответствующими размерам от 20 до 140 см³. Максимальное рабочее давление достигает 15 бар, а максимальный рабочий объём — 136,3 см³. Ключевые характеристики насосов PGZ включают в себя: - фикс..

29 Ноября, 2025 Bosch Rexort CDI+ VAC08 для эффективного управления двумя дисплеями в системах ctrlX IPC

Разделитель CDI+ VAC08 обеспечивает подключение одной или двух панелей управления DR или DE к блочному ПК PR с интерфейсом CDI+. Устройство позволяет выводить идентичное видео на оба дисплея в режиме клона, что упрощает контроль и мониторинг информации в реальном времени. Особенность конструкции ..

31 Октября, 2025 Bosch Rexort Electrohydraulic pump EHP – особенности и эксплуатационные преимущества

Electrohydraulic pump EHP представляет собой приводной агрегат с фиксированным насосом и электродвигателем, который широко применяется в транспортных средствах и системах для обработки грузов. Диапазон размеров насосов варьируется от 1.0 до 22, а номинальное напряжение составляет от 12 до 110 В, что..

29 Сентября, 2025 Bosch Rexroth CFL01.1-Q2: надёжная перекрёстная связь в системах автоматизации

В сфере промышленной автоматизации стабильный обмен данными между системами управления и приводами играет ключевую роль. Модуль Bosch Rexroth Перекрёстная связь (Sercos II) CFL01.1-Q2 показывает, как продуманная инженерия способна повысить эффективность и гибкость технологических процессов. Оснащ..

11 Августа, 2025 Bosch Rexroth CDI+ VAC08: распределение видеосигнала с управлением правами доступа

На производственных площадках и в распределительных шкафах всё чаще применяются устройства, позволяющие эффективно делить интерфейсы между несколькими дисплеями. Одним из таких решений стал разделитель CDI+ VAC08 из ассортимента Bosch Rexroth, работающий с системами ctrlX IPC. Устройство позволяе..

10 Июля, 2025 Bosch Rexroth Axial piston fixed motor A10FE series 52: высокая производительность и надежность в компактном решении

Axial piston fixed motor A10FE серии 52 от Bosch Rexroth представляет собой высокоэффективное решение для интеграции в механические редукторы, предоставляя ряд характеристик, которые делают его особенно привлекательным для различных применений. С номинальным давлением 280 бар и максимальным давление..

12 Июня, 2025 Bosch Rexroth: оперативность и надежность в каждой детали

Программа быстрой доставки многонасосов Bosch Rexroth демонстрирует высокую степень внимания к потребностям клиентов в быстром и качественном обслуживании. - Широкий ассортимент насосов позволяет выбрать оптимальное решение для различных промышленных приложений, удовлетворяя разнообразные пот..

24 Мая, 2025 Bosh Rexort: насосы PGZ справляются с задачами

В промышленных и мобильных гидросистемах всё чаще обращают внимание на стабильность работы при низком давлении — особенно в контуре охлаждения, фильтрации и смазки. На этом фоне героторные насосы с постоянным объёмом, такие как тип PGZ, остаются незаменимыми участниками многих технологических ..

19 Апреля, 2025

Нет отзывов об этом товаре.

Написать отзыв

Рейтинг
