Артикул: RX7463

Все товары Bosch Rexroth

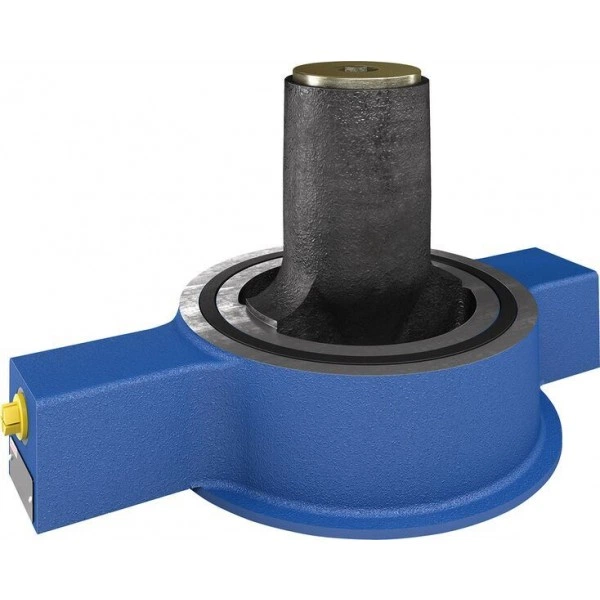

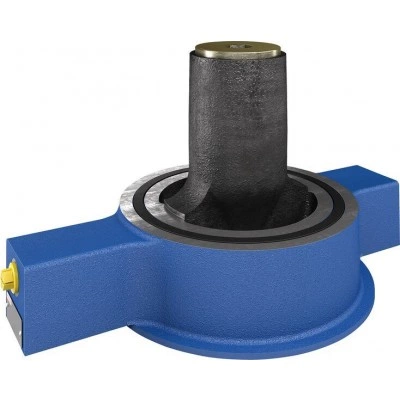

Prefill valve, sandwich plate design ZSF

Доступно к заказу

Цена по запросу

Получи КП от 5 лучших поставщиков
С указанием цены, наличия, сроков поставки и скидок.
И выбери подходящего.

Description

  • Size 32 … 200
  • Component series 1X, 2X
  • Maximum operating pressure 350 bar
  • Maximum flow 7000 l/min

Features

  • Pilot operated check valve in sandwich plate design
  • Directional valve set-up, optional
  • High-pressure connection (NG32 … 160)
  • Integrated throttle check valve (NG50, 63, 80 and 200)

Product description

Notice:

With size 32, 40, 100, 125, 160 a nozzle (separate order) must imperatively be provided in channel P of the upstream directional valve. The nozzle diameter is to be designed according to the prefill valve size (see "Schematics").

In case of non-compliance, increased dynamic loads may occur having detrimental effects on the operating time.

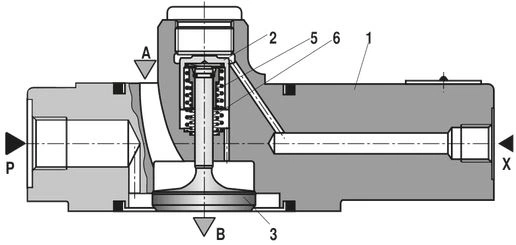

Type ZSF… (NG32, 40, 100, 125, 160)

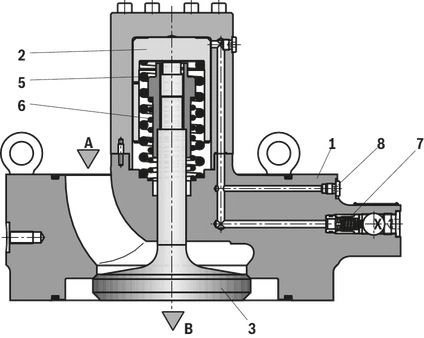

Type ZSF… (NG200)

Type code

01

02

03

04

05

06

07

08

09

10

ZSF

F

0

1

/

M

/

01

*

01

Prefill valve, sandwich plate design

ZSF

02

Size 32

32

Size 40

40

Size 50

50

Size 63

63

Size 80

80

Size 100

100

Size 125

125

Size 160

160

Size 200

200

Type of connection

03

Flange connection

F

04

Without pre-decompression

(With pre-decompression on request)

0

Cracking pressure main poppet

05

pÖ ≈ 0,12 bar

1

06

Component series 10 ... 19 (10 ... 19: unchanged installation and connection dimensions)

(NG32 … 100 and NG160)

1X

Component series 20 … 29 (20 … 29: unchanged installation and connection dimensions)

(Size 125 1) and 200)

2X

Seal material

07

NBR seals

M

FKM seals

V

Observe compatibility of seals with hydraulic fluid used.

Connection version

08

Mounting cavities with pipe thread according to ISO 228, DIN EN 3852-part 2

01

Pipe thread “UNF/UN” according to ANSI/ASME B 1.1

12

Nozzle bore

09

NG32, 40, 100, 125, 160 (without throttle check valve)

no code

NG50, 63, 80 (Possibility to include a throttle check valve, not fitted)

D00

NG50, 63 (throttle check valve Ø0,8 mm)

D08

NG80 (throttle check valve Ø1 mm)

D10

NG200 (throttle check valve Ø4 mm)

D40

10

Further details in the plain text

*

1) Compatible with series 1X

Technical data

general

Size

3240506380100125160200

Weight

kg

3.54.25.5710152647150

Installation position 1)

any

Ambient temperature range

°C

-30 … +80
1)Working direction of the control spool

hydraulic

Size

3240506380100125160200

Maximum operating pressure

Port P

bar

350

Anschluss A

bar

16

Port B

bar

350

Anschluss X

bar

150

Cracking pressure 1)

bar

≈ 0.12

Flow (Δp = 0.3 bar)

Depending on the case of application, see below

Druckflüssigkeit

see table

Hydraulic fluid temperature range

°C

-30 … +70

Viscosity range

mm²/s

10 … 800

Maximum admissible degree of contamination of the hydraulic fluid 2)

Class 20/18/15 according to ISO 4406 (c)
1)Pressure differential at the main poppet for overcoming the spring force
2)The cleanliness classes specified for the components must be adhered to in hydraulic systems. Effective filtration prevents faults and simultaneously increases the life cycle of the components. For the selection of the filters, see www.boschrexroth.com/filter.

Hydraulic fluid

Classification

Suitable sealing materials

Standards

Data sheet

Mineral oils

HL, HLP, HLPD, HVLP, HVLPD

NBR, FKM

DIN 51524

90220

Bio-degradable

Insoluble in water

HETG

FKM

ISO 15380

90221

HEES

FKM

Soluble in water

HEPG

FKM

ISO 15380

Flame-resistant

Water-free

HFDU (glycol base)

FKM

ISO 12922

90222

HFDU (ester base)

FKM

HFDR

FKM

Containing water

HFC (Fuchs Hydrotherm 46M, Petrofer Ultra Safe 620)

NBR

ISO 12922

90223

Important information on hydraulic fluids:

  • For further information and data on the use of other hydraulic fluids, please refer to the data sheets above or contact us.
  • There may be limitations regarding the technical valve data (temperature, pressure range, life cycle, maintenance intervals, etc.).
  • The ignition temperature of the hydraulic fluid used must be 50 K higher than the maximum surface temperature.
  • Flame-resistant – containing water:
    • Maximum pressure differential 210 bar, otherwise, increased cavitation erosion
    • Life cycle as compared to operation with mineral oil HL, HLP 30 … 100%
    • Maximum hydraulic fluid temperature 60 °C
  • Bio-degradable and flame-resistant: If this hydraulic fluid is used, small amounts of dissolved zinc may get into the hydraulic system.

Flow qV in l/min (A to B) for different cases of application (Δp = 0,3 bar)

Size

3240506380100125160200

Case of application 1

l/min

20030050080012001900300042007000

Case of application 2

l/min

17025040065010001600260039006510

Case of application 3

l/min

1402203605609001400220034005670

Case of application 4

l/min

100150240380620950150023003850

Case of application 5

l/min

70110170280450700110016902800

Case of application 1

Case of application 2

Case of application 3

Size of the filling tank at least 1.5 x cylinder content

Case of application 4

Case of application 5

Information on case of application 2 to 5

For limit areas, please contact us. It is often enough, to select a pipeline which is one size larger.

Note:

Wrong dimensioning of prefill valve and suction line may cause cavitation and consequential damage.

1

Cylinders

2

Prefill valve

3

This sheet is not included in the scope of delivery. With smaller tank dimensions and minimum hydraulic fluid level (a), it prevents the formation of tunnels.

4

Observe the supply cross-section

a

at least 300 mm with extended cylinder

b

up to 1000 mm with the specified maximum flows

c

h ≤ 500 mm

h

300 mm ≤ h < 500 mm

(For applications outside these values, please consult us!)

Diagrams/characteristic curves

(measured with HLP46, ϑOil = 40 ±5 °C)

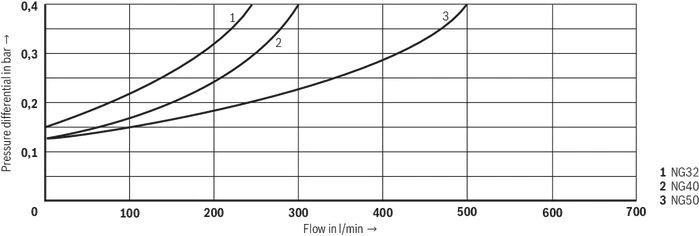

Size 32, 40, and 50

Pressure differential Δp between ports A and B dependent on the flow qV (A to B).

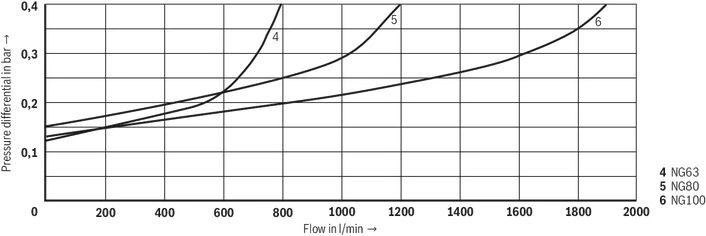

Size 63, 80 and 100

Pressure differential Δp between ports A and B dependent on the flow qV (A to B).

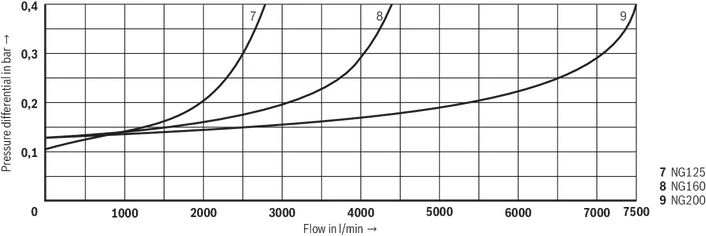

Size 125, 160, and 200

Pressure differential Δp between ports A and B dependent on the flow qV (A to B).

Symbols/Circuit diagrams

Without throttle check valve, NG32, 40, 100, 125, 160

Separate, external nozzle fitting required (see "Dimensions - Nozzle fitting")

With throttle check valve, NG50, 63, 80

Throttle check valve installed at the factory; no nozzle required

NG200

Throttle check valve installed at the factory; no nozzle required

Dimensions

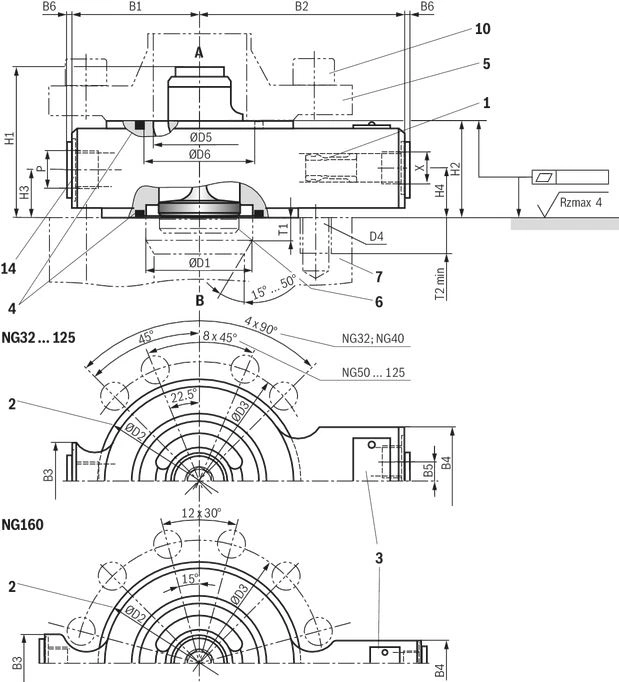

NG32 … 160

Dimensions in mm

Required surface quality of the valve contact surface

1

Throttle check valve (only NG50, 63, 80, 200)

2

Centering diameter

3

Name plate

4

Seal rings

5

Counterflange (separate order, see "dimensional proposal for counterflange")

6

Stroke of main poppet (see "Poppet geometry and determination of the minimum pilot pressure")

7

Note: Valve contact face (e.g. pressing cylinders, bearing structures, etc.) must be sufficiently rigid. The prefill valve must not be loaded by bending.

9

Space required to remove the mating connector

10

Valve mounting screws (separate order)

11

Threads for transport device (ring bolts), evenly distributed to circumference

12

Measuring point, tightening torque MA = 30 Nm ±10%

13

Damping nozzle M8 x 1

14

Additional pressure port; if not used, seal in a hydraulically tight way by means of suitable plug screws.

NG

B1

B2

B3

B4

B5

B6

ØD1

ØD2

ØD3

D4

ØD5

ØD6

H1

H2

H3

H4

P

T1

T2

X

mm

mm

mm

mm

mm

max.

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

min.

mm

326511040557.51.54693110± 0.2M164249.5775026.526.5G1/2830G1/4
407011540557.51.558108125± 0.2M165261.5805026.526.5G1/21035G1/4
5011014040557.51.571128145± 0.2M167075.7975026.526.5G1/21230G1/4
6311514545557.51.590143160± 0.2M168397.71105527.527.5G3/41435G1/4
8012516045557.51.5107169190± 0.2M20100112123603030G3/41630G1/4
10014019055557.51.5132212240± 0.2M27124138.51456532.540G12555G3/8
125180210656001.5170248280± 0.2M301481762157537.550G13350G3/8
160220255706001.5220310345± 0.2M332002332799548.568G1 1/45550G1/2
200---------------------

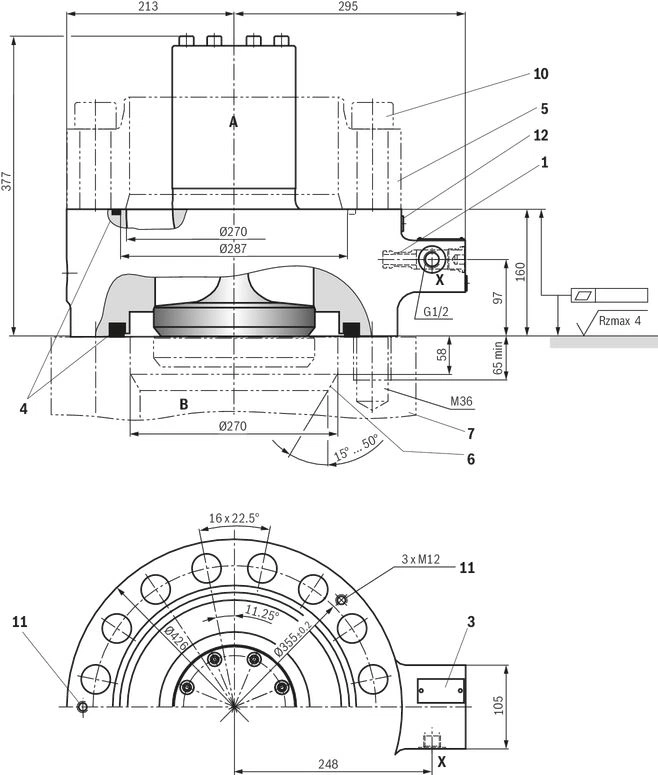

NG200

Dimensions in mm

Required surface quality of the valve contact surface

1

Throttle check valve (only NG50, 63, 80, 200)

3

Name plate

4

Seal rings

5

Counterflange (separate order, see "dimensional proposal for counterflange")

6

Stroke of main poppet (see "Poppet geometry and determination of the minimum pilot pressure")

7

Note: Valve contact face (e.g. pressing cylinders, bearing structures, etc.) must be sufficiently rigid. The prefill valve must not be loaded by bending.

10

Valve mounting screws (separate order)

11

Threads for transport device (ring bolts), evenly distributed to circumference

12

Measuring point, tightening torque MA = 30 Nm ±10%

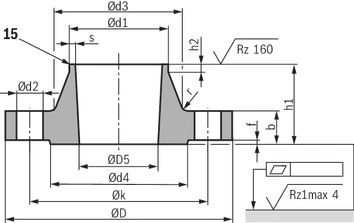

Dimensional proposal for counterflange (pos. 5)

Dimensions in mm

Required surface quality of the valve contact surface

Size

3240506380100125160200

Maximum operating pressure pmax 1)

350 bar

Recommended flange material

C22S355J2G3
1)When using other counterflanges than the ones specified here, it may be necessary to reduce the operating pressure.

Form of the welding gap (15):

  • Standard version
  • s ≤ 16 gap form 22 DIN 2559
  • s > 16 gap form 3 DIN 2559
  • special version see DIN 2559

NG

Flange

Neck

Raised face

Ød1

Ød2

ØD

ØD5+2

b

Øk

h1

Ød3

s

r

h2

Ød4

f

mm 1)

mm

mm

mm

mm

mm

mm

mm

mm 1)

mm

mm

mm

mm

3248.318150422211049643.267883
4060.318165522912557753.6681023
5076.118185703414564903.66101223
6388.9182008343160771053.68121383
80114.32223510051190951343.68121623
100139.7302951246224011616848121883
125168.333345148792801382024.510122183
160219.1364152001183451862565.910162853
200273394202701003551402926.5616--
1)For seamless steel pipes, wall thickness 16 according to DIN EN 10220

Valve mounting screws, counterflange (separate order)

Hexagon socket head cap screw ISO 4762 - 10.9-flZn (or DIN 912 - 10.9-flZn)

Counterflange

Size

Dimensions

Quantity

Tightening torque MA in Nm (±5 %)

1)​

Material number

Material number

32

M16 x 100

4

240

R913015640

R900842693

40

M16 x 110

4

240

R913015642

R900825610

50

M16 x 110

8

240

R913015642

R900826441

63

M16 x 130

8

240

R913014713

R900849622

80

M20 x 140

8

460

R913015675

R900862915

100

M27 x 180

8

1150

R913059494

R900834583

125

M30 x 200

8

1600

R913015753

R900861508

160

M33 x 260

12

2200

R913001904

R900846478

200

M36 x 320

16

2600

R913050473

R901205467

1)Friction coefficient μtotal = 0.09 … 0.14; please adjust in case of changed surfaces; use a manual torque wrench.

Notice:

The information on the hexagon socket head cap screws (type, length, tightening torque) refers exclusively to the use with the counterflanges listed above.

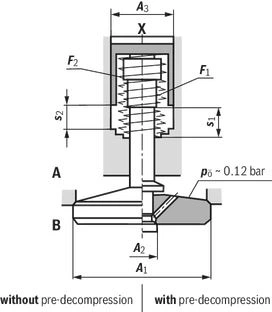

Poppet geometry and determination of the minimum pilot pressure

Dimensions in mm

A1

Effective area of the main poppet

A2

Effective area of the pilot poppet

A3

Effective area of the control spool

s1

Stroke of the main poppet

s2

Stroke of the control spool

F1

Spring force of the valve spring

F2

Spring force of the compression spring of the control spool

Vst

Pilot volume for opening the valve

pÖ

Cracking pressure (pressure differential at the main poppet for overcoming the spring force F1)

pSt

Pilot pressure at port X

pB

System pressure at port B

NG

A1

A2 1)

A3

s1

s2

F1

F2

VstX

Unchecking ratio

cm²

cm²

cm²

mm

mm

N

N

cm³

Without pre-decompression

With pre-decompression 2)

328.040.52.018.56.59 … 2258 … 1091.340.3
4013.520.793.1410714 … 2993 … 1622.24.30.3
5021.241.134.7112.5923 … 49149 … 2614.24.50.3
6332.671.777.0714.51135 … 63206 … 3487.84.60.3
8049.022.5410.18171357 … 127310 … 57913.24.80.3
10073.133.815.9221581 … 193476 … 95225.54.60.2
125120.765.7228.273022.5135 … 319878 … 166759.44.30.2
160196.079.0845.364027241 … 5161335 … 23951224.30.2
200314.16-78.544834425 … 8502389 … 38222674-
1)Is omitted for version "without pre-decompression" (ZSF...0...)
2)Upon request

Example: Type ZSF32...

pB = 30 bar ;

pSt = 4.0 x 30 bar = 120 bar

Nozzle fitting

Size

3240506380100125160200

Nozzle Ø

mm

0.80.8 1)1 1)11.21.54 1)
1)Throttle check valve installed at the factory (not version “00”); no nozzle required

Downloads

Hydraulic valves and hydroelectric pressure switches for industrial applications
Manual | RE07600-B | 2021-06-21 | English | PDF | 306k

Product Groups: Industrial Hydraulics
On/off, proportional, high-response and servo valves, pressure switches
Prefill valve
Data Sheet | RE20478 | 2020-12-01 | English | PDF | 1.5MB

Product Groups: Prefill valves
Types ZSF and ZSFW

Мы предлагаем следующие способы доставки товара:

Самовывоз из пункта выдачи

Самостоятельное получение заказа в пункте выдачи. Дата и время получения заранее согласуется с менеджером магазина.
Отгрузка товара юридическим лицам осуществляется только при наличии печати или правильно оформленной и заполненной доверенности, наличии паспорта получателя.


Курьерская доставка по Москве

Доставка по адресу покупателя или до пункта приема транспортной компании в г. Москве. Дата и время доставки заранее согласуется с менеджером магазина.

Доставка транспортной компанией по России

Доставка транспортной компанией по России до пункта выдачи транспортной компании или до конечного адреса покупателя.


Для расчета коммерческого предложения или получения счета на поставку оборудования и программного обеспечения Bosch Rexroth оставьте заявку в форме ниже или свяжитесь с отделом продаж по телефону +7 495 137-07-02 или электронной почте sale@boschrexroth-russia.ru. Мы гарантируем оперативный ответ на ваш запрос и предоставление наилучших условий от официального поставщика Bosch Rexroth.

Специалист по решениям Bosch Rexroth:

  • Окажет профессиональную консультацию.
  • Сообщит вашу цену на продукцию.
  • Сообщит информацию об актуальных акциях и скидках.
  • Подскажет ближайшее к вам отделение с наличием нужной продукции.
  • Согласует с вами возможную дату и время доставки.

Запрос цены или КП

Запрос цен, наличия или консультация
Пришлем актуальную информацию по ценам, скидкам, наличию товара на складе и срокам поставки
НовостиВсе новости
Bosch Rexroth открывает новые возможности в управлении машинами и подключении к IoT

Bosch Rexroth предлагает одну из самых производительных систем ЧПУ на рынке. Компания является лидером в области автоматизации и устанавливают стандарты в этой области. От датчиков и сервоприводов до революционной новой платформы, Bosch Rexroth предлагает широкий спектр решений для автоматизации. ..

16 Февраля, 2024
Bosch Rexroth и TotalEnergies объединяют свои усилия для продвижения альтернативных и экологичных гидравлических жидкостей

Bosch Rexroth и TotalEnergies (французская нефтегазовая компания) 18 декабря 2023 года подписали соглашение сотрудничестве, направленном на разработку, внедрение и маркетинг гидравлических жидкостей на водной основе, с акцентом на экологичность, огнестойкость и производительность. Данный союз отр..

11 Января, 2024
Bosch Rexroth представляет Интеллектуальный функциональный набор для обработки данных Smart Function Kit for Handling

Компания Bosch Rexroth является одним из ведущих мировых производителей и поставщиков технологий и услуг в области промышленной автоматизации. Это производитель рад представить вам свой интеллектуальный функциональный набор для обработки данных. Это инновационное оборудование, с помощью которого п..

4 Декабря, 2023
Бренд Bosch Rexroth представил миру свою разработку - оборудование IndraDrive CDB02 - BASIC для двухосевого блока управления

Bosch Rexroth, являясь ведущим производителем промышленного оборудования, не стоит на месте и разрабатывает новое оборудование. Одним из изобретений этой компании является IndraDrive CDB02 - BASIC. Это двухосевой блок управления, который предназначен для использования в различных промышленных сект..

1 Декабря, 2023
Bosch Rexroth: высокоскоростной асинхронный двигатель 1MB140

Производитель Bosch Rexroth представил свою разработку - высокоскоростной асинхронный двигатель 1MB140. Этот продукт обладает рядом уникальных характеристик и предназначен для различных применений в промышленности. Основным назначением двигателя 1MB140 является обеспечение высокой скорости вращ..

30 Ноября, 2023
Bosch Rexroth рассказывает о характеристиках электрогидравлических насосов

Bosch Rexroth представляет электрогидравлические насосы, которые объединяют в себе преимущества электрической и гидравлической технологий. Данные насосы могут использоваться в различных отраслях промышленности, включая машиностроении, автомобильной промышленности, энергетике и других. Основная ..

29 Ноября, 2023
Bosch Rexroth представил серию высокоэффективных синхронных моментных двигателей МВТ130

Синхронные моментные двигатели МВТ130 применяются в различных отраслях промышленности: машиностроение, автомобильной и энергетической промышленности. Это оборудование используют как дополнение к насосам, компрессорам, приводам конвейеров и другим механизмам, требующим точного управления и высокой ..

28 Ноября, 2023
Bosch Rexroth: надежные и эффективные героторные насосы подходят для решения для множества задач

Героторные насосы Bosch Rexroth — это инновационное оборудование, которое обеспечивает эффективную работу в различных областях промышленности. Они являются незаменимым компонентом в системах гидравлического привода и обеспечивают надежную и плавную работу механизмов. Принцип работы герото..

27 Ноября, 2023
Для эффективной работы гидравлических систем Bosch Rexroth представляет баллонный аккумулятор HAB2

Баллонный аккумулятор HAB2 производства компании Bosch Rexroth — это инновационное оборудование, предназначенное для оптимизации работы гидравлических систем и обеспечения более эффективного использования энергии. Баллонный аккумулятор HAB2 выполняет несколько важных функций. Во-первых, с..

24 Ноября, 2023
Bosch Rexroth: инновационное решение для удобства и эффективности работы - выдвижная клавиатура VAK40

Торговая марка Bosch Rexroth, является одним из мировых лидеров в области промышленной автоматизации, и представляет свою разработку - выдвижную клавиатуру VAK40. Это инновационное устройство, которое обеспечивает удобную и эффективную работу операторов в промышленных условиях. Установить выдви..

23 Ноября, 2023
Bosch Rexroth: инновационные функции и простая установка дисплея 19" VDP60

Бренд Bosch Rexroth рад представить свою разработку - дисплей 19" VDP60, который обещает стать настоящим прорывом в мире технологий. Этот дисплей не только показывает изображения высокого качества, но и предлагает ряд функций, которые помогут решить множество задач. Одним из главных свойст..

22 Ноября, 2023
Rexroth: Шестеренные насосы с внешним зацеплением – надежное решение для эффективной работы в различных отраслях

Компания Rexroth представляет шестеренные насосы с внешним зацеплением, которые являются необходимым прибором в области гидравлики. Они выполняют важную задачу – обеспечивают надежную и эффективную работу гидравлических систем в различных отраслях промышленности. Эти насосы нашли применен..

21 Ноября, 2023

Нет отзывов об этом товаре.

Написать отзыв

Рейтинг
