Артикул: RX7361

Все товары Bosch Rexroth

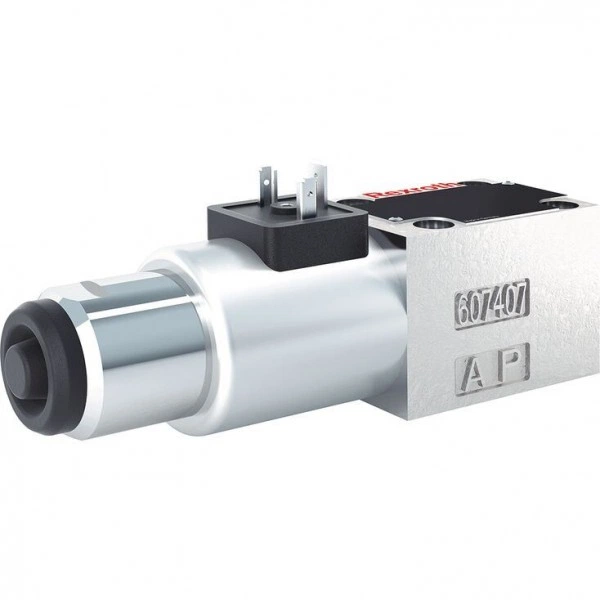

Directional poppet valves, directly operated, with solenoid actuation SED 6…XN

Доступно к заказу

Цена по запросу

Получи КП от 5 лучших поставщиков
С указанием цены, наличия, сроков поставки и скидок.
И выбери подходящего.

Description

  • Size 6
  • Component series 1X
  • Maximum operating pressure 350 bar
  • Maximum flow 25 l/min
  • Area of application in accordance with the Explosion Protection Directive 2014/34/EU: II 3G; II 3D
  • Area of application according to technical rules EAC TR CU 012/2011: II 3G; II 3D
  • Type of protection of the valve solenoids:
    – Ex ec IIC T3 Gc according to EN 60079-7
    – Ex tc IIIC T140°C Dc according to EN 60079-31

Features

  • 3/2- or 4/2-way version
  • Porting pattern according to ISO 4401-03-02-0-05 (but without locating hole)
  • Wet-pin DC solenoids
  • Safe switching also with longer standstill periods under pressure
  • Solenoid coil can be rotated by 90°
  • Electrical connection with individual connection
  • With manual override, optional

Product description

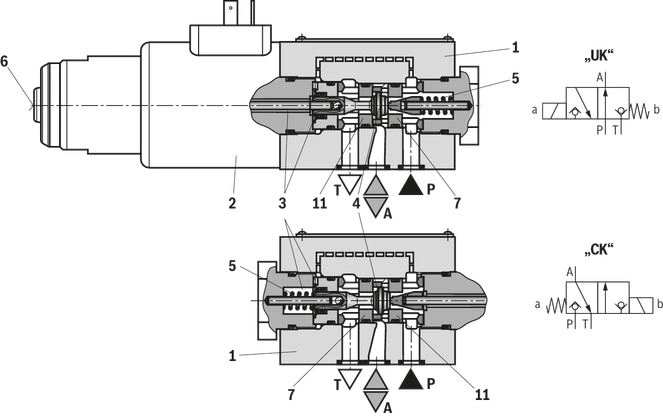

3/2 directional seat valve

General information

Directional valves of the type SED are direct operated directional seat valves with solenoid actuation. They control start, stop and direction of flow.

Directional valves basically comprise the housing (1), the solenoid (2), the valve seats (7) and (11) and the control spool (4).

The manual override (6) allows for the switching of the valve without solenoid energization.

Basic principle

The initial position of the valve (normally open "UK" or normally closed "CK") is determined by the arrangement of the spring (5). The chamber (3) behind the control spool (4) is connected to port P and sealed against port T. Thus, the valve is pressure-compensated in relation to the actuating forces (solenoid and spring).

By means of the control spool (4), the ports P, A and T can be loaded with the maximum operating pressure (350 bar) and the flow can be directed into both directions (see symbols).

In the initial position, the control spool (4) is pressed onto the seat (11) by the spring (5), in spool position, it is pressed onto the seat (7) by the solenoid (2). The flow is blocked.

Seat valves can be used according to the symbols and the related operating pressures and flows (see "Performance limits").

Type M-3SED 6 UK...
Type M-3SED 6 CK...

Throttle insert "...B"

The use of a throttle insert is required when, due to prevailing operating conditions, flows occur during the switching processes, which exceed the performance limit of the valve.

1)Seal ring

4/2 directional seat valve

With a sandwich plate, the Plus-1 plate, under the 3/2 directional seat valve, the function of a 4/2 directional seat valve is achieved.

Function of the Plus-1 plate:

Initial position:

The main valve is not operated. The spring (5) holds the control spool (4) on the seat (11). Port P is blocked and A is connected to T. Apart from that, one control line is connected from A to the large area of the control spool (8), which is thus unloaded to the tank. The pressure applied via P now pushes the ball (9) onto the seat (10). Now, P is connected to B, and A to T.

Transition position:

Upon actuation of the main valve, the control spool (4) is shifted against the spring (5) and pressed onto the seat (7). During this, port T is blocked, while P, A, and B are briefly connected to each other.

Switching position:

P is connected to A. As the pump pressure acts via A on the large area of the control spool (8), the ball (9) is pressed onto the seat (12). Thus, B is connected to T, and P to A. The ball (9) in the Plus-1 plate has a “positive spool overlap”.

Notice:

If the annulus area of differential cylinders is not connected to port A, a pressure peak is created in port B during the switching process. This pressure peak may exceed the maximum admissible operating pressure over the permissible limit.

The use of the Plus-1 plate and the seat arrangement offer the following options:

Symbol

D

Y

Type M-4SED 6 Y…

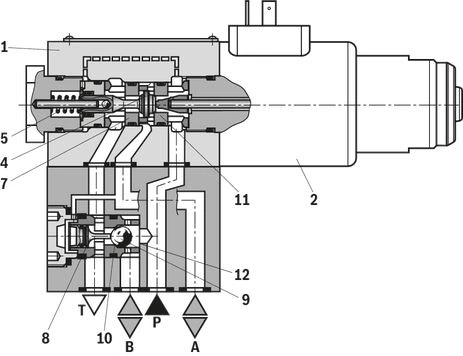

Schematic illustration: Initial position

1)3/2 directional seat valve
2)Plus-1 plate

Throttle insert, check valve insert

Throttle insert

Check valve insert

The use of a throttle insert is required if, due to prevailing operating conditions, flows which exceed the performance limit of the valve can occur during the switching processes.
Examples:
- Accumulator operation
- Use as pilot control valve with internal pilot fluid tapping.

The check valve insert allows a free flow from P to A and closes A to P.

Type code

01

02

03

04

05

06

07

08

09

10

11

12

13

14

M

SED

6

1X

/

350

C

G24

XN

K4

/

01

Mineral oil

M

02

3 main ports

3

4 main ports

4

03

Seat valve

SED

04

Size 6

6

Symbols

05

Main ports

3

4

UK

CK

D

Y

06

Component series 10 ... 19 (10 ... 19: unchanged installation and connection dimensions)

1X

07

Operating pressure up to 350 bar

350

08

Wet-pin solenoid with detachable coil

C

Voltage

09

Direct voltage 24 V

G24

10

With concealed manual override

N9

Without manual override

no code

Explosion protection

11

"Not igniting", for details, please refer to the "information on explosion protection"

XN

Electrical connection

12

Individual connection

Solenoid without mating connector, see "Electrical connection"

K4

Throttle insert

13

Without check valve insert, without throttle insert

no code

Throttle Ø 1.2 mm

B12

Throttle Ø 1.5 mm

B15

Throttle Ø 1.8 mm

B18

Throttle Ø 2.0 mm

B20

Throttle Ø 2.2 mm

B22

Seal material (observe compatibility of seals with hydraulic fluid used, see "Technical data")

14

NBR seals

no code

FKM seals

V

Notice:
Representation of the symbols according to DIN ISO 1219-1.

Technical data

(For applications outside these values, please consult us!)

general

Size

6

Installation position

any

Ambient temperature range 1)

°C

-20 … +50

Storage temperature range

°C

+5 … +40

Maximum storage time

yrs

1

Weight

3/2 directional seat valve

kg

2.2

4/2 directional seat valve

kg

3.2

Surface protection

Galvanized
1)Maximum 40 °C when using the cable sets DS2513.

hydraulic

Size

6

Maximum operating pressure

Port P

bar

350

Port A

bar

350

Port B

bar

350

Port T

See performance limits

Maximum flow

l/min

25

Hydraulic fluid

see table "Hydraulic fluid"

Hydraulic fluid temperature range 1)

NBR seals

°C

-20 … +80

FKM seals

°C

-15 … +80

Viscosity range

mm²/s

2.8 … 500

Maximum admissible degree of contamination of the hydraulic fluid, cleanliness class according to ISO 4406 (c) 2)

Class 20/18/15
1)Observe the "Special application conditions for safe application"
2)The cleanliness classes specified for the components must be adhered to in hydraulic systems. Effective filtration prevents faults and simultaneously increases the life cycle of the components. For the selection of the filters, see www.boschrexroth.com/filter.

Hydraulic fluid

Classification

Suitable sealing materials

Standards

Data sheet

Mineral oils

HL, HLP, HLPD

NBR, FKM

DIN 51524

90220

Bio-degradable

Insoluble in water

HETG

NBR, FKM

ISO 15380

90221

HEES

FKM

Soluble in water

HEPG

FKM

ISO 15380

Important information on hydraulic fluids:

  • For more information and data on the use of other hydraulicfluids, please refer to the data sheets above or contact us.
  • There may be limitations regarding the technical valve data (temperature, pressure range, life cycle, maintenance intervals, etc.).
  • Ignition temperature > 190 °C

electrical

Voltage type

Direct voltage

Available voltages

V

24

Voltage tolerance (nominal voltage)

%

± 10

Admissible residual ripple

%

< 5

Duty cycle/operating mode according to VDE 0580

S1 (continuous operation)

Rated current

mA

950

Switching time according to ISO 6403

see table

Maximum switch-off voltage peaks Solenoid 1)

V

500

Maximum switching frequency

Hz

1

Nominal power with ambient temperature 20 °C

W

23

Maximum power with 1.1 x nominal voltage and an ambient temperature of 20 °C

W

28.8

Protection class according to EN 60529 2)

IP65
1)Suitable damping by user required
2)If a suitable mating connector and a correctly mounted electric connection are used.

Information on explosion protection – Directive 2014/34/EU

Area of application

II 3GII 3D

Type of protection valve

c (EN 13463-5)

Type of protection valve solenoid according to EN 60079-7 / EN 60079-31

Ex ec IIC T3 GcEx tc IIIC T140°C Dc

Maximum surface temperature 1)

°C

140

Temperature class

T3

Type examination certificate solenoid

BVS 12 ATEX E 062 X

Requirements on the mating connector

Temperature rating 2)

°C

≥ 100

Area of application according to directive 2014/34/EU

II 3GII 3D

Protection class in plugged condition 3)

IP65
1)Surface temperature > 50 °C, provide contact protection.
2)Transfer temperature at the connector of the valve solenoid 85 °C at ambient temperature 40 °C.
3)If a suitable mating connector and a correctly mounted electric connection are used.

Information on explosion protection – Technical rules EAC TR CU 012/2011

Area of application

II 3GII 3D

Type of protection marking of valve

2Ex nA II T3 Gc XEx tc IIIC T140°C Dc X

Maximum surface temperature 1)

°C

140

Temperature class

T3

Certificate of conformity

No TC RU C-DE.ГБ08.В.02161
1)Surface temperature > 50 °C, provide contact protection.

Special application conditions for safe application

  • Connection lines must be passed in a pull-relieved way.
  • The valve is to be installed in a way that no impact stress > 4 J can become effective.
  • In order to avoid dangers caused by static charge, the base and/or subplate on which the valve is to be fitted must be electrically conductive and included in the equipotential bonding.
  • The valve must not be installed close to charge generating processes.
  • Dust layers with a thickness of > 50 mm are inadmissible.
  • Maximum hydraulic fluid temperature:

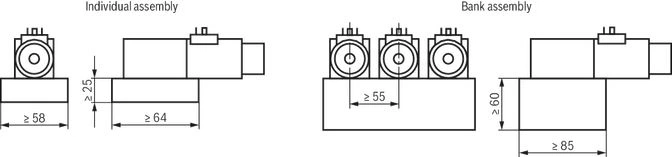

    In case of bank assembly, as long as only one solenoid is energized at a time and in case of individual assembly: +80 °C
    In case of bank assembly, if more than one solenoids are energized simultaneously: +65 °C
  • The maximum temperature of the surface of the valve jacket is 110 °C. This has to be considered when selecting the connection cable and/or contact of the connection cable with the surface of the jacket is to be prevented.

Switching times (installation position: solenoid horizontal)

Pressure p

Flow qV

Switching times t in ms

tON

without tank pressure

tOFF

UK

CK

D

Y

CK, UK

D, Y

70 bar

25 l/min

40

45

45

50

10

10

140 bar

25 l/min

45

45

50

50

10

15

210 bar

25 l/min

50

45

55

50

15

20

280 bar

25 l/min

55

50

60

55

20

20

315 bar

25 l/min

60

50

65

55

20

20

350 bar

25 l/min

70

50

75

55

20

25

Notice:

The switching times were determined at a hydraulic fluid temperature of 40 °C and a viscosity of 46 mm2/s. Deviating hydraulic fluid temperatures can result in different switching times. Switching times change dependent on operating time and application conditions.

Performance limits (measured with HLP46, ϑoil = 40 ±5 °C)

Symbol

Comment

Operating pressure in bar

Flow in l/min

P

A

B

T

2-way circuit

UK

With 2/2-way circuits, port P or T must be closed.

350

350

350

25

CK

350

350

350

25

3-way circuit

UK

350

350

350

25

CK

350

350

350

25

4-way circuit (flow only possible in the direction of arrow)

D

3/2 directional valve (symbol "UK") in connection with Plus-1 plate: pP ≥ pA ≥ pB ≥ pT

350

350

350

pP/pA/pB-40

25

Y

3/2 directional valve (symbol "CK") in connection with Plus-1 plate: pP ≥ pA ≥ pB ≥ pT

350

350

350

pP/pA/pB-40

25

Notice:

The performance limits were determined when the solenoids were at operating temperature, at 10 % undervoltage and without tank preloading.

Diagrams/characteristic curves

(measured with HLP46, ϑOil = 40 ±5 °C)

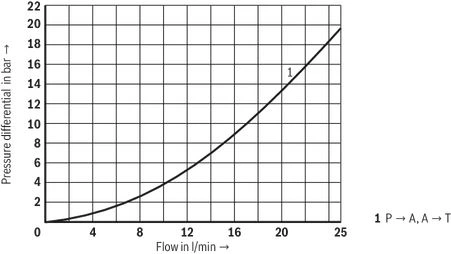

Δp-qV characteristic curves

3/2 directional seat valve

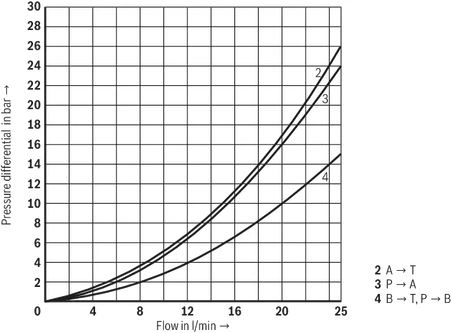

Δp-qV characteristic curves

4/2 directional seat valve

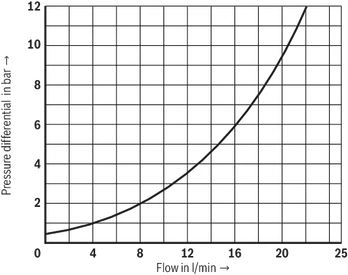

Δp-qV characteristic curves

Check valve insert

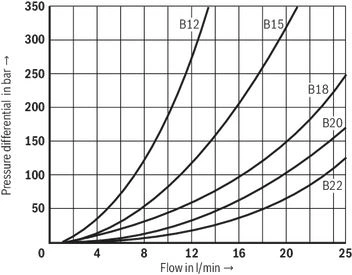

Δp-qV characteristic curves

Throttle insert

Electrical connection

The type-examination tested valve solenoid of the valve is equipped with an electrical connection according to the following table. The electrical connection of the solenoid is polarity-independent.

Electrical connections and coil connection combinations

Ordering code connector

Top view

Circuit diagram

Pin

Connections, assignment

3-pole connector (2+PE) according to DIN EN 175301-803

K4

1

Solenoid coil, polarity-independent

2

Earthing

1)M3, max. tightening torque MA max = 1 Nm

Over-current fuse and switch-off voltage peaks

Voltage data in the valve type code

Nominal voltage valve solenoid

Rated current valve solenoid

Recommended pre-fuse characteristics medium time-lag according to DIN EN 60127-1

G24

24 V DC

0.95 A DC

1 A

Notice:

A fuse which corresponds to the rated current according to DIN 41571 and EN / IEC 60127 has to be connected upstream of every valve solenoid (max. 3 x Irated).

The shut-off threshold of the fuse has to match the prospective short-circuit current of the supply source.

The prospective short-circuit current of the supply source may amount to a maximum of 1500 A.

This fuse may only be installed outside the potentially explosive atmosphere or must be of an explosion-proof design.

When inductivities are switched off, voltage peaks result which may cause faults in the connected control electronics.

The voltage peak must be damped by a suitable external circuitry. We recommend a circuitry with a suppressor diode with a limitation voltage of approx. 50 V.

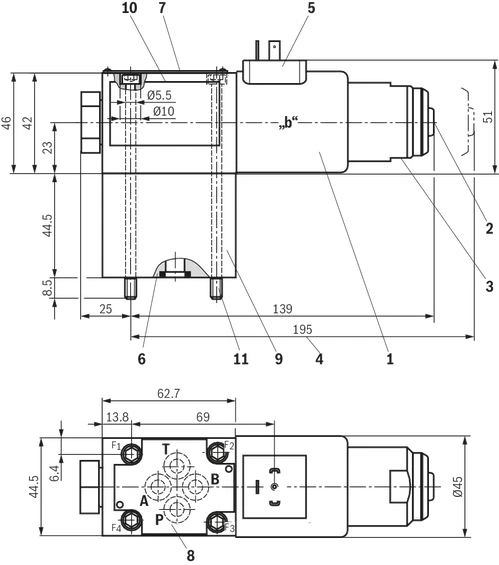

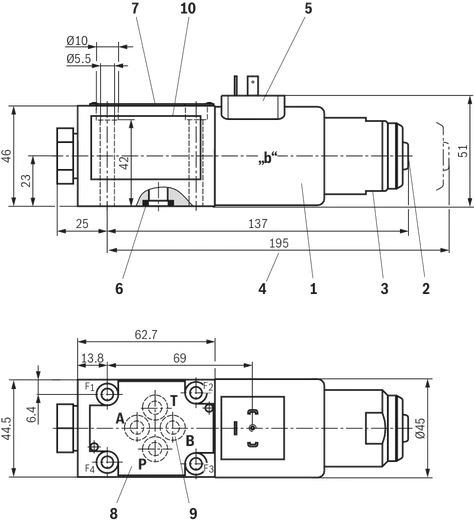

Dimensions

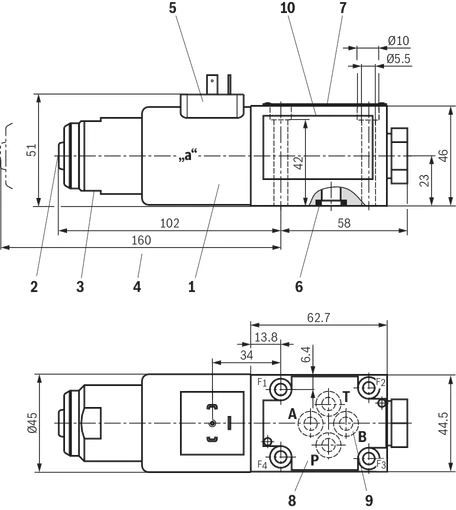

3/2 directional seat valve – version “UK"

Dimensions in mm

Required surface quality of the valve contact surface

1

Solenoid coil

2

Concealed manual override “N9”

3

Mounting nut with double edge SW32

4

Space required to remove the solenoid coil

5

Plug-in connector according to EN 175301-803, design A (Cable sets, separate order, see "Accessories")

6

Identical seal rings for ports A, B, T; seal ring for port P

7

Name plate

8

Porting pattern according to ISO 4401-03-02-0-05 (but without locating hole)

9

Port B is designed as blind counterbore

10

Name plate sticker

3/2 directional seat valve – version "CK"

Dimensions in mm

Required surface quality of the valve contact surface

1

Solenoid coil

2

Concealed manual override “N9”

3

Mounting nut with double edge SW32

4

Space required to remove the solenoid coil

5

Plug-in connector according to EN 175301-803, design A (Cable sets, separate order, see "Accessories")

6

Identical seal rings for ports A, B, T; seal ring for port P

7

Name plate

8

Porting pattern according to ISO 4401-03-02-0-05 (but without locating hole)

9

Port B is designed as blind counterbore

4/2 directional seat valve – version “D”

Dimensions in mm

Required surface quality of the valve contact surface

1

Solenoid coil

2

Concealed manual override “N9”

3

Mounting nut with double edge SW32

4

Space required to remove the solenoid coil

5

Plug-in connector according to EN 175301-803, design A (Cable sets, separate order, see "Accessories")

6

Identical seal rings for ports A, B, T; seal ring for port P

7

Name plate

8

Porting pattern according to ISO 4401-03-02-0-05 (but without locating hole)

9

Plus-1 plate

10

Name plate sticker

11

Valve mounting screws

4/2 directional seat valve, version “Y”

Dimensions in mm

Required surface quality of the valve contact surface

1

Solenoid coil

2

Concealed manual override “N9”

3

Mounting nut with double edge SW32

4

Space required to remove the solenoid coil

5

Plug-in connector according to EN 175301-803, design A (Cable sets, separate order, see "Accessories")

6

Identical seal rings for ports A, B, T; seal ring for port P

7

Name plate

8

Porting pattern according to ISO 4401-03-02-0-05 (but without locating hole)

9

Plus-1 plate

10

Name plate sticker

11

Valve mounting screws

Valve mounting screws (separate order)

Version

Quantity

Hexagon socket head cap screws

Material number

"CK", "UK"

4

ISO 4762 - M5 x 50 - 10.9

(Friction coefficient μtotal = 0.09 … 0.14)

R913043758

"D", "Y"

4

ISO 4762 - M5 x 95 - 10.9

(Friction coefficient μtotal = 0.09 … 0.14)

R913051579

Notice:

For reasons of stability, exclusively the specified valve mounting screws may be used.

Subplates (separate order) with porting pattern according to ISO 4401-03-02-0-05, see data sheet 45100.

Notices:

  • Subplates are no components in the sense of directive 2014/34/EU and can be used after the manufacturer of the overall system has conducted an assessment of the risk of ignition. The "G...J3" versions are free from aluminum and/or magnesium and galvanized.
  • The dimensions are nominal dimensions which are subject to tolerances.

Installation conditions

(Dimensions in mm)

Individual assembly

Bank assembly

Subplate dimensions

Minimum dimensions:
Length ≥ 64, width ≥ 58, height ≥ 25

Minimum cross-section:
Height ≥ 60, width ≥ 85

Thermal conductivity of the subplate (EN-GJS-500-7)

≥ 38 W/mK

Minimum distance between the longitudinal valve axes

≥ 55

Notice:

With respect to the hydraulic fluid temperature, please observe the “Special conditions for safe use” in chapter "Technical data".

Information

Seat valves can be used according to the spool symbols as well as the assigned operating pressures and flows (see "Performance limits").

In order to ensure safe functioning, it is absolutely necessary to observe the following:

  • Seat valves have a negative spool overlap, i.e. during the switching process, there is leakage oil. This process takes, however, place within such a short time that it is irrelevant in nearly all applications.
  • The specified maximum flow must not be exceeded (use a throttle insert for flow limitation, if necessary).

4 main ports:

  • The following lower operating values have to be observed:
    pmin = 8 bar, qV > 3 l/min.
  • The ports P, A, B and T are clearly specified according to their tasks. They must not be exchanged or closed.
  • Port T must always be connected.
  • Observe the pressure level and pressure distribution.
  • The flow is only permitted in the direction of arrow.

Accessories

Subplates

Subplates

      Mating connectors for valves with connector “K4”, without circuitry, standard, with assembled connection line (ATEX)

      DS2513...ATEX

      Mating connectors for valves with connector “K4”, without circuitry, standard, with assembled connection line (ATEX)

      DS2513...ATEX

      • For valves with connector “K4” according to EN 175301-803 and ISO 4400, 2-pole + PE, “large cubic connector”
      • Mating connectors for valves with one or two solenoids (individual connection)

      Ordering codes

      Downloads

      Directional seat valves, direct operated, with solenoid actuation
      Data Sheet | RE22049-XN | 2021-04-01 | English, United States | PDF | 1MB

      Product Groups: Directional seat valves
      Type SED …XN
      Directional seat valves, direct operated, with solenoid actuation
      Manual | RE22049-XN-B | 2021-01-01 | English | PDF | 3.3MB

      Product Groups: Industrial Hydraulics
      Type SED6..1X/...XN...
      Explosion-protected hydraulic products for industrial and mobile applications
      Brochure | R999000373 | 2017-03-01 | English | PDF | 5.8MB

      Product Groups: Pumps, CD - single rod cylinder, Proportional, high-response and servo valves, Axial piston pumps, Mobile controls
      Product overview

      Мы предлагаем следующие способы доставки товара:

      Самовывоз из пункта выдачи

      Самостоятельное получение заказа в пункте выдачи. Дата и время получения заранее согласуется с менеджером магазина.
      Отгрузка товара юридическим лицам осуществляется только при наличии печати или правильно оформленной и заполненной доверенности, наличии паспорта получателя.


      Курьерская доставка по Москве

      Доставка по адресу покупателя или до пункта приема транспортной компании в г. Москве. Дата и время доставки заранее согласуется с менеджером магазина.

      Доставка транспортной компанией по России

      Доставка транспортной компанией по России до пункта выдачи транспортной компании или до конечного адреса покупателя.


      Для расчета коммерческого предложения или получения счета на поставку оборудования и программного обеспечения Bosch Rexroth оставьте заявку в форме ниже или свяжитесь с отделом продаж по телефону +7 495 137-07-02 или электронной почте sale@boschrexroth-russia.ru. Мы гарантируем оперативный ответ на ваш запрос и предоставление наилучших условий от официального поставщика Bosch Rexroth.

      Специалист по решениям Bosch Rexroth:

      • Окажет профессиональную консультацию.
      • Сообщит вашу цену на продукцию.
      • Сообщит информацию об актуальных акциях и скидках.
      • Подскажет ближайшее к вам отделение с наличием нужной продукции.
      • Согласует с вами возможную дату и время доставки.

      Запрос цены или КП

      Запрос цен, наличия или консультация
      Пришлем актуальную информацию по ценам, скидкам, наличию товара на складе и срокам поставки
      НовостиВсе новости
      Bosch Rexroth открывает новые возможности в управлении машинами и подключении к IoT

      Bosch Rexroth предлагает одну из самых производительных систем ЧПУ на рынке. Компания является лидером в области автоматизации и устанавливают стандарты в этой области. От датчиков и сервоприводов до революционной новой платформы, Bosch Rexroth предлагает широкий спектр решений для автоматизации. ..

      16 Февраля, 2024
      Bosch Rexroth и TotalEnergies объединяют свои усилия для продвижения альтернативных и экологичных гидравлических жидкостей

      Bosch Rexroth и TotalEnergies (французская нефтегазовая компания) 18 декабря 2023 года подписали соглашение сотрудничестве, направленном на разработку, внедрение и маркетинг гидравлических жидкостей на водной основе, с акцентом на экологичность, огнестойкость и производительность. Данный союз отр..

      11 Января, 2024
      Bosch Rexroth представляет Интеллектуальный функциональный набор для обработки данных Smart Function Kit for Handling

      Компания Bosch Rexroth является одним из ведущих мировых производителей и поставщиков технологий и услуг в области промышленной автоматизации. Это производитель рад представить вам свой интеллектуальный функциональный набор для обработки данных. Это инновационное оборудование, с помощью которого п..

      4 Декабря, 2023
      Бренд Bosch Rexroth представил миру свою разработку - оборудование IndraDrive CDB02 - BASIC для двухосевого блока управления

      Bosch Rexroth, являясь ведущим производителем промышленного оборудования, не стоит на месте и разрабатывает новое оборудование. Одним из изобретений этой компании является IndraDrive CDB02 - BASIC. Это двухосевой блок управления, который предназначен для использования в различных промышленных сект..

      1 Декабря, 2023
      Bosch Rexroth: высокоскоростной асинхронный двигатель 1MB140

      Производитель Bosch Rexroth представил свою разработку - высокоскоростной асинхронный двигатель 1MB140. Этот продукт обладает рядом уникальных характеристик и предназначен для различных применений в промышленности. Основным назначением двигателя 1MB140 является обеспечение высокой скорости вращ..

      30 Ноября, 2023
      Bosch Rexroth рассказывает о характеристиках электрогидравлических насосов

      Bosch Rexroth представляет электрогидравлические насосы, которые объединяют в себе преимущества электрической и гидравлической технологий. Данные насосы могут использоваться в различных отраслях промышленности, включая машиностроении, автомобильной промышленности, энергетике и других. Основная ..

      29 Ноября, 2023
      Bosch Rexroth представил серию высокоэффективных синхронных моментных двигателей МВТ130

      Синхронные моментные двигатели МВТ130 применяются в различных отраслях промышленности: машиностроение, автомобильной и энергетической промышленности. Это оборудование используют как дополнение к насосам, компрессорам, приводам конвейеров и другим механизмам, требующим точного управления и высокой ..

      28 Ноября, 2023
      Bosch Rexroth: надежные и эффективные героторные насосы подходят для решения для множества задач

      Героторные насосы Bosch Rexroth — это инновационное оборудование, которое обеспечивает эффективную работу в различных областях промышленности. Они являются незаменимым компонентом в системах гидравлического привода и обеспечивают надежную и плавную работу механизмов. Принцип работы герото..

      27 Ноября, 2023
      Для эффективной работы гидравлических систем Bosch Rexroth представляет баллонный аккумулятор HAB2

      Баллонный аккумулятор HAB2 производства компании Bosch Rexroth — это инновационное оборудование, предназначенное для оптимизации работы гидравлических систем и обеспечения более эффективного использования энергии. Баллонный аккумулятор HAB2 выполняет несколько важных функций. Во-первых, с..

      24 Ноября, 2023
      Bosch Rexroth: инновационное решение для удобства и эффективности работы - выдвижная клавиатура VAK40

      Торговая марка Bosch Rexroth, является одним из мировых лидеров в области промышленной автоматизации, и представляет свою разработку - выдвижную клавиатуру VAK40. Это инновационное устройство, которое обеспечивает удобную и эффективную работу операторов в промышленных условиях. Установить выдви..

      23 Ноября, 2023
      Bosch Rexroth: инновационные функции и простая установка дисплея 19" VDP60

      Бренд Bosch Rexroth рад представить свою разработку - дисплей 19" VDP60, который обещает стать настоящим прорывом в мире технологий. Этот дисплей не только показывает изображения высокого качества, но и предлагает ряд функций, которые помогут решить множество задач. Одним из главных свойст..

      22 Ноября, 2023
      Rexroth: Шестеренные насосы с внешним зацеплением – надежное решение для эффективной работы в различных отраслях

      Компания Rexroth представляет шестеренные насосы с внешним зацеплением, которые являются необходимым прибором в области гидравлики. Они выполняют важную задачу – обеспечивают надежную и эффективную работу гидравлических систем в различных отраслях промышленности. Эти насосы нашли применен..

      21 Ноября, 2023

      Нет отзывов об этом товаре.

      Написать отзыв

      Рейтинг
