Артикул: RX7352

Все товары Bosch Rexroth

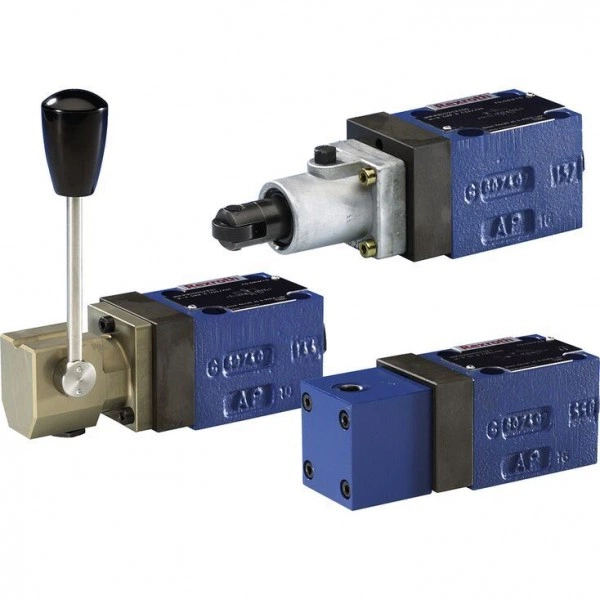

2/2, 3/2 and 4/2 directional seat valve with mechanical actuation M-.SMR

Доступно к заказу

Цена по запросу

Получи КП от 5 лучших поставщиков
С указанием цены, наличия, сроков поставки и скидок.
И выбери подходящего.

Description

  • Size 10, 6
  • Component series 3X
  • Maximum operating pressure 420 / 630 bar
  • Maximum flow 40 l/min

Features

  • Direct operated directional seat valve with mechanical actuation
  • Porting pattern according to DIN24340, form A (without locating hole)
  • Safe switching also with longer standstill periods under pressure
  • Operating methods: mechanical (roller plunger)
  • Inductive position switch (contactless), optional

Product description

2/2 and 3/2 directional seat valve

The directional valve of the M-.SMR type is a directional seat valve with manual, mechanical actuation. It controls start, stop and direction of flow and basically comprises of the housing (1), type of actuation (2), the hardened valve system (3) as well as the ball/the spool (4) as closing element.

Basic principle

In the initial position, the ball/the spool (4) is pressed onto the seat by the spring (7), and by the relevant type of actuation (2) in the switching position. The actuation force acts via the ball (5) on the actuating plunger (6) that is sealed on two sides. The chamber between the two sealing elements is connected to port P. Therefore, the valve system (3) is pressure-compensated in relation to the actuating forces (actuation or return spring). Therefore, the valves can be used up to 630 bar.

Notice!

3/2-directional seat valves feature "negative spool overlap". Therefore, port T must always be connected. That means that during the switching process – from the start of the opening of one valve seat to the closure of the other valve seat – ports P–A–T are connected with each other. However, this process takes place within such a short time that it is irrelevant in nearly all cases of use.

Attention!

It is to be ensured that the maximum flow indicated is not exceeded! If applicable, a throttle insert for flow limitation is to be inserted (see functional description).

The seat arrangement offers the following options:

2/2 directional seat valve

Symbol “P”

Initial position

P and T connected

Spool position

P blocked

Symbol “N”

Initial position

P blocked

Spool position

P and T connected

3/2 directional seat valve

Symbol “U”

Initial position

P and A connected, T blocked

Spool position

P blocked, A and T connected

Symbol “C”

Initial position

P blocked, A and T connected

Spool position

P and A connected, T blocked

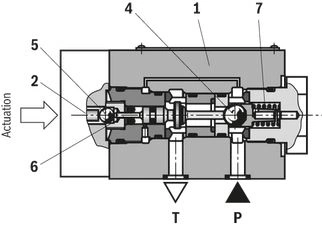

Type M-2S.. 6 N…

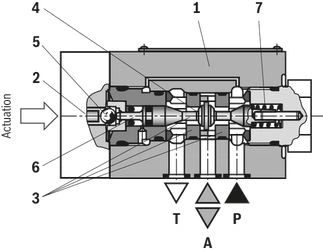

Type M-3S.. 6 U…

4/2 directional seat valve

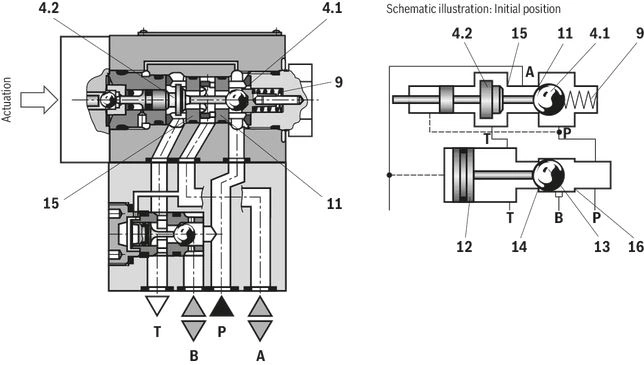

With a sandwich plate, the Plus-1 plate, under the 3/2 directional seat valve, the function of a 4/2 directional seat valve is achieved.

Function of the Plus-1 plate:

Initial position

The main valve is not operated. The spring (9) holds the ball (4.1) on the seat (11). Port P is blocked and A is connected to T. Apart from that, one control line is connected from A to the large area of the control spool (12), which is thus unloaded to the tank. The pressure applied via P now pushes the ball (13) onto the seat (14). Now, P is connected to B, and A to T.

Transition position

When the main valve is actuated, the spool (4.2) is shifted against the spring (9) and pressed onto the seat (15). During this, port T is blocked, while P, A, and B are briefly connected to each other.

Spool position:

P is connected to A. As the pump pressure acts via A on the large area of the control spool (12), the ball (13) is pressed onto the seat (16). Thus, B is connected to T, and P to A. The ball (13) in the Plus-1 plate has a “positive spool overlap”.

In order to avoid pressure intensification when using differential cylinders, the annulus area of the cylinder must be connected at A.

The use of the Plus-1 plate and the seat arrangement offer the following options:

Symbol “D”

Symbol “Y”

Type M-4S.. 6 Y…

Throttle insert

The use of a throttle insert is required if, due to prevailing operating conditions, flows which exceed the performance limit of the valve can occur during the switching processes.

Examples:

  • Accumulator operation,
  • use as pilot control valve with internal pilot fluid tapping.

2/2 and 3/2 directional seat valve (see functional description)

The throttle insert is inserted into port P of the seat valve.

4/2 directional seat valve (see functional description)

The throttle insert is inserted into port P of the Plus-1 plate.

Check valve insert

The check valve insert allows a free flow from P to A and closes A to P in a leak-free form.

2/2- and 3/2 directional seat valve (see functional description)

The check valve insert is inserted into port P of the seat valve.

4/2 directional seat valve (see functional description)

The check valve insert is inserted into port P of the Plus-1 plate.

Type code

01

02

03

04

05

06

07

08

09

10

11

12

M

SMR

3X

/

*

01

Mineral oil

M

02

2 main ports (NG6 only)

2

3 main ports

3

4 main ports

4

03

Seat valve, direct operated

SMR

Mechanically actuated (roller plunger)

04

Size 6

6

Size 10

10

05

Main ports

2 1)

3

4

Symbols

P

N

U

C

D

Y

● = available

06

Component series 30 ... 39 (30 ... 39: unchanged installation and connection dimensions)

3X

07

Without detent

no code

08

Operating pressure 420 bar

420 bar

Operating pressure 630 bar

630 bar

Additional equipment

Inductive position switch

09

Without position switch

no code

Monitored spool position "a"

QMAG24

Monitored spool position "b"

QMBG24

10

Without check valve insert, without throttle insert

no code

With check valve insert

P

Throttle Ø 1.2 mm

B12

Throttle Ø 1.5 mm

B15

Throttle Ø 1.8 mm

B18

Throttle Ø 2.0 mm

B20

Throttle Ø 2.2 mm

B22

Other orifices on request

Seal material

11

NBR seals

no code

FKM seals (other seals upon request)

V

Observe compatibility of seals with hydraulic fluid used.

12

Further details in the plain text

*

Technical data

(For applications outside these values, please consult us!)

general

Size

610

Weight

2/2 directional seat valve

kg

1.5-

3/2 directional seat valve

kg

1.52.45

4/2 directional seat valve

kg

2.23.3

Installation position

any

Ambient temperature range

NBR seals

°C

-30 … +50

FKM seals

°C

-20 … +50

Operating force

Maximum

N

250

hydraulic

Size

610

Maximum operating pressure

Port P

bar

420
630

Port A

bar

420
630

Port B

bar

420
630

Maximum flow

l/min

2540

Hydraulic fluid

see table

Hydraulic fluid temperature range

NBR seals

°C

-30 … +80

FKM seals

°C

-20 … +80

Viscosity range

mm²/s

2.8 … 500

Maximum admissible degree of contamination of the hydraulic fluid, cleanliness class according to ISO 4406 (c) 1)

Class 20/18/15 according to ISO 4406 (c)
1)The cleanliness classes specified for the components must be adhered to in hydraulic systems. Effective filtration prevents faults and simultaneously increases the life cycle of the components. For the selection of the filters, see www.boschrexroth.com/filter.

Hydraulic fluid

Classification

Suitable sealing materials

Standards

Mineral oil

HL, HLP

FKM, NBR

DIN 51524 1)

Bio-degradable

Insoluble in water

HEES (synthetic esters)

2)​

FKM

VDMA 24568

HETG (rape seed oil)

1)

FKM, NBR

Soluble in water

HEPG (polyglycols)

2)

FKM

VDMA 24568

Other hydraulic fluids on request

1) Suitable for NBR and FKM seals
2) Suitable for FKM seals only

Inductive position switch type QM: electrical connection

The electric connection is realized via a 4-pole mating connector (separate order) with connection thread M12 x 1.

electrical

Connection voltage (DC voltage)

V

24

Voltage tolerance (connection voltage)

+30 %/-15 %

Admissible residual ripple

%

≤ 10

Max. load capacity

mA

400

Switching outputs

PNP transistor outputs, load between switching outputs and GND

Pinout

1

V

24

2, 4

Switching output

mA

400

3

Earthing (GND)

V

0

Diagrams/characteristic curves

(measured with HLP46, ϑoil = 40 ± 5 °C)

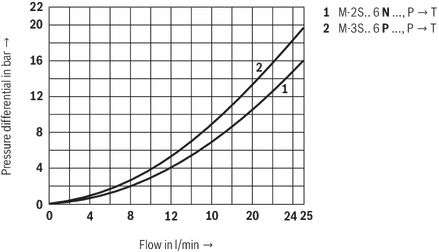

Δp-qV characteristic curve 2/2 directional seat valve (NG6)

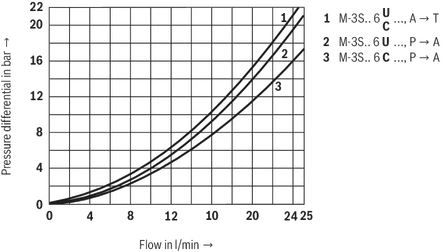

3/2 directional seat valve (NG6)

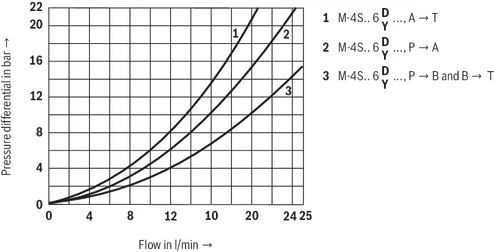

4/2 directional seat valve (NG6)

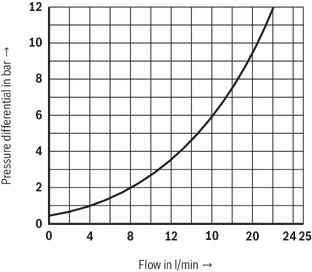

Check valve insert (NG6)

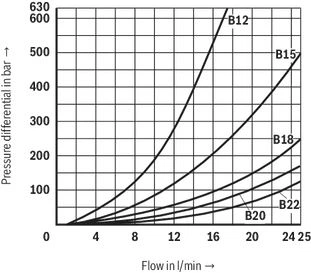

Throttle insert (NG6)

(measured with HLP46, ϑoil = 40 ± 5 °C)

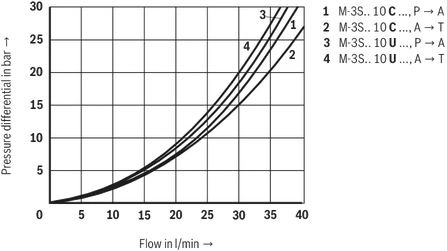

Δp-qV characteristic curve 3/2 directional seat valve (NG10)

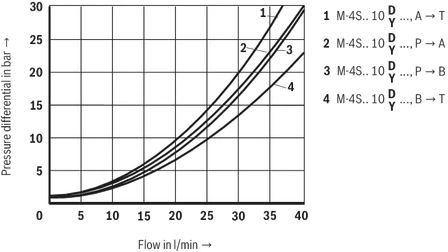

4/2 directional seat valve (NG10)

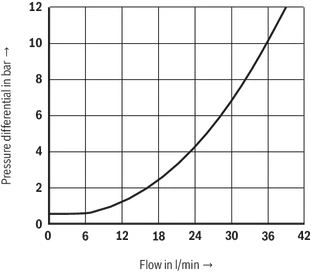

Check valve insert (NG10)

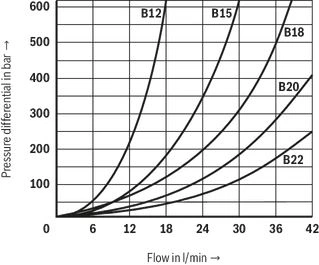

Throttle insert (NG10)

Symbols/Circuit diagrams

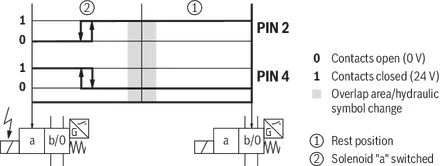

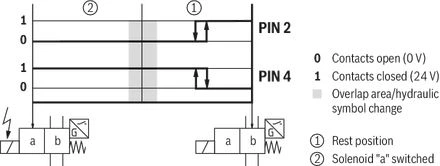

Inductive position switch type QM Switching logics

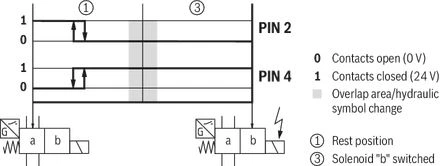

Version QMA

Position switch on side B, monitored spool position "a"

Version QMA

Position switch on side A, monitored spool position "a"

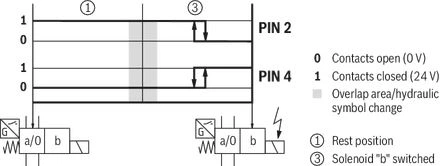

Version QMB

Position switch on side B, monitored spool position "b"

Version QMB

Position switch on side A, monitored spool position "b"

Performance limit (measured with HLP46, ϑoil = 40 ± 5 °C)

Symbol

Comment

2/2-way circuit (2/2 directional seat valve)

P

pP ≥ pT

N

2/2-way circuit (3/2 directional seat valve) as unloading function only

U

Before switching from the initial position to the switching position, pressure must be applied to port A. pApT

C

pA ≥ pT

3-way circuit

U

pP ≥ pA ≥ pT

C

4-way circuit (flow only possible in the direction of arrow)

D

3/2 directional valve (symbol “U”) in connection with Plus-1 plate: pP> pApB >pT

Y

3/2 directional valve (symbol “C”) in connection with Plus-1 plate: pP >pApB >pT

Attention!

Please observe the “General notices”!

Dimensions

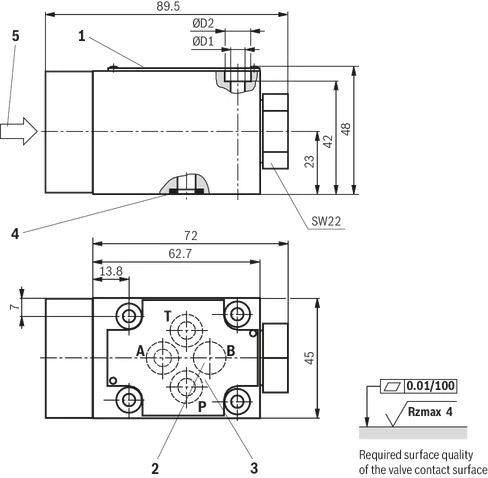

2/2, 3/2 directional seat valve – NG6

Dimensions in mm

Operating pressure

ØD1

ØD2

mm

mm

420 bar5.310
630 bar6.511

1

Name plate

2

Attention!With 3/2 and 4/2 directional seat valves, port B is not available in 420 bar version as blind counterbore, in 630 bar version.

3

Porting pattern according to DIN 24340 form A

4

Seal rings

5

Types of actuation

Valve mounting screws (separate order)

  • 420 bar version:

4 hexagon socket head cap screws

ISO 4762 M5 x 50 - 10.9 - flZn-240 h-L

(friction coefficient μtotal = 0.09 to 0.14);

tightening torque MA = 7 Nm ± 10 %,

material no. R913000064

  • 630 bar version:

4 hexagon socket head cap screws

ISO 4762 M6 x 50 - 10.9 - flZn-240 h-L

(friction coefficient μtotal = 0.09 to 0.14);

tightening torque MA = 12.5 Nm ± 10 %,

material no. R913000151

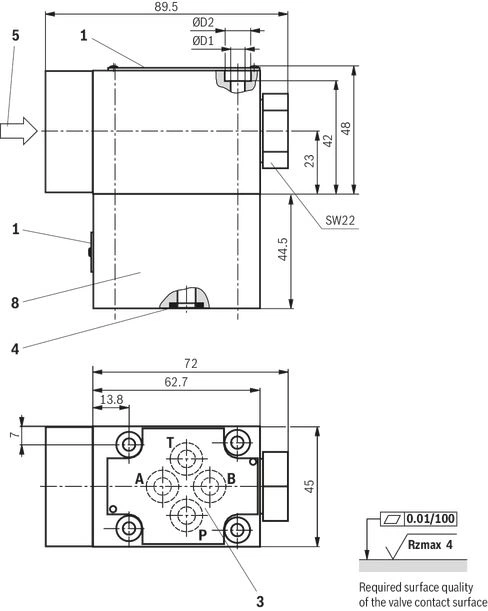

4/2 directional seat valve – NG6

Dimensions in mm

Operating pressure

ØD1

ØD2

mm

mm

420 bar5.310
630 bar6.511

1

Name plate

3

Porting pattern according to DIN 24340 form A

4

Seal rings

5

Types of actuation

8

Plus-1 plate

Valve mounting screws (included in the scope of delivery)

  • 420 bar version:

4 hexagon socket head cap screws

ISO 4762 M5 x 95 - 10.9 - flZn - 240 h-L

(friction coefficient μtotal = 0.09 to 0.14);

tightening torque MA = 7 Nm ± 10 %,

material no. R913000223

  • 630 bar version:

4 hexagon socket head cap screws

ISO 4762 M6 x 95 - 10.9 - flZn - 240 h-L

(friction coefficient μtotal = 0.09 to 0.14);

tightening torque MA = 12.5 Nm ± 10 %,

material no. R913000549

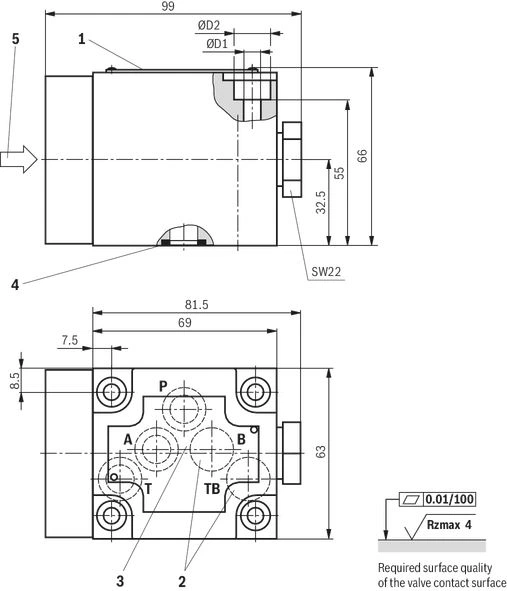

3/2 directional seat valve – NG10

Dimensions in mm

Operating pressure

ØD1

ØD2

mm

mm

420 bar6.414
630 bar8.414

1

Name plate

2

Attention!With 3/2 directional seat valves, ports B and TB are available as blind counterbores.

3

Porting pattern according to DIN 24340 form A

4

Seal rings

5

Types of actuation

Valve mounting screws (separate order)

  • 420 bar version:

4 hexagon socket head cap screws

ISO 4762 M6 x 65 - 10.9 - flZn - 240 h-L

(friction coefficient μtotal = 0.09 to 0.14);

tightening torque MA = 12.5 Nm ± 10 %,

material no. R913000127

  • 630 bar version:

4 hexagon socket head cap screws

ISO 4762 M8 x 65 - 10.9 - flZn - 240 h-L

(friction coefficient μtotal = 0.09 to 0.14);

tightening torque MA = 30 Nm ± 10 %,

material no. R913000368

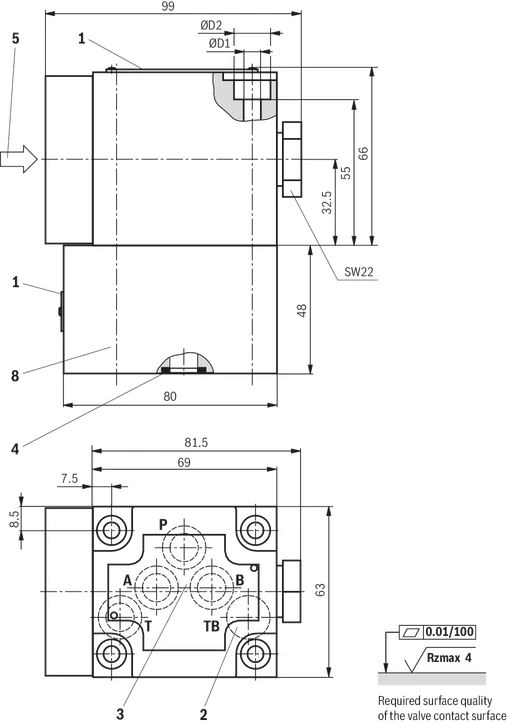

4/2 directional seat valve – NG10

Dimensions in mm

Operating pressure

ØD1

ØD2

mm

mm

420 bar6.414
630 bar8.514

1

Name plate

2

Attention!With 4/2 directional seat valves, port TB is available as blind counterbore.

3

Porting pattern according to DIN 24340 form A

4

Seal rings

5

Types of actuation

8

Plus-1 plate

Valve mounting screws (included in the scope of delivery)

  • 420 bar version:

4 hexagon socket head cap screws

ISO 4762 M6 x 115 - 10.9 - flZn - 240 h-L

(friction coefficient μtotal = 0.09 to 0.14);

tightening torque MA = 12.5 Nm ± 10 %,

material no. R900018811

  • 630 bar version:

4 hexagon socket head cap screws

ISO 4762 M8 x 115 - 10.9 - flZn - 240 h-L

(friction coefficient μtotal = 0.09 to 0.14);

tightening torque MA = 30 Nm ± 10 %,

material no. R913000368

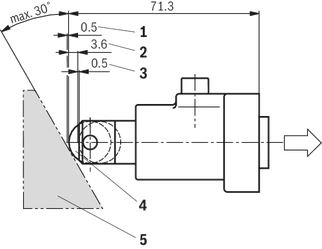

Operating methods

Type M-.SMR…

Dimensions in mm

1

Idle stroke

2

Working stroke

3

Excessive stroke

4

Roller width 6 mm

5

Actuating angle in both directions

Spool position monitoring

Dimensions in mm

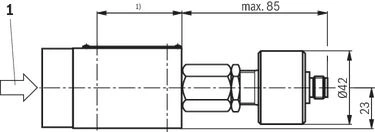

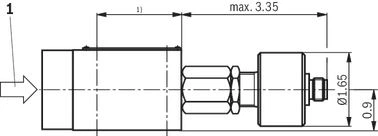

Inductive position switch type QM

Dimensions in mm

1)For dimensions, see valve dimensions

Notice:

The dimensions are nominal dimensions which are subject to tolerances.

Information

Seat valves can be used according to the spool symbols as well as the assigned operating pressures and volume flows (see performance limits).

In order to ensure a safe functioning, it is absolutely necessary to observe the following:

  • In order to switch the valve safely and/or maintain it in its spool position, the pressure must be pP ≥ pA ≥ pT (for design reasons).
  • Seat valves have a negative spool overlap, i.e. leakage oil occurs during the switching process. However, this process takes place within such a short time that it is irrelevant in nearly all cases of use.
  • The indicated maximum flow must not be exceeded (if applicable, use a throttle insert for flow limitation)!

Plus-1 plate:

  • When using the Plus-1 plate (4/2 directional function), the following lower operating values are to be observed: pmin = 8 bar ; qV > 3 l/min .
  • The ports P, A, B and T are clearly specified according to their tasks. They must not be arbitrarily exchanged or closed!
  • With 3- and 4-way switching position, port T must always be connected.
  • The flow is only admissible in the direction of arrow!

Downloads

Hydraulic valves and hydroelectric pressure switches for industrial applications
Manual | RE07600-B | 2021-06-21 | English | PDF | 306k

Product Groups: Industrial Hydraulics
On/off, proportional, high-response and servo valves, pressure switches
2/2, 3/2 and 4/2 directional seat valve with mechanical, manual or fluidic operation
Data Sheet | RE22340 | 2006-10-01 | English | PDF | 239k

Product Groups: Direct operated

Мы предлагаем следующие способы доставки товара:

Самовывоз из пункта выдачи

Самостоятельное получение заказа в пункте выдачи. Дата и время получения заранее согласуется с менеджером магазина.
Отгрузка товара юридическим лицам осуществляется только при наличии печати или правильно оформленной и заполненной доверенности, наличии паспорта получателя.


Курьерская доставка по Москве

Доставка по адресу покупателя или до пункта приема транспортной компании в г. Москве. Дата и время доставки заранее согласуется с менеджером магазина.

Доставка транспортной компанией по России

Доставка транспортной компанией по России до пункта выдачи транспортной компании или до конечного адреса покупателя.


Для расчета коммерческого предложения или получения счета на поставку оборудования и программного обеспечения Bosch Rexroth оставьте заявку в форме ниже или свяжитесь с отделом продаж по телефону +7 495 137-07-02 или электронной почте sale@boschrexroth-russia.ru. Мы гарантируем оперативный ответ на ваш запрос и предоставление наилучших условий от официального поставщика Bosch Rexroth.

Специалист по решениям Bosch Rexroth:

  • Окажет профессиональную консультацию.
  • Сообщит вашу цену на продукцию.
  • Сообщит информацию об актуальных акциях и скидках.
  • Подскажет ближайшее к вам отделение с наличием нужной продукции.
  • Согласует с вами возможную дату и время доставки.

Запрос цены или КП

Запрос цен, наличия или консультация
Пришлем актуальную информацию по ценам, скидкам, наличию товара на складе и срокам поставки
НовостиВсе новости
Bosch Rexroth открывает новые возможности в управлении машинами и подключении к IoT

Bosch Rexroth предлагает одну из самых производительных систем ЧПУ на рынке. Компания является лидером в области автоматизации и устанавливают стандарты в этой области. От датчиков и сервоприводов до революционной новой платформы, Bosch Rexroth предлагает широкий спектр решений для автоматизации. ..

16 Февраля, 2024
Bosch Rexroth и TotalEnergies объединяют свои усилия для продвижения альтернативных и экологичных гидравлических жидкостей

Bosch Rexroth и TotalEnergies (французская нефтегазовая компания) 18 декабря 2023 года подписали соглашение сотрудничестве, направленном на разработку, внедрение и маркетинг гидравлических жидкостей на водной основе, с акцентом на экологичность, огнестойкость и производительность. Данный союз отр..

11 Января, 2024
Bosch Rexroth представляет Интеллектуальный функциональный набор для обработки данных Smart Function Kit for Handling

Компания Bosch Rexroth является одним из ведущих мировых производителей и поставщиков технологий и услуг в области промышленной автоматизации. Это производитель рад представить вам свой интеллектуальный функциональный набор для обработки данных. Это инновационное оборудование, с помощью которого п..

4 Декабря, 2023
Бренд Bosch Rexroth представил миру свою разработку - оборудование IndraDrive CDB02 - BASIC для двухосевого блока управления

Bosch Rexroth, являясь ведущим производителем промышленного оборудования, не стоит на месте и разрабатывает новое оборудование. Одним из изобретений этой компании является IndraDrive CDB02 - BASIC. Это двухосевой блок управления, который предназначен для использования в различных промышленных сект..

1 Декабря, 2023
Bosch Rexroth: высокоскоростной асинхронный двигатель 1MB140

Производитель Bosch Rexroth представил свою разработку - высокоскоростной асинхронный двигатель 1MB140. Этот продукт обладает рядом уникальных характеристик и предназначен для различных применений в промышленности. Основным назначением двигателя 1MB140 является обеспечение высокой скорости вращ..

30 Ноября, 2023
Bosch Rexroth рассказывает о характеристиках электрогидравлических насосов

Bosch Rexroth представляет электрогидравлические насосы, которые объединяют в себе преимущества электрической и гидравлической технологий. Данные насосы могут использоваться в различных отраслях промышленности, включая машиностроении, автомобильной промышленности, энергетике и других. Основная ..

29 Ноября, 2023
Bosch Rexroth представил серию высокоэффективных синхронных моментных двигателей МВТ130

Синхронные моментные двигатели МВТ130 применяются в различных отраслях промышленности: машиностроение, автомобильной и энергетической промышленности. Это оборудование используют как дополнение к насосам, компрессорам, приводам конвейеров и другим механизмам, требующим точного управления и высокой ..

28 Ноября, 2023
Bosch Rexroth: надежные и эффективные героторные насосы подходят для решения для множества задач

Героторные насосы Bosch Rexroth — это инновационное оборудование, которое обеспечивает эффективную работу в различных областях промышленности. Они являются незаменимым компонентом в системах гидравлического привода и обеспечивают надежную и плавную работу механизмов. Принцип работы герото..

27 Ноября, 2023
Для эффективной работы гидравлических систем Bosch Rexroth представляет баллонный аккумулятор HAB2

Баллонный аккумулятор HAB2 производства компании Bosch Rexroth — это инновационное оборудование, предназначенное для оптимизации работы гидравлических систем и обеспечения более эффективного использования энергии. Баллонный аккумулятор HAB2 выполняет несколько важных функций. Во-первых, с..

24 Ноября, 2023
Bosch Rexroth: инновационное решение для удобства и эффективности работы - выдвижная клавиатура VAK40

Торговая марка Bosch Rexroth, является одним из мировых лидеров в области промышленной автоматизации, и представляет свою разработку - выдвижную клавиатуру VAK40. Это инновационное устройство, которое обеспечивает удобную и эффективную работу операторов в промышленных условиях. Установить выдви..

23 Ноября, 2023
Bosch Rexroth: инновационные функции и простая установка дисплея 19" VDP60

Бренд Bosch Rexroth рад представить свою разработку - дисплей 19" VDP60, который обещает стать настоящим прорывом в мире технологий. Этот дисплей не только показывает изображения высокого качества, но и предлагает ряд функций, которые помогут решить множество задач. Одним из главных свойст..

22 Ноября, 2023
Rexroth: Шестеренные насосы с внешним зацеплением – надежное решение для эффективной работы в различных отраслях

Компания Rexroth представляет шестеренные насосы с внешним зацеплением, которые являются необходимым прибором в области гидравлики. Они выполняют важную задачу – обеспечивают надежную и эффективную работу гидравлических систем в различных отраслях промышленности. Эти насосы нашли применен..

21 Ноября, 2023

Нет отзывов об этом товаре.

Написать отзыв

Рейтинг
