2-way cartridge valves with spool position monitoring LFA..E52 (control cover)

Доступно к заказу

Цена по запросу

Получи КП от 5 лучших поставщиков
С указанием цены, наличия, сроков поставки и скидок.
И выбери подходящего.

Description

  • Size 25
  • Component series 7X
  • Maximum operating pressure 420 bar
  • Maximum flow 25000 l/min
  • Size 25
  • Component series 7X

Features

  • Functional product design
  • Modular set-up:

    • Cartridge valve with various options

    • Control cover in various variants for realization of selected functions

    • Electric monitoring of the spool position
  • Power and flow-optimized design:

    • High flows

    • Low pressure drops

    • High switching velocities

    • Low leakage oil flows

  • Robust design:

    • High reliability

    • Long life cycle
  • Other features:

    • Small installation size, low weight

    • Easy to service

Product description

2-way cartridge valves are elements that have been designed for a compact block design. The power section with connections A and B is installed into the control block in a receiving hole standardized according to ISO 7368 and closed with a cover. In most cases, the cover is also the connection from the control side of the power section to the pilot control valves.

By control with respective pilot control valves, the power section can be applied for pressure, directional and throttle functions or a combination of these functions. Particularly efficient solutions are realized by adjustment of the size to various flows of the individual ways of an actuator. The application of power sections of elements for multiple functions is very cost-effective.

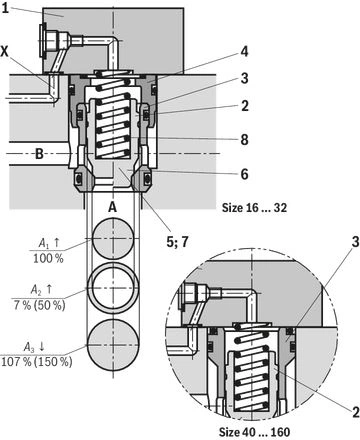

2-way cartridge valves generally consist of control cover (1) and installation kit (2). The control cover contains the control bores and optionally a stroke limitation function, a hydraulically controlled directional seat valve or a shuttle valve according to the required overall function. Additionally, electrically operated directional spool or seat valves can be installed at a control cover. The installation kit consists of a bushing (3), ring (4) (only up to NG32), valve poppet (5), optionally with damping nose (6) or without damping nose (7) as well as closing spring (8).

The function of 2-way cartridge valves is pressure-dependent. This way, three crucial pressurized areas A1, A2, A3 are realized for the function. The area at valve seat A1 is observed as 100 %. Depending on the version, the annulus area A2 realized by grading is 7 % or 50 % of area A1. The area ratio A1 : A2 is respectively either 14.3 : 1 or 2 : 1. The area A3 is identical to the sum of areas A1 + A2. Due to the different area ratios A1 : A2 and the resulting different annulus areas (A2), the area A3 is one time 107 % and another time 150 % of the area A1 at the seat, which is observed as 100 %.

In general, the following applies:

The areas A1 and A2 are effective in opening direction. The area A3 and the spring are effective in closing direction. The direction of action of the resulting force from the opening and closing forces determines the spool position of the 2-way cartridge valve.

The 2-way cartridge valves can be passed from A to B or from B to A. Pressurization of area A3 by pilot oil discharge from channel B or external pilot oil supply, channel A is blocked without leakage.

Type code

01

02

03

04

05

06

07

08

09

10

11

12

LFA

25

E52

7X

/

CA

Q8G08

F

Type

01

Control cover LFA

LFA

Size

02

NG 25

25

Version

03

Control cover version "E52"

With electrical control of the closed position

E52

Component series

04

Component series 70 ... 79 (70 ... 79: unchanged installation and connection dimensions)

7X

Spool design

05

A1 : A2 = 2 : 1 (annulus area = 50 %; standard version)

CA

Cracking pressure

06

Cracking pressure 1.0 bar (only with damping version "D" )

10

Cracking pressure 2.0 bar (only with damping version "E")

20

Damping

07

Valve poppet with damping nose (only with 1.0 bar cracking pressure)

D

Valve poppet without damping nose (only with 2.0 bar cracking pressure)

E

Spool position monitoring

08

Electrical (NAMUR)

Q8G08

Remote control port

09

With remote control port

F

Nozzle fitting

10

Orifice in channel X

1)

X..

Seal material

11

NBR seals

no code

FKM seals

V

Ports, plug screws and orifices

12

Metric

no code

UNC

/12

1) This orifice is designed as screw-type orifice. If an orifice is to be installed, the respective code letter with the orifice Ø in 1/10 mm has to be entered in the type designation.
Example: X12 = Orifice with Ø1.2 mm in channel X.

Version

„CA“

Orifice symbol

Symbol in ordering code

A**

A**

This orifice is designed as screw-type orifice. If an orifice is to be installed, the respective code letter with the orifice Ø in 1/10 mm has to be entered in the type designation. Example: A12 = Orifice with Ø1.2 mm in channel A.

Ø1,2

This orifice is designed as bore. No specifications are made in the type designation. (Orifice Ø in mm)

Z12

This orifice is designed as screw-type orifice. This is a standard orifice. No specifications are made in the type designation. (Orifice Ø in 1/10 mm)

Technical data

Hydraulic fluid

Classification

Suitable sealing materials

Standards

Mineral oils

HL, HLP, HLPD, HVLP, HVLPD

NBR, FKM

DIN 51524

Bio-degradable

Insoluble in water

HETG

NBR, FKM

ISO 15380

HEES

FKM

Soluble in water

HEPG

FKM

ISO 15380

Containing water

Water-free

HFDU, HFDR

FKM

ISO 12922

Containing water

HFC (Fuchs Hydrotherm 46M, Petrofer Ultra Safe 620)

NBR

ISO 12922

Important information on hydraulic fluids!

  • For further information and data on the use of other hydraulic fluids, please refer to data sheet 90220 or contact us!
  • There may be limitations regarding the technical valve data (temperature, pressure range, life cycle, maintenance intervals, etc.)!
  • The flash point of the hydraulic fluid used must be 40 K higher than the maximum solenoid surface temperature.

Flame-resistant – containing water:

  • Maximum pressure differential at the seat 50 bar
  • Pressure pre-loading at the tank port >20 % of the pressure differential; otherwise, increased cavitation
  • Life cycle compared to operation with mineral oil HL, HLP 50 to 100 %

Size of the annulus area

Surface in cm2

Version

Size

25

A1

„CA“

4,26

A2

„CA“

1,89

Spool form (damping nose)

Size

25

Stroke

cm

1,17

Pilot volume

cm3

7,21

Theoretical pilot flow

1)​

l/min

43,3

Cracking pressure in bar

Version

Size

25

Direction of flow A to B

„CA10“

0,68

„CA20“

2,18

Direction of flow B to A

„CA10“

1,53

„CA20“

4,91

1) Switching time = 10 ms

general

Size

25

Ambient temperature range

NBR seals

°C

-30 … +60

FKM seals

°C

-20 … +60

MTTFD values according to EN ISO 13849 1)

Years

150
1)For further details, see data sheet 08012

hydraulic

Size

25

Maximum operating pressure

Without directional valve

bar

420

Anschluss A 1)

bar

315
350

Port B 1)

bar

315
350

Port X 1)

bar

315
350

With electrically monitored spool position

bar

420

Maximum flow 2)

l/min

25000

Hydraulic fluid

see table

Hydraulic fluid temperature range

NBR seals

°C

-30 … +80

FKM seals

°C

-20 … +80

Viscosity range

mm²/s

2.8 … 500

Maximum admissible degree of contamination of the hydraulic fluid 3)

Class 20/18/15 according to ISO 4406 (c)
1)dependent on the attached directional valve
2)NG-dependent; see characteristic curves
3)The cleanliness classes specified for the components must be adhered to in hydraulic systems. Effective filtration prevents faults and simultaneously increases the life cycle of the components. For the selection of the filters, see www.boschrexroth.com/filter.

(For applications outside these values, please consult us!)

Diagrams/characteristic curves

(simulated with HLP46, ϑoil = 40±5 °C)

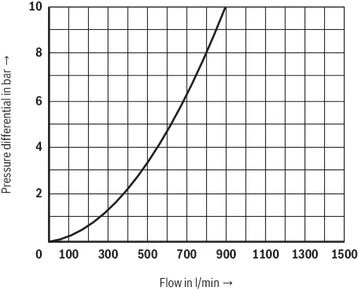

Size 25 (B → A), without damping nose "E"

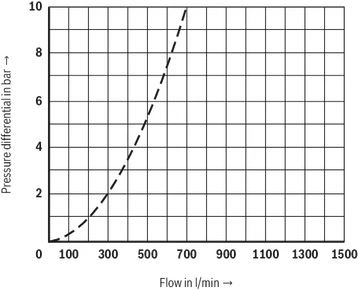

Nominal size 25 (A → B), without damping nose "E"

Notice:

The indicated characteristic curves have been determined without inserted springs.

Orifices

Thread

Orifice Ø in mm

M6 conical

0,5 … 3,0

M8 x 1 conical

0,5 … 4,0

G3/8

0,8 … 6,0

G1/2

1,0 … 8,0

Other orifices upon request.

Plug screws

Thread

Tightening torqueMA in Nm

M6

M8 x 1

7

G3/8

55

G1/2

80

G3/4

135

G1

225

G1 1/4

360

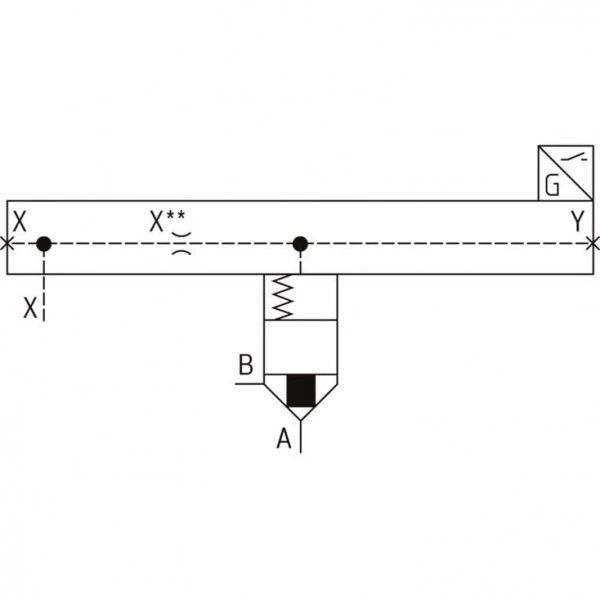

Symbols/Circuit diagrams

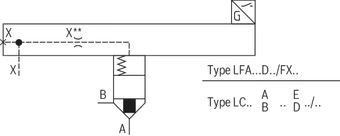

LFA . E52…

Electrical connection

Inductive position switch type Q8

The electrical connection is realized via a 4-pole mating connector (separate order) with connection thread M12 x 1.

Connection voltage (DC voltage)

V

8.2
+9 %/-6 %

Maximum current consumption, dampened:

mA

1

Maximum current consumption, not dampened:

mA

4

Tightening torque MA

Nm

10

Nm

+ 5

Switching outputs

NAMUR evaluation electronics necessary

Pinout

1

Current source

2

-

3

0 V, GND

4

-

Switching logics

Components

Cartridge element (design as seat valve with damping noses)

Cartridge valves are hydraulically controlled seat or spool valves with two working ports A and B and one control port X or two control ports X and Z for the version with differential spool. Y is generally the leakage oil connection. The valves are available in sizes 16, 25, 32, 40, 50, 63, 80, 100, 125 and 160.

Criteria for determination of the size include the flow to be controlled as well as flow resistance values of cartridge valves and their area ratios.

Control cover

By means of control cover (2), the bore of the cartridge elements is closed. They also serve as connection element between cartridge valve and pilot control valve.

Pilot control valve

At control covers for set-up of a directional spool valve (3) or seat valve (4), the porting pattern is realized according to ISO 4401 and DIN 24340.

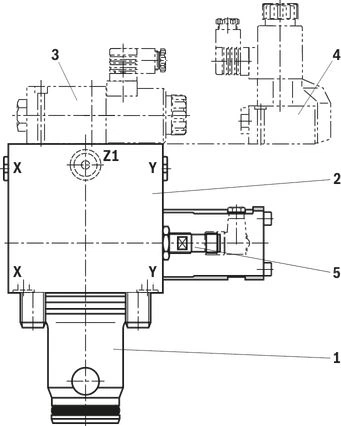

The cartridge element (1) and the control cover (2) form a functional unit. It is calibrated at the factory and must not be disassembled or combined with other third-party components.

The closed spool position is monitored by the attached position switch (5).

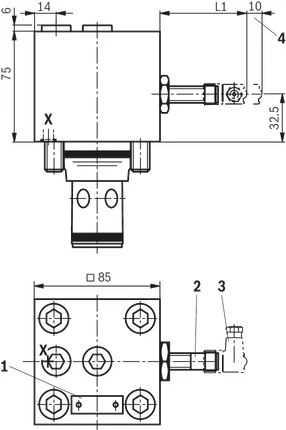

Dimensions

Dimensions in mm

1

Name plate

2

Position switch type Q8

3

Angled mating connector (separate order, material no. R900082899)

4

Space required to remove the mating connector

Notice:

  • The tightening torques stated are guidelines when using screws with the specified friction coefficients and when using a manual torque wrench (tolerance ± 10 %).
  • The specified tightening torques were calculated with total friction coefficient μ = 0.14; adjust in case of modified surfaces.

Notice:

The dimensions are nominal dimensions which are subject to tolerances.

Hexagon socket head cap screws ISO 4762 - 10.9

Size

Quantity

Tightening torqueMA in Nm

25

4

110

Notice:

  • The tightening torques stated are guidelines when using screws with the specified friction coefficients and when using a manual torque wrench (tolerance ± 10 %).
  • The specified tightening torques were calculated with total friction coefficient μ = 0.14; adjust in case of modified surfaces.

Notice:

The dimensions are nominal dimensions which are subject to tolerances.

NG

L1

mm

2519.5

Information

Inductive position switches

Contactless position switches with integrated switching amplifiers are switched shortly before reaching the spool position to be monitored. The spool position reached is displayed by a binary signal.

Advantages of the position switches:

  • Short-circuit-proof
  • Direct monitoring of the spool position at the control spool. Long life cycle
  • High reliability due to no use of dynamic seals
  • Reaction time of the switch upon operation approx. 15 ms.

Notice:

Valves with inductive position switches and proximity sensors in safety-relevant controls may only be assembled and commissioned by hydraulically and electrically trained specialists. Service work requires special tools and equipment. This work may only be performed by authorized specialists or in the factory!

Improper work at safety equipment leads to a risk of personal injury and damage to property!

  • The valve components are coordinated in the production plant and adjusted during assembly. They must not be interchanged. In case of valve or position switch defects, the complete valve must be exchanged!
  • The factory setting of the position switch must not be changed. The position switch may only be set by Bosch Rexroth.
  • The position switch must be automatically monitored by the machine control to prevent initiation of a new machine cycle even in case of a defect at the position switch.

Accessories

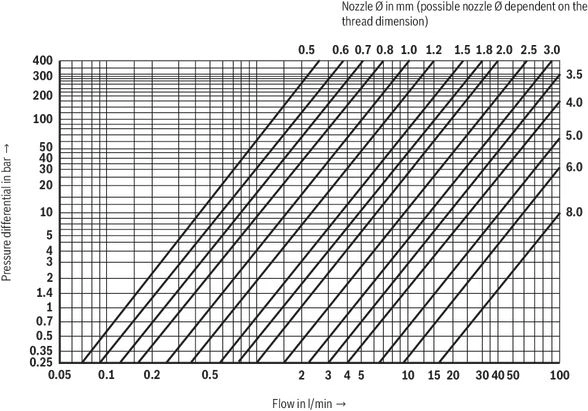

Orifice selection

Mating connectors for sensors and valves with connector “K24”, “K35” and “K72”, M12 x 1

4P Z24

Mating connectors for sensors and valves with connector “K24”, “K35” and “K72”, M12 x 1

4P Z24

  • For sensors and valves with connector “K24”, “K35” and “K72”
  • Mating connectors M12, 4-pole, line cross-section 0.75 mm2

Downloads

2-way cartridge valves with spool position monitoring, passively controlled
Data Sheet | RE21015 | 2019-07-01 | English | PDF | 2.3MB

Product Groups: Logic elements - directional function

Мы предлагаем следующие способы доставки товара:

Самовывоз из пункта выдачи

Самостоятельное получение заказа в пункте выдачи. Дата и время получения заранее согласуется с менеджером магазина.
Отгрузка товара юридическим лицам осуществляется только при наличии печати или правильно оформленной и заполненной доверенности, наличии паспорта получателя.


Курьерская доставка по Москве

Доставка по адресу покупателя или до пункта приема транспортной компании в г. Москве. Дата и время доставки заранее согласуется с менеджером магазина.

Доставка транспортной компанией по России

Доставка транспортной компанией по России до пункта выдачи транспортной компании или до конечного адреса покупателя.


Для расчета коммерческого предложения или получения счета на поставку оборудования и программного обеспечения Bosch Rexroth оставьте заявку в форме ниже или свяжитесь с отделом продаж по телефону +7 495 137-07-02 или электронной почте sale@boschrexroth-russia.ru. Мы гарантируем оперативный ответ на ваш запрос и предоставление наилучших условий от официального поставщика Bosch Rexroth.

Специалист по решениям Bosch Rexroth:

  • Окажет профессиональную консультацию.
  • Сообщит вашу цену на продукцию.
  • Сообщит информацию об актуальных акциях и скидках.
  • Подскажет ближайшее к вам отделение с наличием нужной продукции.
  • Согласует с вами возможную дату и время доставки.

Запрос цены или КП

Запрос цен, наличия или консультация
Пришлем актуальную информацию по ценам, скидкам, наличию товара на складе и срокам поставки
НовостиВсе новости
Bosch Rexroth открывает новые возможности в управлении машинами и подключении к IoT

Bosch Rexroth предлагает одну из самых производительных систем ЧПУ на рынке. Компания является лидером в области автоматизации и устанавливают стандарты в этой области. От датчиков и сервоприводов до революционной новой платформы, Bosch Rexroth предлагает широкий спектр решений для автоматизации. ..

16 Февраля, 2024
Bosch Rexroth и TotalEnergies объединяют свои усилия для продвижения альтернативных и экологичных гидравлических жидкостей

Bosch Rexroth и TotalEnergies (французская нефтегазовая компания) 18 декабря 2023 года подписали соглашение сотрудничестве, направленном на разработку, внедрение и маркетинг гидравлических жидкостей на водной основе, с акцентом на экологичность, огнестойкость и производительность. Данный союз отр..

11 Января, 2024
Bosch Rexroth представляет Интеллектуальный функциональный набор для обработки данных Smart Function Kit for Handling

Компания Bosch Rexroth является одним из ведущих мировых производителей и поставщиков технологий и услуг в области промышленной автоматизации. Это производитель рад представить вам свой интеллектуальный функциональный набор для обработки данных. Это инновационное оборудование, с помощью которого п..

4 Декабря, 2023
Бренд Bosch Rexroth представил миру свою разработку - оборудование IndraDrive CDB02 - BASIC для двухосевого блока управления

Bosch Rexroth, являясь ведущим производителем промышленного оборудования, не стоит на месте и разрабатывает новое оборудование. Одним из изобретений этой компании является IndraDrive CDB02 - BASIC. Это двухосевой блок управления, который предназначен для использования в различных промышленных сект..

1 Декабря, 2023
Bosch Rexroth: высокоскоростной асинхронный двигатель 1MB140

Производитель Bosch Rexroth представил свою разработку - высокоскоростной асинхронный двигатель 1MB140. Этот продукт обладает рядом уникальных характеристик и предназначен для различных применений в промышленности. Основным назначением двигателя 1MB140 является обеспечение высокой скорости вращ..

30 Ноября, 2023
Bosch Rexroth рассказывает о характеристиках электрогидравлических насосов

Bosch Rexroth представляет электрогидравлические насосы, которые объединяют в себе преимущества электрической и гидравлической технологий. Данные насосы могут использоваться в различных отраслях промышленности, включая машиностроении, автомобильной промышленности, энергетике и других. Основная ..

29 Ноября, 2023
Bosch Rexroth представил серию высокоэффективных синхронных моментных двигателей МВТ130

Синхронные моментные двигатели МВТ130 применяются в различных отраслях промышленности: машиностроение, автомобильной и энергетической промышленности. Это оборудование используют как дополнение к насосам, компрессорам, приводам конвейеров и другим механизмам, требующим точного управления и высокой ..

28 Ноября, 2023
Bosch Rexroth: надежные и эффективные героторные насосы подходят для решения для множества задач

Героторные насосы Bosch Rexroth — это инновационное оборудование, которое обеспечивает эффективную работу в различных областях промышленности. Они являются незаменимым компонентом в системах гидравлического привода и обеспечивают надежную и плавную работу механизмов. Принцип работы герото..

27 Ноября, 2023
Для эффективной работы гидравлических систем Bosch Rexroth представляет баллонный аккумулятор HAB2

Баллонный аккумулятор HAB2 производства компании Bosch Rexroth — это инновационное оборудование, предназначенное для оптимизации работы гидравлических систем и обеспечения более эффективного использования энергии. Баллонный аккумулятор HAB2 выполняет несколько важных функций. Во-первых, с..

24 Ноября, 2023
Bosch Rexroth: инновационное решение для удобства и эффективности работы - выдвижная клавиатура VAK40

Торговая марка Bosch Rexroth, является одним из мировых лидеров в области промышленной автоматизации, и представляет свою разработку - выдвижную клавиатуру VAK40. Это инновационное устройство, которое обеспечивает удобную и эффективную работу операторов в промышленных условиях. Установить выдви..

23 Ноября, 2023
Bosch Rexroth: инновационные функции и простая установка дисплея 19" VDP60

Бренд Bosch Rexroth рад представить свою разработку - дисплей 19" VDP60, который обещает стать настоящим прорывом в мире технологий. Этот дисплей не только показывает изображения высокого качества, но и предлагает ряд функций, которые помогут решить множество задач. Одним из главных свойст..

22 Ноября, 2023
Rexroth: Шестеренные насосы с внешним зацеплением – надежное решение для эффективной работы в различных отраслях

Компания Rexroth представляет шестеренные насосы с внешним зацеплением, которые являются необходимым прибором в области гидравлики. Они выполняют важную задачу – обеспечивают надежную и эффективную работу гидравлических систем в различных отраслях промышленности. Эти насосы нашли применен..

21 Ноября, 2023

Нет отзывов об этом товаре.

Написать отзыв

Рейтинг
