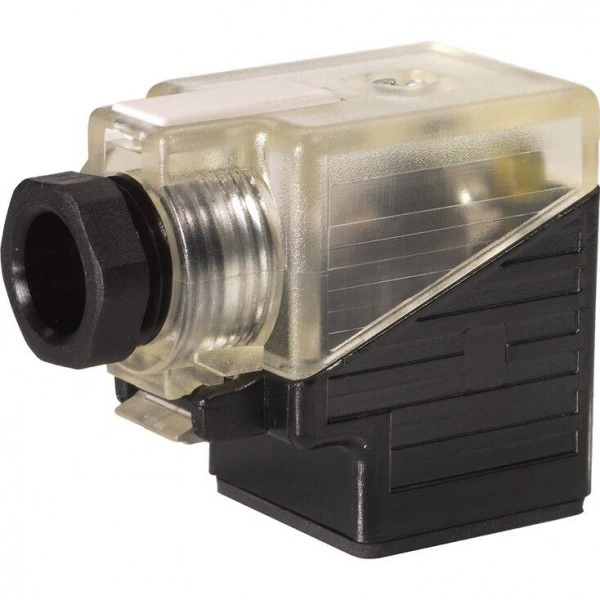

Mating connectors for mechanical pressure switches with connector “K14”, with indicator lights at connections 2 and 3 4P Z15L
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Description
- For mechanical pressure switches with connector “K14”, according to EN 175301-803 and ISO 4400, 3-pole + PE, “large cubic connector”
Technical data
| Mating connector | Short designation | Z15L | ||
| Design | A | |||
| Ambient temperature | Standard | °C | -40 … +90 | |
| with indicator light/rectifier | °C | -20 … +60 | ||
| Protection class according to EN 60529 | IP65 with mating connector mounted and fitted | |||
| Indicator light | Connection 2: LED green, connection 3: LED yellow | |||
| Number of poles | 3 + PE | |||
| Terminal area for line diameter | mm | 5 … 10 | ||
| Wire cross-section, max. | 1,5 mm2 mit Aderendhülse | |||
| Anschlussart | Screw connection | |||
| Standard | DIN EN175301-803A | |||
| Certification/conformity | RoHS | |||
(For applications outside these values, please consult us!)
Symbols/Circuit diagrams
With indicator lights at connections 2 and 3

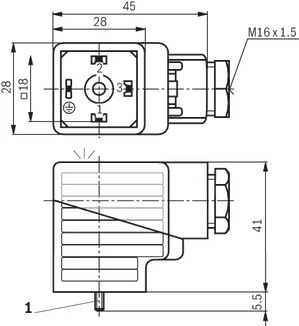

Dimensions
Dimensions in mm
3/2 directional seat valve – version “UK"
Dimensions in mm
| 1 | Mounting screw M3, tightening torque MA = 0.5 Nm |
Downloads
 | Leitungsdosen und Kabelsätze für Ventile und Sensoren in der Hydraulik Data Sheet | RD08006 | 2021-05-01 | German | PDF | 1.4MB Product Groups: Mating connectors and cable sets |
| Mating connectors and cable sets for valves and sensors in hydraulics Data Sheet | RE08006 | 2021-05-01 | English | PDF | 1.5MB Product Groups: Mating connectors and cable sets |
